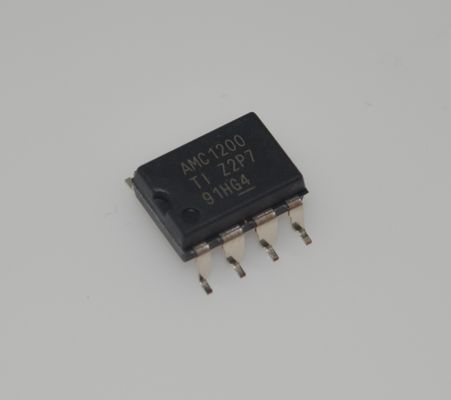

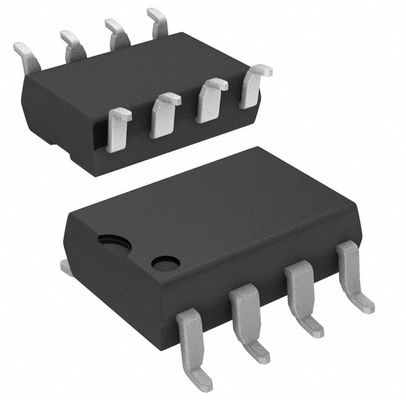

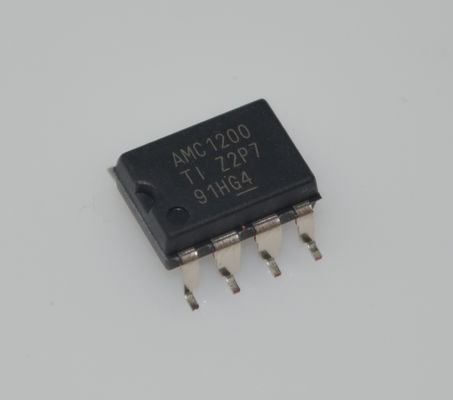

AMC1200SDUB सटीक पृथक डेल्टा-सिग्मा मॉड्यूलेटर ±250mV इनपुट 5V ऑपरेशन 20MHz क्लॉक 78dB SNR उच्च CMTI -40°C से 125°C SOIC-8 सुरक्षा प्रमाणन

AMC1200SDUB सटीक पृथक डेल्टा-सिग्मा मॉड्यूलेटर andplusmn;250mV इनपुट 5V ऑपरेशन 20MHz क्लॉक 78dB SNR हाई CMTI -40anddeg;C से 125anddeg;C SOIC-8 सुरक्षा प्रमाणन

andnbsp;

विशेषताएँ

andbull; andplusmn;250-mV इनपुट वोल्टेज रेंज 1 शंट प्रतिरोधकों के लिए अनुकूलित

andbull; बहुत कम गैर-रैखिकता: 5 V पर अधिकतम 0.075%

andbull; कम ऑफसेट त्रुटि: अधिकतम 1.5 mV

andbull; कम शोर: 3.1 mVRMS विशिष्ट

andbull; कम हाई-साइड आपूर्ति धारा: 5 V पर अधिकतम 8 mA

andbull; इनपुट बैंडविड्थ: न्यूनतम 60 kHz

andbull; फिक्स्ड गेन: 8 (0.5% सटीकता)

andbull; उच्च कॉमन मोड रिजेक्शन अनुपात: 108 dB

andbull; लो-साइड पर 3.3-V ऑपरेशन

andbull; प्रमाणित गैल्वेनिक अलगाव:

andnbsp; andndash; UL1577 और VDE V 0884-10 स्वीकृत

andnbsp; andndash; अलगाव वोल्टेज: 4250 VPEAK (AMC1200B)

andnbsp; andndash; कार्यशील वोल्टेज: 1200 VPEAK

andnbsp; andndash; क्षणिक प्रतिरक्षा: न्यूनतम 10 kV/andmicro;s

andbull; रेटेड वर्किंग वोल्टेज पर विशिष्ट 10-वर्षीय जीवनकाल (एप्लिकेशन रिपोर्ट SLLA197 देखें)

andbull; विस्तारित औद्योगिक तापमान रेंज पर पूरी तरह से निर्दिष्ट

andnbsp;

अनुप्रयोग

andbull; शंट रेसिस्टर आधारित करंट सेंसिंग में:

andnbsp; andndash; मोटर नियंत्रण

andnbsp; andndash; ग्रीन एनर्जी

andnbsp; andndash; आवृत्ति इन्वर्टर

andnbsp; andndash; निर्बाध बिजली आपूर्ति

andnbsp;

विवरण

AMC1200 और AMC1200B सटीक अलगाव एम्पलीफायर हैं जिनमें इनपुट सर्किटरी से सिलिकॉन डाइऑक्साइड (SiO2) बाधा द्वारा अलग किया गया आउटपुट होता है जो चुंबकीय हस्तक्षेप के लिए अत्यधिक प्रतिरोधी है। इस बाधा को UL1577 और VDE V 0884 10 के अनुसार 4250 VPEAK (AMC1200B) या 4000 VPEAK (AMC1200) तक के गैल्वेनिक अलगाव प्रदान करने के लिए प्रमाणित किया गया है। पृथक बिजली आपूर्ति के संयोजन में उपयोग किए जाने वाले, ये उपकरण उच्च कॉमन मोड वोल्टेज लाइन पर शोर धाराओं को स्थानीय ग्राउंड में प्रवेश करने और संवेदनशील सर्किटरी में हस्तक्षेप करने या उसे नुकसान पहुंचाने से रोकते हैं।

AMC1200 या AMC1200B का इनपुट शंट प्रतिरोधकों या अन्य कम वोल्टेज स्तर सिग्नल स्रोतों से सीधे कनेक्शन के लिए अनुकूलित है। डिवाइस का उत्कृष्ट प्रदर्शन सटीक करंट नियंत्रण का समर्थन करता है जिसके परिणामस्वरूप सिस्टम-स्तरीय बिजली की बचत होती है और, विशेष रूप से मोटर-नियंत्रण अनुप्रयोगों में, कम टॉर्क रिपल होता है। आउटपुट सिग्नल का कॉमन मोड वोल्टेज स्वचालित रूप से या तो 3-V या 5-V लो-साइड आपूर्ति में समायोजित हो जाता है।

AMC1200 और AMC1200B को andndash;40anddeg;C से 105anddeg;C की विस्तारित औद्योगिक तापमान रेंज पर पूरी तरह से निर्दिष्ट किया गया है और यह एक वाइड-बॉडी SOIC-8 पैकेज (DWV) और एक गुल्लविंग-8 पैकेज (DUB) में उपलब्ध है।

andnbsp;

जानकारी

andnbsp;

चित्रण
