उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| समारोह: | कदम-अप, चरण-डाउन | आउटपुट कॉन्फ़िगरेशन: | सकारात्मक या नकारात्मक |
|---|---|---|---|
| टोपोलॉजी: | हिरन बढ़ावा | उत्पादन का प्रकार: | एडजस्टेबल |
| आउटपुट की संख्या: | 1 | ||
| प्रमुखता देना: | समानांतर इंटरफेस के साथ 16-बिट एडीसी,6-चैनल समवर्ती नमूनाकरण एडीसी,कम शक्ति 500kSPS एडीसी |
||

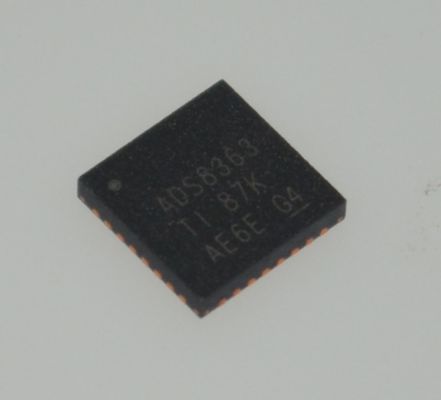

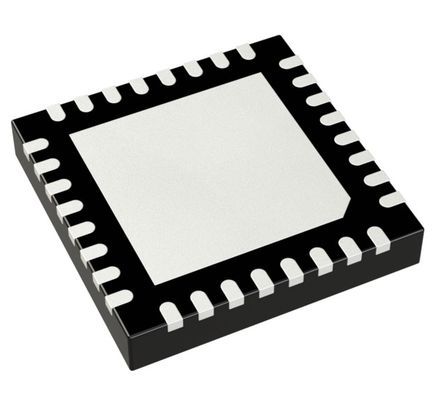

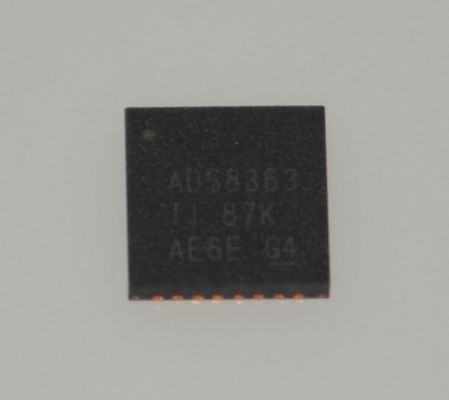

ADS8363SRHBR ADC 16-बिट रिज़ॉल्यूशन 500kSPS थ्रूपुट 6-चैनल समकालिक नमूनाकरण कम पावर (85mW) समानांतर इंटरफ़ेस andplusmn;2.5V द्विध्रुवी इनपुट आंतरिक संदर्भ 64-पिन QFP पैकेज
andnbsp;
विशेषताएँ andnbsp;
andbull; आठ छद्म- या चार पूर्ण-विभेदक इनपुट
andbull; दो चैनलों का समकालिक नमूनाकरण
andbull; उत्कृष्ट एसी प्रदर्शन:
andnbsp; andndash; SNR:
andnbsp; andnbsp; 93 dB (ADS8363)
andnbsp; andnbsp; 85 dB (ADS7263)
andnbsp; andnbsp; 73 dB (ADS7223)
andnbsp; andndash; THD:
andnbsp; andnbsp; andndash;98 dB (ADS8363)
andnbsp; andnbsp; andndash;92 dB (ADS7263)
andnbsp; andnbsp; andndash;86 dB (ADS7223)
andbull; दो प्रोग्रामेबल और बफ़र्ड 2.5-V संदर्भ अनुमति देता है:
andnbsp; andndash; दो अलग इनपुट वोल्टेज रेंज सेटिंग्स
andnbsp; andndash; दो-स्तरीय PGA कार्यान्वयन
andbull; प्रोग्रामेबल ऑटो-सीक्वेंसर
andbull; ओवरसैंपलिंग अनुप्रयोगों के लिए एकीकृत डेटा स्टोरेज (प्रति चैनल 4 तक)
andbull; सुरक्षा अनुप्रयोगों के लिए 2-बिट काउंटर
andbull; विस्तारित औद्योगिक तापमान रेंज पर पूरी तरह से निर्दिष्ट: andndash;40anddeg;C से +125anddeg;C
andnbsp;
अनुप्रयोग
andbull; मोटर नियंत्रण: सुरक्षा अनुप्रयोगों सहित वर्तमान और स्थिति माप
andbull; बिजली गुणवत्ता माप
andbull; थ्री-फेज पावर कंट्रोल
andbull; प्रोग्रामेबल लॉजिक कंट्रोलर
andbull; औद्योगिक स्वचालन
andbull; सुरक्षा रिले
andnbsp;
विवरण
ADS8363 एक दोहरी, 16-बिट, 1-MSPS एनालॉग-टू-डिजिटल कनवर्टर (ADC) है जिसमें आठ छद्म- या चार पूर्ण-विभेदक इनपुट चैनल हैं जिन्हें समकालिक सिग्नल अधिग्रहण के लिए दो जोड़े में समूहीकृत किया गया है। एनालॉग इनपुट को ADC के इनपुट के लिए विभेदक रूप से बनाए रखा जाता है। इनपुट मल्टीप्लेक्सर का उपयोग या तो छद्म विभेदक मोड में किया जा सकता है, प्रति ADC (4x2) में चार चैनलों तक का समर्थन करता है, या पूर्ण-विभेदक मोड में जो प्रति ADC (2x2) में दो इनपुट तक परिवर्तित करने की अनुमति देता है। ADS7263 ADS8363 का 14-बिट संस्करण है और ADS7223 12-बिट संस्करण है।
ADS8363, ADS7263, और ADS7223 दो प्रोग्रामेबल संदर्भ आउटपुट, लचीली आपूर्ति वोल्टेज रेंज, एक प्रोग्रामेबल ऑटो-सीक्वेंसर, प्रति चैनल चार रूपांतरण परिणामों तक डेटा स्टोरेज और कई पावर-डाउन सुविधाएँ प्रदान करते हैं।
सभी डिवाइस 5-मिमी x 5-मिमी, 32-पिन VQFN पैकेज में पेश किए जाते हैं।
andnbsp;
जानकारी
|
श्रेणी
|
andnbsp;
|
|
|
निर्माता
|
टेक्सास इंस्ट्रूमेंट्स
|
andnbsp;
|
|
श्रृंखला
|
-
|
andnbsp;
|
|
पैकेजिंग
|
टेप और रील (TR)
|
andnbsp;
|
|
भाग की स्थिति
|
सक्रिय
|
andnbsp;
|
|
बिट्स की संख्या
|
16
|
andnbsp;
|
|
नमूनाकरण दर (प्रति सेकंड)
|
1M
|
andnbsp;
|
|
इनपुट की संख्या
|
4, 8
|
andnbsp;
|
|
इनपुट प्रकार
|
विभेदक, छद्म-विभेदक
|
andnbsp;
|
|
डेटा इंटरफ़ेस
|
SPI
|
andnbsp;
|
|
कॉन्फ़िगरेशन
|
MUX-S/H-ADC
|
andnbsp;
|
|
अनुपात - S/H:ADC
|
1:1
|
andnbsp;
|
|
A/D कन्वर्टर्स की संख्या
|
2
|
andnbsp;
|
|
आर्किटेक्चर
|
SAR
|
andnbsp;
|
|
संदर्भ प्रकार
|
बाहरी, आंतरिक
|
andnbsp;
|
|
वोल्टेज - आपूर्ति, एनालॉग
|
2.7V ~ 5.5V
|
andnbsp;
|
|
वोल्टेज - आपूर्ति, डिजिटल
|
2.3V ~ 3.6V, 5V
|
andnbsp;
|
|
विशेषताएँ
|
समकालिक नमूनाकरण
|
andnbsp;
|
|
ऑपरेटिंग तापमान
|
-40anddeg;C ~ 125anddeg;C
|
andnbsp;
|
|
पैकेज / केस
|
32-VFQFN एक्सपोज्ड पैड
|
andnbsp;
|
|
आपूर्तिकर्ता डिवाइस पैकेज
|
32-VQFN (5x5)
|
andnbsp;
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
andnbsp;
|
|
बेस उत्पाद संख्या
|
andnbsp;
