उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| समारोह: | कदम-अप, चरण-डाउन | आउटपुट कॉन्फ़िगरेशन: | सकारात्मक या नकारात्मक |
|---|---|---|---|
| टोपोलॉजी: | हिरन बढ़ावा | उत्पादन का प्रकार: | एडजस्टेबल |
| आउटपुट की संख्या: | 1 | ||
| प्रमुखता देना: | अल्ट्रा-लो पावर स्टीरियो कोडेक,प्रोग्राम करने योग्य ऑडियो इंटरफ़ेस आईसी,बैटरी-अनुकूलित हाई-फाई कोडेक |
||

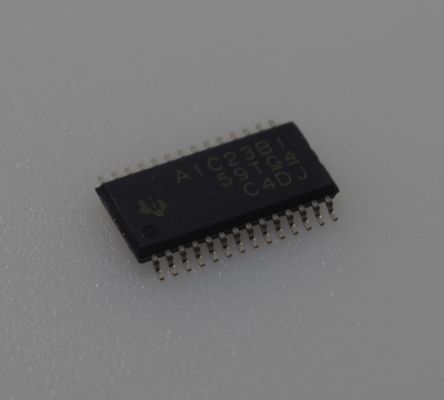

TLV320AIC23BIPWR अल्ट्रा-लो पावर स्टीरियो CODEC एकीकृत एचपी एम्प प्रोग्रामेबल और लचीला ऑडियो इंटरफ़ेस के साथ पोर्टेबल / बैटरी-अनुकूलित हाई-फाई अनुप्रयोगों के लिए
विशेषताएं
• उच्च प्रदर्शन वाला स्टीरियो कोडेक
− 90-डीबी एसएनआर मल्टीबिट सिग्मा-डेल्टा एडीसी (48 केएचजेड पर ए-वजन)
− 100-डीबी एसएनआर मल्टीबिट सिग्मा-डेल्टा डीएसी (48 केएचजेड पर ए-वजन)
− 1.42 वी ∙ 3.6 वी कोर डिजिटल सप्लाईः TI C54x डीएसपी कोर वोल्टेज के साथ संगत
- 2.7 V 3.6 V बफर और एनालॉग सप्लाईः दोनों TI C54x डीएसपी बफर वोल्टेज संगत
− 8-kHz ️ 96-kHz नमूनाकरण-आवृत्ति समर्थन
• टीआई मैकबीएसपी संगत मल्टीप्रोटोकॉल सीरियल पोर्ट के माध्यम से सॉफ्टवेयर नियंत्रण
− 2-वायर-संगत और एसपीआई-संगत सीरियल-पोर्ट प्रोटोकॉल
− टीआई मैकबीएसपी के लिए गोंद रहित इंटरफ़ेस
• टीआई मैकबीएसपी संगत प्रोग्राम करने योग्य ऑडियो इंटरफ़ेस के माध्यम से ऑडियो-डेटा इनपुट/आउटपुट
− I2S- संगत इंटरफ़ेस जिसमें एडीसी और डीएसी दोनों के लिए केवल एक मैकबीएसपी की आवश्यकता होती है
− मानक I2S, MSB, या LSB औचित्य प्राप्त डेटा ट्रांसफर
− 16/20/24/32-बिट शब्द लंबाई
− ऑडियो मास्टर/स्लेव टाइमिंग क्षमता टीआई डीएसपी (250/272 एफएस), यूएसबी मोड के लिए अनुकूलित
− उद्योग-मानक मास्टर/स्लेव समर्थन भी प्रदान किया जाता है (256/384 fs), सामान्य मोड
− टीआई मैकबीएसपी के लिए गोंद रहित इंटरफ़ेस
• एकीकृत कुल इलेक्ट्रेट-माइक्रोफोन पूर्वाग्रह और बफरिंग समाधान
− इलेक्ट्रेट कैप्सूल के पक्षपात के लिए 3/4 एवीडीडी पर कम शोर MICBIAS पिन
− 1 से 5 के ट्यून करने योग्य निश्चित लाभ के साथ एकीकृत बफर एम्पलीफायर
− 0 डीबी या 20 डीबी का अतिरिक्त नियंत्रण-रजिस्टर चयन योग्य बफर लाभ
• स्टीरियो-लाइन इनपुट
− एकीकृत प्रोग्राम करने योग्य लाभ एम्पलीफायर
− कोडेक का एनालॉग बाईपास पथ
• स्टीरियो-लाइन इनपुट और माइक्रोफोन के लिए एडीसी मल्टीप्लेक्स इनपुट
• स्टीरियो-लाइन आउटपुट
डीएसी और एनालॉग बायपास पथ के लिए एनालॉग स्टीरियो मिक्सर
• इनपुट और आउटपुट पर म्यूट के साथ वॉल्यूम कंट्रोल
• अत्यधिक कुशल रैखिक हेडफोन एम्पलीफायर
− 30 एमडब्ल्यू से 32 ओएम तक 3.3 वी एनालॉग आपूर्ति वोल्टेज से
• पूर्ण सॉफ्टवेयर नियंत्रण के तहत लचीला बिजली प्रबंधन
− प्लेबैक मोड के दौरान 23-mW बिजली की खपत
− स्टैंडबाय पावर खपत <150 μW
− पावर-डाउन पावर खपत <15 μW
• उद्योग का सबसे छोटा पैकेजः 32-पिन टीआई मालिकाना माइक्रोस्टार जूनियरTM
− 25 मिमी2 कुल बोर्ड क्षेत्रफल
− 28-पिन टीएसएसओपी भी उपलब्ध है (62 मिमी2 कुल बोर्ड क्षेत्र)
• पोर्टेबल सॉलिड स्टेट ऑडियो प्लेयर और रिकॉर्डर के लिए आदर्श रूप से उपयुक्त
आवेदन
ऑडियो
मोटर वाहन
ब्रॉडबैंड
डिजिटल
नियंत्रण
सैन्य
ऑप्टिकल
नेटवर्किंग
सुरक्षा
टेलीफोन
वीडियो और इमेजिंग
वायरलेस
विवरण
दTLV320AIC23BIPWRएक शक्तिशाली, अत्यधिक एकीकृत ऑडियो CODEC चिप है। इसके मुख्य फायदे हैंः
1उच्च ध्वनि गुणवत्ता90 डीबी से अधिक का एसएनआर बहुत साफ ऑडियो सिग्नल प्रदान करता है।
2:कम बिजली की खपत: मिलीवाट स्तर की कार्य शक्ति और माइक्रोवाट स्तर की स्टैंडबाय शक्ति, पोर्टेबल उपकरणों के लिए आदर्श।
3उच्च एकीकरण: एडीसी, डीएसी, एक हेडफोन एम्पलीफायर और कई इंटरफेस को एकीकृत करता है, जिससे बाहरी घटकों की संख्या में काफी कमी आती है।
4लचीलापन: कई ऑडियो डेटा प्रारूपों और नियंत्रण इंटरफेस का समर्थन करता है, जिससे विभिन्न होस्ट चिप्स से कनेक्ट करना आसान हो जाता है।
5:छोटा आकार: टीएसएसओपी पैकेज पीसीबी स्थान बचाता है।
सूचना
|
श्रेणी
|
|
|
|
निर्माता
|
टेक्सास इंस्ट्रूमेंट्स
|
|
|
श्रृंखला
|
-
|
|
|
पैकेजिंग
|
टेप और रील (TR)
कट टेप (सीटी)
Digi-Reel®
|
|
|
भाग की स्थिति
|
अप्रचलित
|
|
|
प्रकार
|
स्टीरियो ऑडियो
|
|
|
डेटा इंटरफ़ेस
|
सीरियल
|
|
|
संकल्प (बिट्स)
|
16 ख, 20 ख, 24 ख, 32 ख
|
|
|
एडीसी/डीएसी की संख्या
|
2 / 2
|
|
|
सिग्मा डेल्टा
|
हाँ
|
|
|
एस/एन अनुपात, एडीसी/डीएसी (डीबी) प्रकार
|
९० / १००
|
|
|
गतिशील सीमा, एडीसी/डीएसी (डीबी) प्रकार
|
90 / 90
|
|
|
वोल्टेज - आपूर्ति, एनालॉग
|
2.7V ~ 3.6V
|
|
|
वोल्टेज - आपूर्ति, डिजिटल
|
1.42V ~ 3.6V
|
|
|
परिचालन तापमान
|
-40°C ~ 85°C
|
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
|
|
पैकेज / मामला
|
28-TSSOP (0.173", 4.40 मिमी चौड़ाई)
|
|
|
आपूर्तिकर्ता उपकरण पैकेज
|
28-TSSOP
|
|
|
मूल उत्पाद संख्या
|
चित्रण
