उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| समारोह: | कदम-अप, चरण-डाउन | आउटपुट कॉन्फ़िगरेशन: | सकारात्मक या नकारात्मक |
|---|---|---|---|
| टोपोलॉजी: | हिरन बढ़ावा | उत्पादन का प्रकार: | एडजस्टेबल |
| आउटपुट की संख्या: | 1 | ||
| प्रमुखता देना: | 5-चैनल ESD सुरक्षा सरणी,कम कैपेसिटेंस ESD सुरक्षा IC,IEC 61000-4-2 अनुरूप ESD सरणी |
||
SMF05C.TCT 5-चैनल ESD सुरक्षा सरणी कम कैपेसिटेंस के साथ IEC 61000-4-2 अनुपालन 5V रेटिंग अल्ट्रा-स्मॉल पैकेज और हाई-स्पीड डेटा लाइन सुरक्षा के लिए स्पेस-सेविंग डिज़ाइन
andnbsp;
विशेषताएँ
डेटा लाइनों के लिए ESD सुरक्षा
andnbsp; IEC 61000-4-2(ESD)+15kV(एयर),andplusmn;8kV (संपर्क)
andnbsp; IEC 61000-4-4(EFT) 40A(5/50ns)
पोर्टेबल इलेक्ट्रॉनिक्स में उपयोग के लिए छोटा पैकेज
पाँच l/0 लाइनों की सुरक्षा करता है
कार्यशील वोल्टेज: 5v
कम रिसाव धारा
कम ऑपरेटिंग और क्लैंपिंग वोल्टेज
ठोस-अवस्था सिलिकॉन-हिमस्खलन तकनीक
andnbsp;
अनुप्रयोग
सेलुलर हैंडसेट और एक्सेसरीज़
कॉर्डलेस फ़ोन
व्यक्तिगत डिजिटल सहायक (PDA)
नोटबुक और हैंडहेल्ड
पोर्टेबल इंस्ट्रूमेंटेशन
डिजिटल कैमरा
परिधीय उपकरण
MP3 प्लेयर
andnbsp;
विवरण
SMF श्रृंखला TvS सरणियों को ESDandnbsp;और अन्य वोल्टेज-प्रेरित क्षणिक घटनाओं के कारण संवेदनशील इलेक्ट्रॉनिक्स को नुकसान या लैच-अप से बचाने के लिए डिज़ाइन किया गया है। वेandnbsp;उन अनुप्रयोगों में उपयोग के लिए डिज़ाइन किए गए हैं जहाँ बोर्ड स्थानandnbsp;एक प्रीमियम पर है। प्रत्येक डिवाइस पाँच लाइनों तक की सुरक्षा करेगा। वेandnbsp;एकतरफा डिवाइस हैं और उन लाइनों पर उपयोग किए जा सकते हैं जहाँandnbsp;सिग्नल ध्रुवताएँ ग्राउंड से ऊपर हैं।
TVS डायोड क्षणिक दमन के लिए विशेष रूप से डिज़ाइन किए गए ठोस-अवस्था डिवाइस हैं। उनमें उच्च क्षणिक धाराओं का संचालन करने के लिए बड़े क्रॉस-सेकandnbsp;शनल क्षेत्र जंक्शन हैं। वे बोर्ड स्तरandnbsp;सुरक्षा के लिए वांछनीय विशेषताएं प्रदान करते हैं जिनमें तेज़ प्रतिक्रिया समय, कम ऑपरेटिंगandnbsp;और क्लैंपिंग वोल्टेज, और कोई डिवाइस गिरावट नहीं शामिल है।
andnbsp;SMF श्रृंखला उपकरणों का उपयोग lEC 61000-4-2, स्तर 4 की प्रतिरक्षा आवश्यकताओं को पूरा करने के लिए किया जा सकता है। छोटाandnbsp;SC70 पैकेज उन्हें पोर्टेबल इलेक्ट्रॉनिक्स जैसे सेल फोन, PDA, नोटबुक कंप्यूटर में उपयोग के लिए आदर्श बनाता है
andnbsp;
जानकारी
|
श्रेणी
|
andnbsp;
|
|
|
निर्माता
|
andnbsp;
|
|
|
श्रृंखला
|
andnbsp;
|
|
|
पैकेजिंग
|
टेप और रील (TR)
कट टेप (CT)
डिजी-रीलandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
भाग की स्थिति
|
सक्रिय
|
andnbsp;
|
|
प्रकार
|
ज़ेनर
|
andnbsp;
|
|
एकतरफा चैनल
|
5
|
andnbsp;
|
|
वोल्टेज - रिवर्स स्टैंडऑफ़ (Typ)
|
5V (अधिकतम)
|
andnbsp;
|
|
वोल्टेज - ब्रेकडाउन (न्यूनतम)
|
6V
|
andnbsp;
|
|
वोल्टेज - क्लैंपिंग (अधिकतम) @ Ipp
|
12.5V
|
andnbsp;
|
|
करंट - पीक पल्स (10/1000andmicro;s)
|
8A (8/20andmicro;s)
|
andnbsp;
|
|
पावर - पीक पल्स
|
100W
|
andnbsp;
|
|
पावर लाइन सुरक्षा
|
नहीं
|
andnbsp;
|
|
अनुप्रयोग
|
सामान्य प्रयोजन
|
andnbsp;
|
|
कैपेसिटेंस @ आवृत्ति
|
130pF @ 1MHz
|
andnbsp;
|
|
ऑपरेटिंग तापमान
|
-55anddeg;C ~ 125anddeg;C (TJ)
|
andnbsp;
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
andnbsp;
|
|

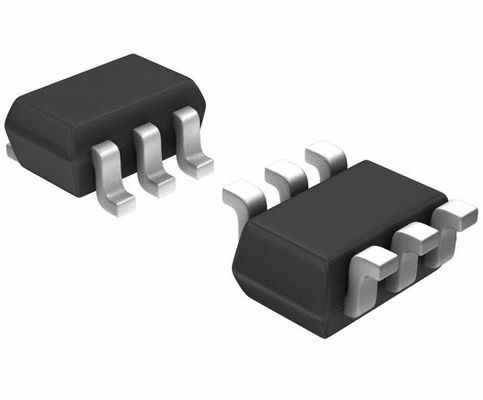

पैकेज / केस
|
6-TSSOP, SC-88, SOT-363
|
andnbsp;
|
|
आपूर्तिकर्ता डिवाइस पैकेज
|
andnbsp;
|
|
|
आधार उत्पाद संख्या
|
andnbsp;
चित्र
