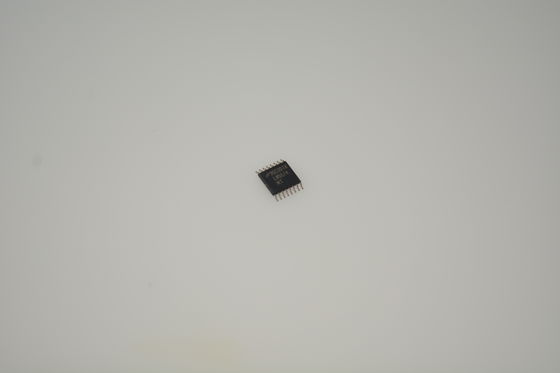

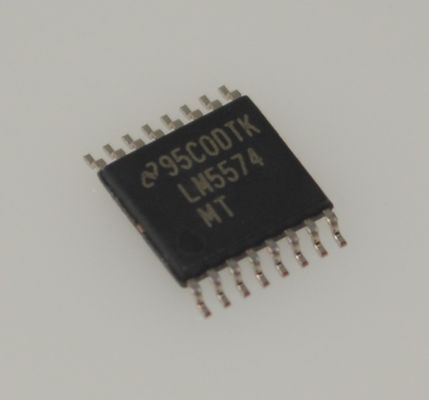

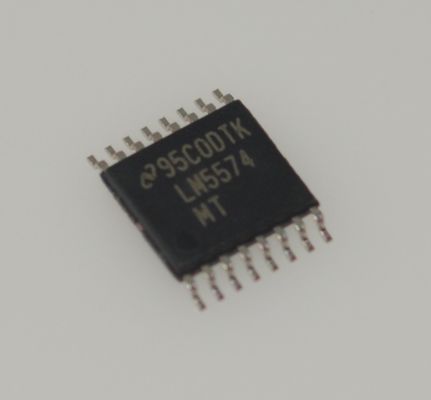

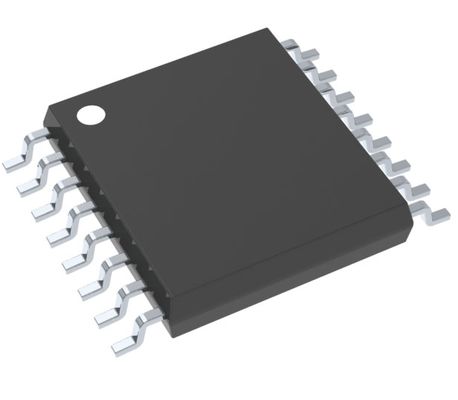

LM5574MTX 75V वाइड इनपुट 3A स्टेप-डाउन डीसी/डीसी कनवर्टर एकीकृत 170mΩ MOSFET 50kHz-1MHz फ्रीक्वेंसी समायोजित थर्मल/यूवीएलओ/ओसीपी सुरक्षा -40°C से +125°C TSSOP-16 पैकेज

LM5574MTX 75V वाइड इनपुट 3A स्टेप-डाउन DC/DC कनवर्टर इंटीग्रेटेड 170mΩ MOSFET 50kHz-1MHz फ्रीक्वेंसी एडजस्ट थर्मल/UVLO/OCP प्रोटेक्शन -40°C से +125°C TSSOP-16 पैकेज

विशेषताएँ

• ऑटोमोटिव डिवाइस को एक स्टैंडअलोन डेटा शीट (SNOSB22 इंटीग्रेटेड 75V, 750mΩ N-चैनल MOSFET) में ले जाया गया

• 6V से 75V तक अल्ट्रा-वाइड इनपुट वोल्टेज रेंज

• 1.225V जितना कम एडजस्टेबल आउटपुट वोल्टेज

• 1.5% फीडबैक संदर्भ सटीकता

• सिंगल रेसिस्टर के साथ 50kHz और 500kHz के बीच एडजस्टेबल ऑपरेटिंग फ्रीक्वेंसी

• कंट्रोलर या पेरिफेरल फ्रीक्वेंसी सिंक्रोनाइज़ेशन

• एडजस्टेबल सॉफ्ट स्टार्ट

• एमुलेटेड करंट मोड कंट्रोल आर्किटेक्चर

• वाइड बैंडविड्थ एरर एम्पलीफायर

• बिल्ट-इन सुरक्षा

अनुप्रयोग

• औद्योगिक

विवरण

LM5574 एक उपयोग में आसान, बक रेगुलेटर है जो डिज़ाइन इंजीनियरों को न्यूनतम घटकों का उपयोग करके एक मजबूत बिजली आपूर्ति को डिज़ाइन और अनुकूलित करने की अनुमति देता है। 6V से 75V की इनपुट वोल्टेज रेंज के साथ ऑपरेटिंग, LM5574 एक इंटीग्रेटेड 750mΩ N-चैनल MOSFET के साथ 0.5A का निरंतर आउटपुट करंट प्रदान करता है। रेगुलेटर एक एमुलेटेड करंट मोड आर्किटेक्चर का उपयोग करता है, जो करंट मोड रेगुलेटर से जुड़े कम ड्यूटी साइकल की सामान्य सीमा के बिना, अंतर्निहित लाइन रेगुलेशन, टाइट लोड ट्रांजिएंट रिस्पॉन्स और लूप कम्पेन्सेशन में आसानी प्रदान करता है। ऑपरेटिंग फ्रीक्वेंसी को आकार और दक्षता के अनुकूलन की अनुमति देने के लिए 50kHz से 500kHz तक एडजस्ट किया जा सकता है। EMI को कम करने के लिए, एक फ्रीक्वेंसी सिंक्रोनाइज़ेशन पिन LM(2)557x परिवार के कई IC को सेल्फ-सिंक्रोनाइज़ करने या बाहरी क्लॉक के साथ सिंक्रोनाइज़ करने की अनुमति देता है। LM5574 साइकिल-दर-साइकिल करंट लिमिट, शॉर्ट-सर्किट प्रोटेक्शन, थर्मल शटडाउन और रिमोट शटडाउन के साथ मजबूती सुनिश्चित करता है। डिवाइस 16-पिन TSSOP पैकेज में उपलब्ध है। LM5574 को WEBENCH ऑनलाइन डिज़ाइन टूल के पूरे सूट द्वारा समर्थित है।

जानकारी

ड्राइंग
