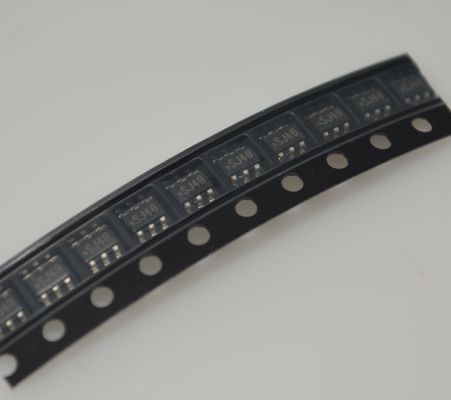

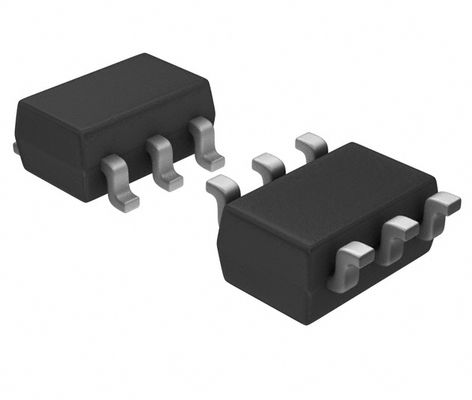

LM5114BMFX/S7003094 100V हाफ-ब्रिज गेट ड्राइवर 3A पीक करंट इंडिपेंडेंट इनपुट फास्ट 25ns प्रपोजल UVLO प्रोटेक्शन वाइड 8-14V सप्लाई TTL/CMOS संगत SOT-23-6 पैकेज
विशेषताएं
• 1 नियंत्रित वृद्धि और गिरावट समय के लिए स्वतंत्र स्रोत और सिंक आउटपुट
• 4-वोल्ट से 12.6-वोल्ट सिंगल पावर सप्लाई
• 7.6-ए/1.3-ए पीक सिंक और स्रोत ड्राइव करंट
• 0.23-Ω ओपन-ड्रेन पुलडाउन सिंक आउटपुट
• 2-Ωओपन-ड्रेन पुलअप सोर्स आउटपुट
• 12 दिन (सामान्य) प्रजनन देरी
• इनवर्टिंग और नॉन-इनवर्टिंग इनपुट के बीच देरी के समय का मिलान करना
• टीटीएल/सीएमओएस लॉजिक इनपुट
• 0.68-वोल्ट इनपुट हाइस्टेरिसिस
• 14 वोल्ट तक के लॉजिक इनपुट (वीडीडी वोल्टेज के बावजूद)
• कम इनपुट क्षमताः 2.5-पीएफ (सामान्य)
•40°C से 125°C परिचालन तापमान सीमा
• MAX5048 के साथ संगत पिन-टू-पिन
• 6-पिन SOT-23
आवेदन
• बूस्ट कन्वर्टर्स
• फ्लाईबैक और फॉरवर्ड कन्वर्टर्स
• द्वितीयक सिंक्रोनस एफईटी पृथक टोपोलॉजी में ड्राइव करते हैं
• मोटर नियंत्रण
विवरण
LM5114 को बूस्ट-प्रकार के विन्यासों में कम-साइड MOSFET को चलाने या अलग-थलग टोपोलॉजी में माध्यमिक सिंक्रोनस MOSFET को चलाने के लिए डिज़ाइन किया गया है। मजबूत सिंक करंट क्षमता के साथ,LM5114 समानांतर में कई FET चला सकता हैएलएम5114 में लो-साइड एन्हांसमेंट मोड गैलियम नाइट्राइड (गाएन) एफईटी को चलाने के लिए आवश्यक विशेषताएं भी हैं।LM5114 एक ही डिवाइस प्रकार में उल्टा और गैर उल्टा गेट ड्राइव के लिए आवश्यकताओं को पूरा करने के लिए उल्टा और गैर उल्टा इनपुट प्रदान करता है. एलएम5114 के इनपुट टीटीएल/सीएमओएस लॉजिक संगत हैं और वीडीडी वोल्टेज के बावजूद 14 वी तक के इनपुट वोल्टेज का सामना करते हैं। एलएम5114 में स्प्लिट गेट आउटपुट हैं,स्वतंत्र रूप से घुमाव और मोड़ की ताकत को समायोजित करने के लिए लचीलापन प्रदान करनाएलएम5114 में तेज स्विचिंग गति और कम प्रसार देरी है, जिससे उच्च आवृत्ति संचालन में आसानी होती है।LM5114 एक 6-पिन SOT-23 पैकेज और एक 6-पिन WSON पैकेज में उपलब्ध है जिसमें थर्मल फैलाव में सहायता के लिए एक उजागर पैड है.
सूचना
|
श्रेणी
|
|
|
|
निर्माता
|
टेक्सास इंस्ट्रूमेंट्स
|
|
|
श्रृंखला
|
-
|
|
|
पैकेजिंग
|
टेप और रील (TR)
कट टेप (सीटी)
Digi-Reel®
|
|
|
भाग की स्थिति
|
सक्रिय
|
|
|
DigiKey प्रोग्राम करने योग्य
|
सत्यापित नहीं
|
|
|
संचालित विन्यास
|
निचला पक्ष
|
|
|
चैनल प्रकार
|
एकल
|
|
|
ड्राइवरों की संख्या
|
1
|
|
|
गेट प्रकार
|
MOSFET (एन-चैनल)
|
|
|
वोल्टेज - आपूर्ति
|
4V ~ 12.6V
|
|
|
तार्किक वोल्टेज - वीआईएल, एचआईवी
|
0.8V, 2.4V
|
|
|
वर्तमान - पीक आउटपुट (स्रोत, सिंक)
|
1.3A, 7.6A
|
|
|
इनपुट प्रकार
|
उलटा, गैर उलटा
|
|
|
उदय / पतन समय (प्रकार)
|
82 एनएस, 12.5 एनएस
|
|
|
परिचालन तापमान
|
-40°C ~ 125°C (TJ)
|
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
|
|
पैकेज / मामला
|
SOT-23-6
|
|
|
आपूर्तिकर्ता उपकरण पैकेज
|
SOT-23-6
|
|
|
मूल उत्पाद संख्या
|
चित्रण
