उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| समारोह: | कदम-अप, चरण-डाउन | आउटपुट कॉन्फ़िगरेशन: | सकारात्मक या नकारात्मक |
|---|---|---|---|
| टोपोलॉजी: | हिरन बढ़ावा | उत्पादन का प्रकार: | एडजस्टेबल |
| आउटपुट की संख्या: | 1 | ||
| प्रमुखता देना: | LM3409HVMYX बक एलईडी ड्राइवर,6V-75V इनपुट एलईडी ड्राइवर,निरंतर धारा एलईडी ड्राइवर |
||

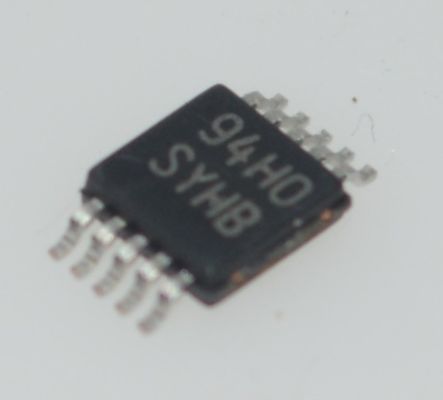

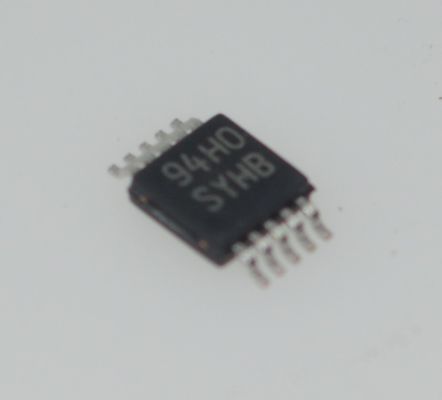

LM3409HVMYX/NOPB बक एलईडी ड्राइवर 6V-75V इनपुट स्थिर करंट कंट्रोल एनालॉग/पीडब्लूएम डिमिंग लो ड्रॉपआउट हाई एफिशिएंसी थर्मल शटडाउन एसओपी-8 पैकेज
andnbsp;
विशेषताएं
andbull; LM3409-Q1 और LM3409HV-Q1 ऑटोमोटिव ग्रेड उत्पाद हैं: AEC-Q100 ग्रेड 1 योग्य
andbull; 2-Ω, 1-A पीक MOSFET गेट ड्राइव
andbull; VIN रेंज: 6 V से 42 V (LM3409, LM3409-Q1)
andbull; VIN रेंज: 6 V से 75 V (LM3409HV, LM3409HV Q1)
andbull; विभेदक, हाई-साइड करंट सेंस
andbull; चक्र-दर-चक्र करंट लिमिट
andbull; कोई कंट्रोल लूप मुआवजा आवश्यक नहीं
andbull; 10,000:1 PWM डिमिंग रेंज
andbull; 250:1 एनालॉग डिमिंग रेंज
andbull; सभी-सिरेमिक आउटपुट कैपेसिटर और कैपेसिटर-रहित आउटपुट का समर्थन करता है
andbull; लो-पावर शटडाउन और थर्मल शटडाउन
andbull; थर्मली एन्हांस्ड 10-पिन, HVSSOP पैकेज
andnbsp;
अनुप्रयोग
andbull; एलईडी ड्राइवर
andbull; स्थिर करंट स्रोत
andbull; ऑटोमोटिव लाइटिंग
andbull; सामान्य रोशनी
andnbsp;
विवरण
LM3409, LM3409-Q1, LM3409HV, और LM3409HV-Q1 स्टेप-डाउन (बक) करंट रेगुलेटर के लिए P-चैनल MOSFET (PFET) कंट्रोलर हैं। वे विस्तृत इनपुट वोल्टेज रेंज, कम एडजस्टेबल थ्रेसहोल्ड वोल्टेज और फास्ट आउटपुट इनेबल/डिसेबल फंक्शन के साथ हाई-साइड डिफरेंशियल करंट सेंस और एक थर्मली एन्हांस्ड 10-पिन, HVSSOP पैकेज प्रदान करते हैं। ये विशेषताएं LM3409 डिवाइस परिवार को LEDs को चलाने के लिए स्थिर करंट स्रोत के रूप में उपयोग करने के लिए आदर्श बनाती हैं जहां 5 A तक के फॉरवर्ड करंट आसानी से प्राप्त किए जा सकते हैं।
LM3409 डिवाइस बाहरी कंट्रोल लूप मुआवजे की आवश्यकता के बिना सटीक स्थिर करंट को विनियमित करने के लिए स्थिर ऑफ-टाइम (COFT) कंट्रोल का उपयोग करते हैं। एनालॉग और PWM डिमिंग को लागू करना आसान है और इसके परिणामस्वरूप उत्कृष्ट प्राप्त करने योग्य कंट्रास्ट अनुपात के साथ अत्यधिक रैखिक डिमिंग रेंज होती है। प्रोग्रामेबल UVLO, लो-पावर शटडाउन और थर्मल शटडाउन फीचर सेट को पूरा करते हैं।
andnbsp;
जानकारी
|
श्रेणी
|
andnbsp;
|
|
|
निर्माता
|
टेक्सास इंस्ट्रूमेंट्स
|
andnbsp;
|
|
श्रृंखला
|
-
|
andnbsp;
|
|

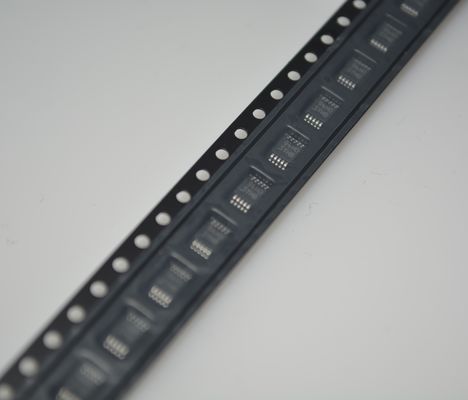

पैकेजिंग
|
टेप और रील (TR)
कट टेप (CT)
डिजी-रील®
|
andnbsp;
andnbsp;
andnbsp;
|
|
पार्ट स्थिति
|
सक्रिय
|
andnbsp;
|
|
प्रकार
|
DC DC कंट्रोलर
|
andnbsp;
|
|
टोपोलॉजी
|
स्टेप-डाउन (बक)
|
andnbsp;
|
|
आंतरिक स्विच(es)
|
नहीं
|
andnbsp;
|
|
आउटपुट की संख्या
|
1
|
andnbsp;
|
|
वोल्टेज - आपूर्ति (न्यूनतम)
|
6V
|
andnbsp;
|
|
वोल्टेज - आपूर्ति (अधिकतम)
|
75V
|
andnbsp;
|
|
वोल्टेज - आउटपुट
|
-
|
andnbsp;
|
|
करंट - आउटपुट / चैनल
|
-
|
andnbsp;
|
|
आवृत्ति
|
-
|
andnbsp;
|
|
डिमिंग
|
एनालॉग, PWM
|
andnbsp;
|
|
अनुप्रयोग
|
-
|
andnbsp;
|
|
ऑपरेटिंग तापमान
|
-40°C ~ 125°C (TJ)
|
andnbsp;
|
|
ग्रेड
|
ऑटोमोटिव
|
andnbsp;
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
andnbsp;
|
|
पैकेज / केस
|
10-पावरTFSOP, 10-MSOP (0.118", 3.00mm चौड़ाई)
|
andnbsp;
|
|
आपूर्तिकर्ता डिवाइस पैकेज
|
10-HVSSOP
|
andnbsp;
|
|
बेस उत्पाद संख्या
|
andnbsp;
चित्रण
