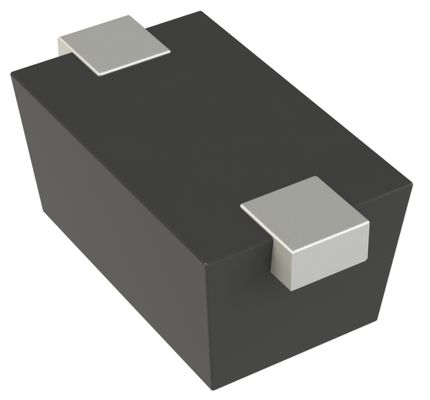

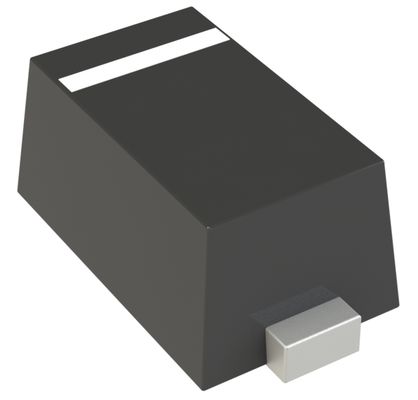

ESD5Z3.3T1G के साथ हाई-स्पीड डेटा लाइनों को सुरक्षित रखें: 3.3V यूनि-डायरेक्शनल क्लैम्पिंग, अल्ट्रा-लो कैपेसिटेंस और एक लघु SOD-523 पैकेज में सब-नैनोसेकंड प्रतिक्रिया

एक लघु SOD-523 पैकेज में ESD5Z3.3T1G 3.3V यूनि-डायरेक्शनल क्लैंपिंग अल्ट्रा-लो कैपेसिटी और सब नैनो सेकंड प्रतिक्रिया के साथ हाई-स्पीड डेटा लाइनों की सुरक्षा करें

विशेषताएं

 कम क्लैंपिंग वोल्टेज

 छोटे शरीर के आकारः 0. 047 x 0. 032 (1. 20 मिमी x 0. 80 मिमी)

 कम शरीर की ऊंचाईः 0.028 (0.7 मिमी)

 स्टैंड-ऑफ वोल्टेजः 2.5 V − 12 V

 पीक पावर 240 वाट तक @ 8 x 20 सेकंड पल्स

 कम रिसाव

 प्रतिक्रिया समय आमतौर पर < 1 ns होता है

 मानव शरीर मॉडल के अनुसार कक्षा 3 (> 16 kV) का ESD रेटिंग

 IEC61000-4-2 स्तर 4 ईएसडी सुरक्षा

 IEC61000-4-4 स्तर 4 EFT सुरक्षा

 ऑटोमोटिव और अन्य अनुप्रयोगों के लिए SZ उपसर्ग जिसमें अद्वितीय साइट और नियंत्रण परिवर्तन की आवश्यकता होती है; AEC-Q101 योग्य और PPAP सक्षम

 ये उपकरण पीबी-मुक्त हैं और RoHS के अनुरूप हैं

आवेदन

1उच्च गति डेटा इंटरफेस सुरक्षाः

यह इसका प्राथमिक अनुप्रयोग है।अति-कम क्षमताऔरउप-नैनो सेकंड प्रतिक्रिया समययह सुनिश्चित करें कि सिग्नल की अखंडता से समझौता न हो, जिससे यह निम्नलिखित के लिए एकदम सही हो:

• यूएसबी 2.0/30डाटा लाइनें

• एचडीएमआईऔरडिस्प्लेपोर्टइंटरफेस

• उच्च गतिईथरनेटआरजे45 पोर्ट

• मोबाइल हाई-डेफिनिशन लिंक (MHL)औरSATAइंटरफेस

2पोर्टेबल इलेक्ट्रॉनिक उपकरण:
यहलघु SOD-523 पैकेजअंतरिक्ष-प्रतिबंधित उपकरणों के लिए आदर्श है, जो निम्नलिखित में बंदरगाहों के लिए मजबूत ईएसडी सुरक्षा प्रदान करता हैः

• स्मार्टफोनऔरटैबलेट(चार्जिंग/डेटा पोर्ट, ऑडियो जैक)

• लैपटॉपऔरअल्ट्राबुक

• पहनने योग्य उपकरण(स्मार्टवॉच, फिटनेस ट्रैकर)

• डिजिटल कैमराऔरपोर्टेबल गेमिंग कंसोल

3संचार एवं कम्प्यूटिंग उपकरण:

• सर्वर, राउटर और स्विच में उच्च गति डेटा लाइनें।

• सेलुलर आरएफ एंटीना (जैसे, जीपीएस, वाई-फाई, ब्लूटूथ मॉड्यूल के लिए), जहां इसकी3.3V कामकाजी वोल्टेजसर्किट वोल्टेज से मेल खाता है।

विवरण

ईएसडी5जेड श्रृंखला को ईएसडी और क्षणिक वोल्टेज घटनाओं से वोल्टेज संवेदनशील घटकों की रक्षा के लिए डिज़ाइन किया गया है। उत्कृष्ट क्लैंपिंग क्षमता, कम रिसाव और तेजी से प्रतिक्रिया समय,इन भागों को डिजाइनों पर ईएसडी सुरक्षा के लिए आदर्श बनाते हैं जहां बोर्ड स्थान प्रीमियम पर हैइसके छोटे आकार के कारण यह सेल्युलर फोन, पोर्टेबल डिवाइस, डिजिटल कैमरे, बिजली आपूर्ति और कई अन्य पोर्टेबल अनुप्रयोगों में उपयोग के लिए उपयुक्त है।
