उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| समारोह: | कदम-अप, चरण-डाउन | आउटपुट कॉन्फ़िगरेशन: | सकारात्मक या नकारात्मक |
|---|---|---|---|
| टोपोलॉजी: | हिरन बढ़ावा | उत्पादन का प्रकार: | एडजस्टेबल |
| आउटपुट की संख्या: | 1 | ||
| प्रमुखता देना: | मिनी-फ्लैट एसओपी फोटोकप्लर हाई स्पीड,फोटोकप्लर हाई सीटीआर 50-600%,फोटोकप्लर वाइड तापमान रेंज |
||

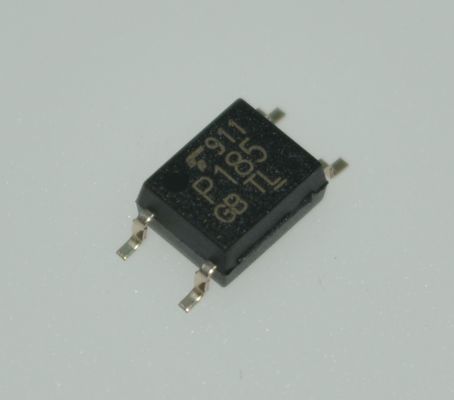

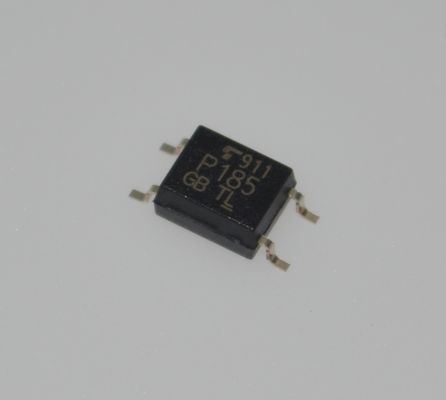

TLP185(GB-TPL,SE 5kV/rms मिनी फ्लैट एसओपी फोटोकपलर 50mA एलईडी करंट हाई सीटीआर 50-600% हाई स्पीड 1μs मैक्स वाइड टेम्प -55 से 110°C 3750Vrms आइसोलेशन कम पावर सुरक्षा अनुमोदन
विशेषताएं
कलेक्टर-एमिटर वोल्टेजः 80 वी (मिनट)
वर्तमान हस्तांतरण अनुपातः 50% (मिनट)
जीबी रैंकः 100% (मिनट)
अलगाव वोल्टेजः 3750 Vrms (मिनट)
संचालन तापमानः -55 से 110
सुरक्षा मानक UL- मान्यता प्राप्त:
UL 1577, फाइल नं. E67349
सीयूएल-मान्यता प्राप्तः सीएसए घटक स्वीकृति सेवा संख्या 5ए फाइल संख्या E67349
वीडीई-अनुमोदितः एन 60747-5-5, एन 62368-1 (नोट 1)
सीक्यूसी-अनुमोदितः जीबी 4943.1, GB8898 जापान और थाईलैंड फैक्टरी
आवेदन
• कार्यालय उपकरण
• प्रोग्राम करने योग्य तर्क नियंत्रक (पीएलसी)
• एसी एडाप्टर
• I/O इंटरफेस बोर्ड
विवरण

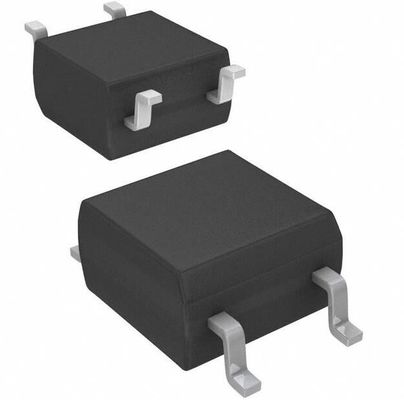

TLP185SE में एक फोटो ट्रांजिस्टर होता है जो एक इन्फ्रारेड एलईडी से ऑप्टिकली जुड़ा होता है। TLP185SE फोटोकपलर बहुत छोटे और पतले SO6 पैकेज में स्थित होता है।चूंकि TLP185 (SE) डीआईपी पैकेज से छोटा है, यह उच्च घनत्व सतह माउंट आवेदन के लिए उपयुक्त है जैसे
सूचना
|
श्रेणी
|
|
|
|
निर्माता
|
तोशिबा सेमीकंडक्टर और स्टोरेज
|
|
|
श्रृंखला
|
-
|
|
|
पैकेजिंग
|
टेप और रील (TR)
कट टेप (सीटी)
Digi-Reel®
|
|
|
भाग की स्थिति
|
सक्रिय
|
|
|
चैनलों की संख्या
|
1
|
|
|
वोल्टेज - अलगाव
|
3750Vrms
|
|
|
वर्तमान हस्तांतरण अनुपात (मिनट)
|
100% @ 5mA
|
|
|
वर्तमान हस्तांतरण अनुपात (अधिकतम)
|
600% @ 5mA
|
|
|
चालू / बंद समय (प्रकार)
|
3μs, 3μs
|
|
|
उदय / पतन समय (प्रकार)
|
2μs, 3μs
|
|
|
इनपुट प्रकार
|
डीसी
|
|
|
आउटपुट प्रकार
|
ट्रांजिस्टर
|
|
|
वोल्टेज - आउटपुट (अधिकतम)
|
80V
|
|
|
वर्तमान - आउटपुट/चैनल
|
50 एमए
|
|
|
वोल्टेज - आगे (Vf) (प्रकार)
|
1.25V
|
|
|
वर्तमान - सीसी फॉरवर्ड (यदि) (अधिकतम)
|
50 एमए
|
|
|
Vce संतृप्ति (अधिकतम)
|
300mV
|
|
|
परिचालन तापमान
|
-55°C ~ 110°C
|
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
|
|
पैकेज / मामला
|
6-एसओआईसी (0.173", 4.40 मिमी चौड़ाई), 4 लीड्स
|
|
|
आपूर्तिकर्ता उपकरण पैकेज
|
6-एसओपी
|
|
|
मूल उत्पाद संख्या
|
चित्रण
