अल्ट्रा-लो शोर LM4562MAX हाई-फाई ऑडियो ऑप एम्पलीफायर
उत्पाद विशेषताएं
| विशेषता |
मूल्य |
| कार्य |
कदम ऊपर, कदम नीचे |
| आउटपुट कॉन्फ़िगरेशन |
सकारात्मक या नकारात्मक |
| टोपोलॉजी |
बक, बूस्ट |
| आउटपुट प्रकार |
समायोज्य |
| आउटपुट की संख्या |
1 |
विशेषताएं
- आसानी से 600Ω भार चलाता है
- बेहतर ऑडियो सिग्नल वफादारी के लिए अनुकूलित
- आउटपुट शॉर्ट सर्किट सुरक्षा
- PSRR और CMRR 120dB से अधिक (प्रकार)
- SOIC, PDIP और TO-99 पैकेज
आवेदन
- अल्ट्रा हाई-क्वालिटी ऑडियो एम्पलीफिकेशन
- उच्च निष्ठा पूर्ववर्धक
- उच्च-प्रदर्शन पेशेवर ऑडियो
- उच्च निष्ठा सक्रिय समानांतर और क्रॉसओवर नेटवर्क
- उच्च-प्रदर्शन वाले लाइन ड्राइवर और रिसीवर
विवरण
LM4562 अल्ट्रा-कम विकृति, कम शोर, उच्च स्लेव दर परिचालन एम्पलीफायर श्रृंखला का हिस्सा है जो उच्च प्रदर्शन, उच्च-निष्ठा अनुप्रयोगों के लिए अनुकूलित और पूरी तरह से विशिष्ट है।LM4562 ऑडियो ऑपरेशनल एम्पलीफायर उत्कृष्ट ऑडियो प्रदर्शन के लिए बेहतर ऑडियो सिग्नल एम्पलीफिकेशन प्रदान करते हैंLM4562 बेहद कम वोल्टेज शोर घनत्व (2.7nV/√Hz) को बेहद कम THD+N (0.00003%) के साथ जोड़कर सबसे अधिक मांग वाले ऑडियो अनुप्रयोगों को आसानी से संतुष्ट करता है।यह सुनिश्चित करने के लिए कि सबसे चुनौतीपूर्ण भार बिना समझौता किए चलाए जाएं, LM4562 के पास ± 20V/μs की उच्च स्लेव दर और ± 26mA की आउटपुट करंट क्षमता है। इसके अलावा,गतिशील रेंज एक आउटपुट चरण द्वारा अधिकतम है जो 2kΩ भार को बिजली आपूर्ति वोल्टेज के 1V के भीतर और 1 के भीतर चलाता है.4V जब 600Ω भार चलाया जाता है।
एलएम4562 के उत्कृष्ट सीएमआरआर (120dB), पीएसआरआर (120dB), और वीओएस (0.1mV) एम्पलीफायर को उत्कृष्ट परिचालन एम्पलीफायर डीसी प्रदर्शन देते हैं। एलएम4562 में ±2.5V से ±17V की एक विस्तृत आपूर्ति रेंज है।इस आपूर्ति रेंज पर एलएम4562 के इनपुट सर्किट उत्कृष्ट सामान्य मोड और बिजली की आपूर्ति अस्वीकृति बनाए रखता हैLM4562 इकाई लाभ स्थिर है।यह ऑडियो परिचालन एम्पलीफायर 100pF के रूप में उच्च मूल्यों के साथ जटिल भार ड्राइविंग के दौरान उत्कृष्ट एसी प्रदर्शन प्राप्त करता है.
LM4562 एक 8-लीड संकीर्ण शरीर SOIC, एक 8-लीड PDIP और एक 8-लीड TO-99 में उपलब्ध है।
तकनीकी विनिर्देश
| श्रेणी |
एकीकृत सर्किट (IC) रैखिक एम्पलीफायर उपकरण, ऑप एम्प, बफर एम्प |
| एमएफआर |
टेक्सास इंस्ट्रूमेंट्स |
| श्रृंखला |
- |
| पैकेजिंग |
टेप और रील (TR) कट टेप (CT) Digi-Reel® |
| भाग की स्थिति |
सक्रिय |
| एम्पलीफायर प्रकार |
ऑडियो |
| सर्किटों की संख्या |
2 |
| आउटपुट प्रकार |
- |
| स्लीव दर |
20V/μs |
| लाभ बैंडविड्थ उत्पाद |
55 मेगाहर्ट्ज |
| वर्तमान - इनपुट पूर्वाग्रह |
10 एनए |
| वोल्टेज - इनपुट ऑफसेट |
100 μV |
| वर्तमान - आपूर्ति |
10mA (x2 चैनल) |
| वर्तमान - आउटपुट/चैनल |
26 एमए |
| वोल्टेज - आपूर्ति अवधि (मिनट) |
5 वी |
| वोल्टेज - आपूर्ति स्पैन (अधिकतम) |
34 वी |
| परिचालन तापमान |
-40°C ~ 85°C |
| माउंटिंग प्रकार |
सतह माउंट |
| पैकेज / मामला |
8-SOIC (0.154", 3.90 मिमी चौड़ाई) |
| आपूर्तिकर्ता उपकरण पैकेज |
8-एसओआईसी |
| मूल उत्पाद संख्या |
LM4562 |

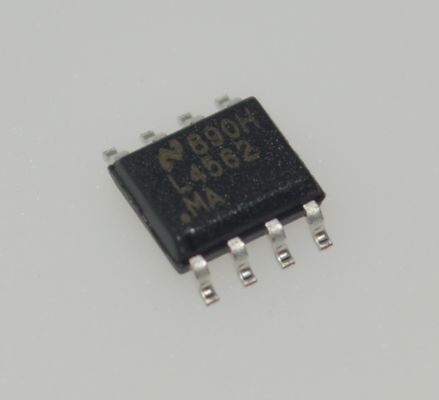

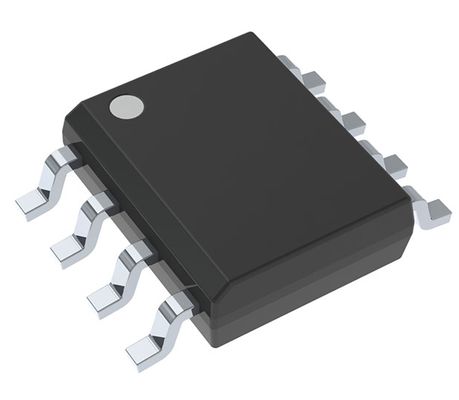

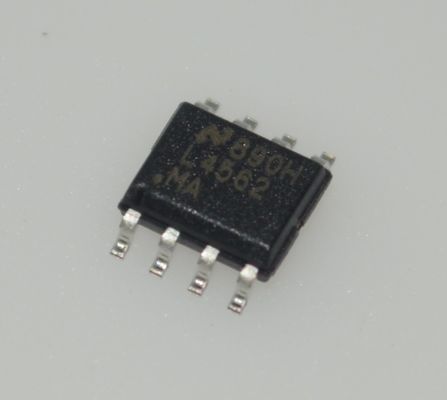

उत्पाद चित्र
