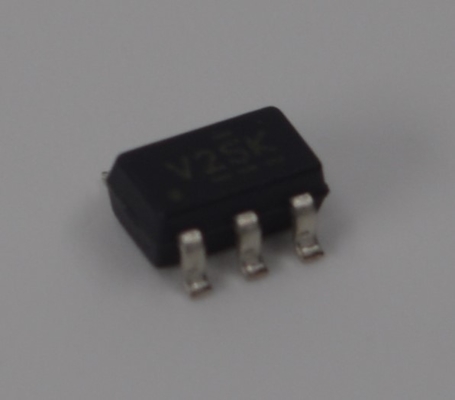

SN74CBTLV1G125DBVR 1-चैनल लो-वोल्टेज बस स्विच <5Ω ऑन स्टेट प्रतिरोध 3.3V/2.5V ऑपरेशन 0-5V लेवल ट्रांसलेशन अल्ट्रा-लो पावर 10ns स्पीड SOT-23-5 पैकेज गर्म सम्मिलन को सक्षम करता है

SN74CBTLV1G125DBVR 1-चैनल लो-वोल्टेज बस स्विच<5Ω ऑन-स्टेट प्रतिरोध 3.3V/2.5V ऑपरेशन 0-5V लेवल ट्रांसलेशन अल्ट्रा-लो पावर 10ns स्पीड SOT-23-5 पैकेज हॉट इंसर्शन को सक्षम करता है

विशेषताएँ

• दो पोर्ट के बीच 5-Ω स्विच कनेक्शन

• डेटा I/O पोर्ट पर रेल-टू-रेल स्विचिंग

• Ioff आंशिक-पावर-डाउन मोड ऑपरेशन का समर्थन करता है

अनुप्रयोग

लेवल ट्रांसलेशन/शिफ्टिंग:

परिदृश्य: मिश्रित-वोल्टेज सिस्टम में, एक निम्न-वोल्टेज प्रोसेसर (जैसे, 1.8V या 2.5V MCU) को एक उच्च-वोल्टेज परिधीय (जैसे, 5V सेंसर या विरासत डिवाइस) से जोड़ना।

यह कैसे काम करता है: इसका विस्तृत वोल्टेज रेंज (0 से 5V) विभिन्न वोल्टेज के सर्किट के बीच निर्बाध द्वि-दिशात्मक सिग्नल ट्रांसफर की अनुमति देता है, जो अतिरिक्त बिजली आपूर्ति के बिना लेवल शिफ्टिंग को सक्षम करता है।

बस आइसोलेशन और मल्टीप्लेक्सिंग:

परिदृश्य: जब कई परिधीय उपकरणों को एक ही डेटा लाइन (जैसे, I²C, SPI) या एड्रेस लाइन को साझा करने की आवश्यकता होती है, लेकिन एक समय में केवल एक डिवाइस होस्ट के साथ संचार कर सकता है।

यह कैसे काम करता है: ऐसे कई स्विच का उपयोग करके, MCU स्विचिंग को डिवाइस A या डिवाइस B से बस को जोड़ने के लिए नियंत्रित कर सकता है, प्रभावी रूप से अनसेलेक्टेड डिवाइस को अलग करता है और बस संघर्षों को रोकता है।

हॉट इंसर्शन सपोर्ट:

परिदृश्य: ऐसे एप्लिकेशन जिनमें मॉड्यूल या कार्ड का हॉट-प्लगिंग आवश्यक है, जैसे कि टेलीकॉम बोर्ड, औद्योगिक नियंत्रण मॉड्यूल, या टेस्ट फिक्स्चर।

यह कैसे काम करता है: आंतरिक सर्किट डिज़ाइन अनिश्चित पावर सीक्वेंसिंग का सामना करता है, जो पावर-ऑन या पावर-ऑफ के दौरान वोल्टेज सर्ज और करंट शॉक से कोर प्रोसेसर और संवेदनशील सर्किट की रक्षा करता है।

एनालॉग और डिजिटल सिग्नल स्विचिंग:

परिदृश्य: ऑडियो सिग्नल पाथ, सेंसर इनपुट चयन, या कम गति वाले डिजिटल सिग्नल को स्विच करना।

ध्यान दें: जबकि यह एनालॉग सिग्नल (अपनी वोल्टेज रेंज के भीतर) प्रसारित कर सकता है, अपने ऑन-स्टेट प्रतिरोध (~5Ω) और बैंडविड्थ सीमाओं के कारण, यह उपयुक्त नहीं है उच्च-आवृत्ति एनालॉग सिग्नल (जैसे, वीडियो) या उच्च-सटीक एनालॉग अधिग्रहण (जैसे, सटीक ADC इनपुट) के लिए।

विवरण

SN74CBTLV1G125 में एक सिंगल हाई-स्पीड लाइन स्विच है। जब आउटपुट-इनेबल (OE) इनपुट हाई होता है तो स्विच अक्षम हो जाता है।

यह डिवाइस Ioff का उपयोग करके आंशिक-पावर-डाउन अनुप्रयोगों के लिए पूरी तरह से निर्दिष्ट है। Ioff सुविधा यह सुनिश्चित करती है कि जब डिवाइस बंद हो जाए तो डिवाइस के माध्यम से हानिकारक करंट बैकफ्लो नहीं होगा। डिवाइस में पावर ऑफ के दौरान आइसोलेशन होता है।

पावर अप या पावर डाउन के दौरान उच्च-प्रतिबाधा स्थिति सुनिश्चित करने के लिए, OE को पुलअप रेसिस्टर के माध्यम से VCC से जोड़ा जाना चाहिए; रेसिस्टर का न्यूनतम मान ड्राइवर की करंट-सिंकिंग क्षमता द्वारा निर्धारित किया जाता है।

जानकारी

ड्राइंग
