उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| समारोह: | कदम-अप, चरण-डाउन | आउटपुट कॉन्फ़िगरेशन: | सकारात्मक या नकारात्मक |
|---|---|---|---|
| टोपोलॉजी: | हिरन बढ़ावा | उत्पादन का प्रकार: | एडजस्टेबल |
| आउटपुट की संख्या: | 1 |

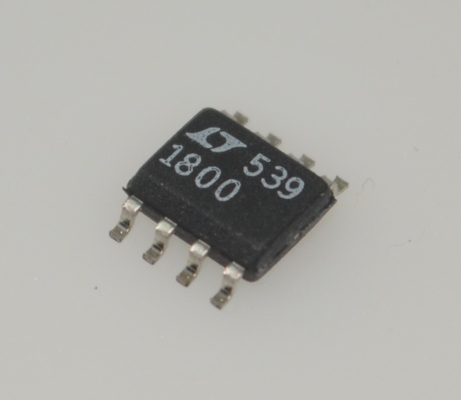

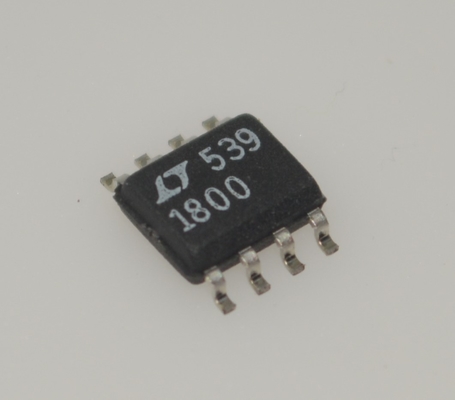

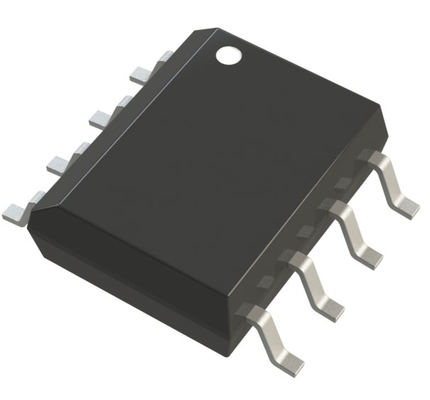

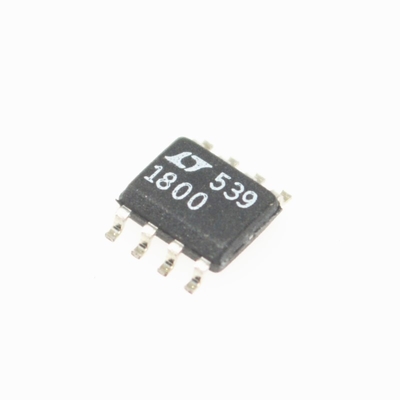

LT1800CS8 हाई-स्पीड 100MHz ऑप एम्प 400V/µs स्लीव रेट कम 3.5mV ऑफसेट रेल-टू-रेल आउटपुट 5V से ±5V सप्लाई 7nA IB स्पेस-सेविंग SOIC-8 फ़िल्टर/ADC ड्राइवर्स के लिए
विशेषताएँ
n गेन बैंडविड्थ उत्पाद: 80MHz
n इनपुट कॉमन मोड रेंज में दोनों रेल शामिल हैं
n आउटपुट रेल-टू-रेल स्विंग करता है
n कम शांत करंट: 2mA अधिकतम
n इनपुट ऑफसेट वोल्टेज: 350μV अधिकतम
n इनपुट बायस करंट: 250nA अधिकतम
n कम वोल्टेज शोर: 8.5nV/√Hz
n स्लीव रेट: 25V/μs
n कॉमन मोड रिजेक्शन: 105dB
n पावर सप्लाई रिजेक्शन: 97dB
n ओपन-लूप गेन: 85V/mV
n ऑपरेटिंग तापमान रेंज: –40°C से 85°C
n 8-पिन SO और 5-पिन लो प्रोफ़ाइल (1mm) थिनसॉट™ पैकेज में उपलब्ध है
अनुप्रयोग
n कम वोल्टेज, उच्च आवृत्ति सिग्नल प्रोसेसिंग
n A/D कन्वर्टर्स को चलाना
n रेल-टू-रेल बफर एम्पलीफायर
n सक्रिय फ़िल्टर
n वीडियो लाइन ड्राइवर
विवरण
LT®1800 एक कम पावर, हाई स्पीड रेल-टू-रेल इनपुट और आउटपुट ऑपरेशनल एम्पलीफायर है जिसमें उत्कृष्ट DC प्रदर्शन है। LT1800 में अन्य उपकरणों की तुलना में कम आपूर्ति करंट, कम इनपुट ऑफसेट वोल्टेज, कम इनपुट बायस करंट और उच्च DC गेन है, जिनकी बैंडविड्थ तुलनीय है।
LT1800 में एक इनपुट रेंज है जिसमें दोनों आपूर्ति रेल शामिल हैं और एक आउटपुट जो कम आपूर्ति अनुप्रयोगों में सिग्नल डायनेमिक रेंज को अधिकतम करने के लिए किसी भी आपूर्ति रेल के 20mV के भीतर स्विंग करता है।
LT1800 2.3V से 12.6V तक की आपूर्ति के लिए अपना प्रदर्शन बनाए रखता है और 3V, 5V और ±5V आपूर्ति पर निर्दिष्ट है। इनपुट को आउटपुट के नुकसान या चरण उलट के बिना आपूर्ति से परे चलाया जा सकता है।
LT1800 8-पिन SO पैकेज में मानक ऑप एम्प पिनआउट के साथ और 5-पिन TSOT-23 पैकेज में उपलब्ध है। LT1800 के दोहरे और क्वाड संस्करणों के लिए, LT1801/LT1802 डेटा शीट देखें। LT1800 का उपयोग इनपुट/आउटपुट रेंज और प्रदर्शन को बेहतर बनाने के लिए कई ऑप एम्प्स के लिए प्लग-इन प्रतिस्थापन के रूप में किया जा सकता है।
जानकारी
|
श्रेणी
|
|
|
|
निर्माता
|
|
|
|
श्रृंखला
|
-
|
|
|
पैकेजिंग
|
ट्यूब
|
|
|
भाग की स्थिति
|
डिजी-की पर बंद कर दिया गया
|
|
|
एम्पलीफायर प्रकार
|
|
|
|
सर्किट की संख्या
|
1
|
|
|
आउटपुट प्रकार
|
रेल-टू-रेल
|
|
|
स्लीव रेट
|
23V/µs
|
|
|
गेन बैंडविड्थ उत्पाद
|
70 मेगाहर्ट्ज
|
|
|
करंट - इनपुट बायस
|
400 nA
|
|
|
वोल्टेज - इनपुट ऑफसेट
|
700 µV
|
|
|
करंट - सप्लाई
|
1.8mA
|
|
|
करंट - आउटपुट / चैनल
|
50 एमए
|
|
|
वोल्टेज - सप्लाई स्पैन (न्यूनतम)
|
2.3 वी
|
|
|
वोल्टेज - सप्लाई स्पैन (अधिकतम)
|
12.6 वी
|
|
|
ऑपरेटिंग तापमान
|
0°C ~ 70°C
|
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
|
|
पैकेज / केस
|
8-SOIC (0.154", 3.90mm चौड़ाई)
|
|
|
आपूर्तिकर्ता डिवाइस पैकेज
|
8-SO
|
|
|
आधार उत्पाद संख्या
|
चित्रण
