उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| समारोह: | कदम-अप, चरण-डाउन | आउटपुट कॉन्फ़िगरेशन: | सकारात्मक या नकारात्मक |
|---|---|---|---|
| टोपोलॉजी: | हिरन बढ़ावा | उत्पादन का प्रकार: | एडजस्टेबल |
| आउटपुट की संख्या: | 1 | ||
| प्रमुखता देना: | 4-20mA वर्तमान लूप ट्रांसमीटर,आरटीडी सेंसर उत्तेजना ट्रांसमीटर,दो तारों के संचालन के लिए सटीक ट्रांसमीटर |
||

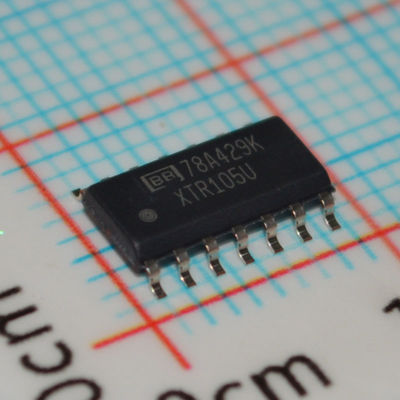

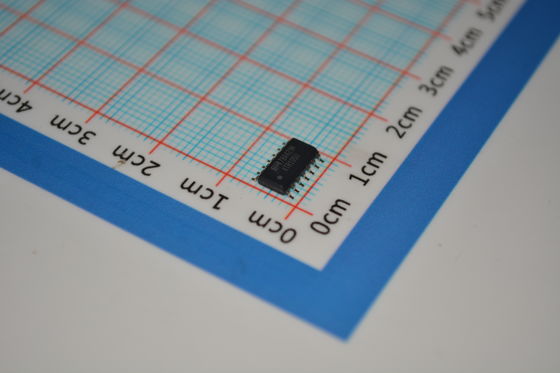

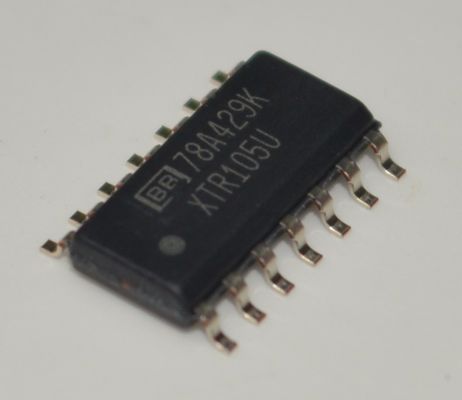

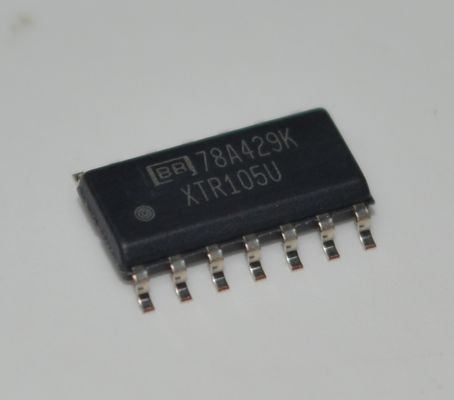

XTR105U RTD सेंसर एक्साइटेशन लीनियरराइजेशन, 2-वायर ऑपरेशन 5V रेगुलेटर 60V अनुपालन 0.1% सटीकता और SO-14 पैकेज में वाइड 7.5-36V सप्लाई के साथ सटीक 4-20mA करंट लूप ट्रांसमीटर
andnbsp;
विशेषताएँ
andbull; कम अनएडजस्टेड त्रुटि
andbull; दो सटीक करंट स्रोत: प्रत्येक 800andmicro;A
andbull; लीनियरराइजेशन
andbull; 2-वायर या 3-वायर RTD ऑपरेशन
andbull; कम ऑफसेट बहाव: 0.4andmicro;V/anddeg;C
andbull; कम आउटपुट करंट शोर: 30nAPP
andbull; उच्च PSR: न्यूनतम 110dB
andbull; उच्च CMR: न्यूनतम 86dB
andbull; वाइड सप्लाई रेंज: 7.5V से 36V
andbull; पैकेज: DIP-14 और SO-14
andnbsp;
अनुप्रयोग
andbull; फील्ड ट्रांसमीटर और सेंसर
andbull; फैक्ट्री ऑटोमेशन
andbull; HART मॉडेम के साथ संगत
andbull; तापमान और दबाव ट्रांसड्यूसर
andbull; औद्योगिक प्रक्रिया नियंत्रण
andbull; SCADA रिमोट डेटा अधिग्रहण
andbull; 2-वायर, 4-20mA करंट लूप
andbull; वोल्टेज-टू-करंट एम्पलीफायर
andnbsp;
विवरण
XTR105 एक मोनोलीथिक 4mA-to-20mA, 2-वायर करंट ट्रांसमीटर है जिसमें दो सटीक करंट स्रोत हैं। यह डिवाइस प्लेटिनम RTD तापमान सेंसर और ब्रिज, इंस्ट्रूमेंटेशन एम्पलीफायर और एक ही इंटीग्रेटेड सर्किट पर करंट आउटपुट सर्किटरी के लिए पूरी करंट एक्साइटेशन प्रदान करता है।
बहुमुखी लीनियरराइजेशन सर्किटरी RTD के लिए 2nd-ऑर्डर सुधार प्रदान करती है, जो आमतौर पर रैखिकता में 40:1 सुधार प्राप्त करती है।
इंस्ट्रूमेंटेशन एम्पलीफायर गेन को तापमान या दबाव माप की एक विस्तृत श्रृंखला के लिए कॉन्फ़िगर किया जा सकता है। संपूर्ण करंट ट्रांसमीटर की कुल अनएडजस्टेड त्रुटि इतनी कम है कि कई अनुप्रयोगों में समायोजन के बिना उपयोग की अनुमति मिलती है। इसमें शून्य आउटपुट करंट बहाव, स्पैन बहाव और गैर-रैखिकता शामिल है। XTR105 लूप पावर-सप्लाई वोल्टेज पर 7.5V तक काम करता है।
XTR105 DIP-14 और SO-14 सरफेस-माउंट पैकेज में उपलब्ध है और इसे andndash;40anddeg;C से +85anddeg;C की औद्योगिक तापमान सीमा के लिए निर्दिष्ट किया गया है।
andnbsp;
जानकारी
|
श्रेणी
|
andnbsp;
|
|
|
निर्माता
|
टेक्सास इंस्ट्रूमेंट्स
|
andnbsp;
|
|
सीरीज़
|
-
|
andnbsp;
|
|
पैकेजिंग
|
ट्यूब
|
andnbsp;
|
|
पार्ट स्थिति
|
अप्रचलित
|
andnbsp;
|
|
डिजीकी प्रोग्रामेबल
|
सत्यापित नहीं
|
andnbsp;
|
|
प्रकार
|
करंट ट्रांसमीटर
|
andnbsp;
|
|
इनपुट प्रकार
|
विभेदक
|
andnbsp;
|
|
आउटपुट प्रकार
|
वोल्टेज
|
andnbsp;
|
|
करंट - सप्लाई
|
20 एमए
|
andnbsp;
|
|
ऑपरेटिंग तापमान
|
-40anddeg;C ~ 85anddeg;C
|
andnbsp;
|
|
माउंटिंग प्रकार
|
सरफेस माउंट
|
andnbsp;
|
|
पैकेज / केस
|
14-SOIC (0.154", 3.90mm चौड़ाई)
|
andnbsp;
|
|
सप्लायर डिवाइस पैकेज
|
14-SOIC
|
andnbsp;
|
|
बेस प्रोडक्ट नंबर
|
andnbsp;
