हम संचार मॉड्यूल, एंटेना, पीसीबी, पीसीबीए, और पीसीबी बोम के सभी घटकों से एक-स्टॉप समाधान सेवा प्रदान करते हैं।
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| समारोह: | कदम-अप, चरण-डाउन | आउटपुट कॉन्फ़िगरेशन: | सकारात्मक या नकारात्मक |
|---|---|---|---|
| टोपोलॉजी: | हिरन बढ़ावा | उत्पादन का प्रकार: | एडजस्टेबल |
| आउटपुट की संख्या: | 1 | ||
| प्रमुखता देना: | 4-20mA लूप संचालित रिसीवर आईसी,सटीक वोल्टेज आउटपुट आईसी,इंडस्ट्रियल सिस्टम रिसीवर ऑन-चिप संदर्भ के साथ |
||

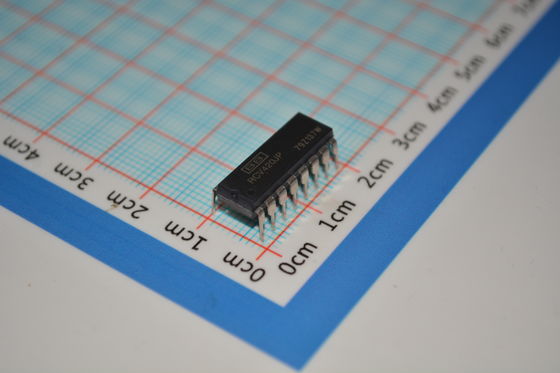

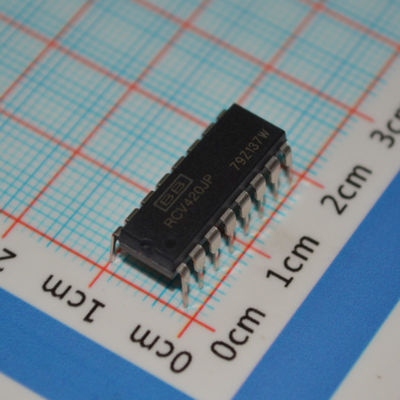

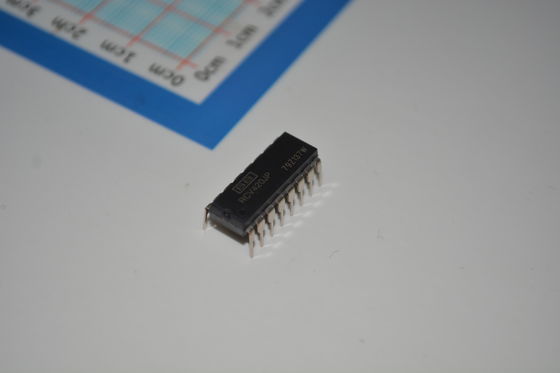

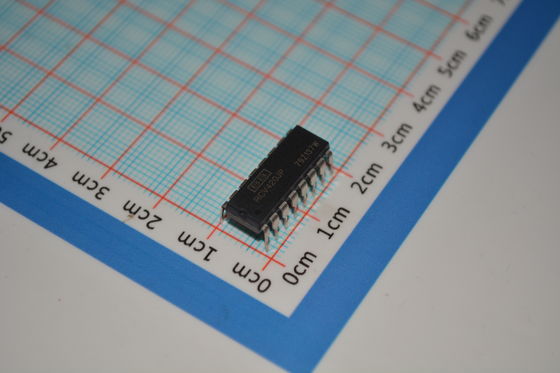

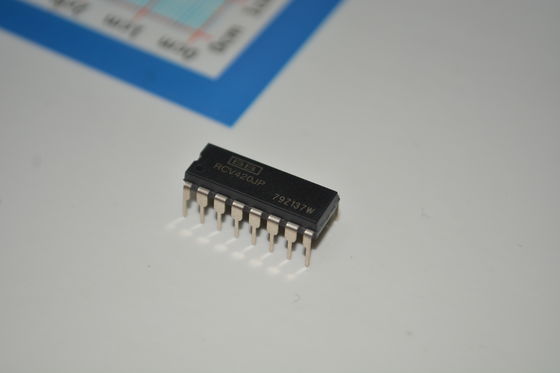

RCV420JP प्रेसिजन 4-20mA लूप-संचालित रिसीवर 0.1% सटीकता वोल्टेज आउटपुट ऑन-चिप संदर्भ अल्ट्रा-लो बहाव और शोर मजबूत औद्योगिक प्रणालियों के लिए
विशेषताएं
पूर्ण 4-20mA से 0-5V रूपांतरण
आंतरिक संवेदी प्रतिरोधक
l प्रेसिजन 10V संदर्भ
अंतर्निहित स्तर-परिवर्तन
l ±40V सामान्य मोड इनपुट रेंज
l 0.1% कुल रूपांतरण सटीकता
उच्च शोर प्रतिरोधः 86dB CMR
अनुप्रयोग
प्रक्रिया नियंत्रण
l औद्योगिक नियंत्रण
l कारखाना स्वचालन
l DATA अधिग्रहण
एससीएडी
I आरटीयू
l ईएसडी
l मशीन निगरानी
विवरण
आरसीवी420 एक सटीक धारा-लूप रिसीवर है जिसे 4 ′′ 20 एमए इनपुट सिग्नल को 0 ′′ 5 वी आउटपुट सिग्नल में परिवर्तित करने के लिए डिज़ाइन किया गया है। एक एकल सर्किट के रूप में, यह कम लागत पर उच्च विश्वसनीयता प्रदान करता है।सर्किट एक प्रीमियम ग्रेड परिचालन एम्पलीफायर से बना है, एक ऑन-चिप सटीक प्रतिरोधक नेटवर्क, और एक सटीक 10 वी संदर्भ। आरसीवी 420 में 0.1% समग्र रूपांतरण सटीकता, 86 डीबी सीएमआर, और ± 40 वी सामान्य-मोड इनपुट रेंज है।
सर्किट पूर्ण पैमाने पर केवल 1.5V गिरावट पेश करता है,जो अतिरिक्त उपकरण भार वाले लूपों में या आंतरिक रूप से सुरक्षित अनुप्रयोगों में उपयोगी है जहां ट्रांसमीटर अनुपालन वोल्टेज प्रीमियम पर है10V संदर्भ 5ppm/°C के एक विशिष्ट बहाव के साथ एक सटीक 10V आउटपुट प्रदान करता है।
RCV420 पूरी तरह से आत्मनिर्भर है और एक अत्यधिक बहुमुखी कार्य प्रदान करता है। लाभ, ऑफसेट, या सीएमआर के लिए कोई समायोजन की आवश्यकता नहीं है। यह असतत पर तीन महत्वपूर्ण फायदे प्रदान करता है,बोर्ड स्तर के डिजाइन: 1) प्रारंभिक डिजाइन लागत कम, 2) कम विनिर्माण लागत, और 3) एक सटीक सर्किट की आसान, लागत प्रभावी क्षेत्र मरम्मत।
सूचना
|
श्रेणी
|
|
|
|
एमएफआर
|
|
|
|
श्रृंखला
|
-
|
|
|
पैकेजिंग
|
ट्यूब
|
|
|
भाग की स्थिति
|
सक्रिय
|
|
|
एम्पलीफायर प्रकार
|
|
|
|
सर्किटों की संख्या
|
1
|
|
|
आउटपुट प्रकार
|
-
|
|
|
स्लीव दर
|
1.5V/μs
|
|
|
लाभ बैंडविड्थ उत्पाद
|
150 kHz
|
|
|
वोल्टेज - इनपुट ऑफसेट
|
1 एमवी
|
|
|
वर्तमान - आपूर्ति
|
3mA
|
|
|
वर्तमान - आउटपुट/चैनल
|
10 एमए
|
|
|
वोल्टेज - आपूर्ति अवधि (मिनट)
|
10 वी
|
|
|
वोल्टेज - आपूर्ति स्पैन (अधिकतम)
|
36 वी
|
|
|
परिचालन तापमान
|
0°C ~ 70°C
|
|
|
माउंटिंग प्रकार
|
छेद से
|
|
|
पैकेज / मामला
|
16-डीआईपी (0.300", 7.62 मिमी)
|
|
|
आपूर्तिकर्ता उपकरण पैकेज
|
16-पीडीआईपी
|
|
|
मूल उत्पाद संख्या
|
