उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Function: | Step-Up, Step-Down | Output Configuration: | Positive or Negative |
|---|---|---|---|
| Topology: | Buck, Boost | Output Type: | Adjustable |
| Number of Outputs: | 1 | ||
| प्रमुखता देना: | 8051 एमसीयू 18 केबी फ्लैश के साथ,20 मेगाहर्ट्ज़ माइक्रोकंट्रोलर 12 बिट एडीसी के साथ,टीएसएसओपी पैकेज 8051 पर आधारित एमसीयू |
||
N76E003AQ20 20MHz 8051-आधारित MCU जिसमें 18KB फ़्लैश, 1KB SRAM, 12-बिट ADC, 16 PWM UART/SPI/Iandsup2;C 2.4V-5.5V ऑपरेशन 20-पिन TSSOP पैकेज में
औरnbsp;
विशेषताएँ
CPU:
पूरी तरह से स्थिर डिज़ाइन 8-बिट उच्च प्रदर्शन 1T 8051-आधारित CMOS माइक्रोकंट्रोलर।
निर्देश सेट MCS-51 के साथ पूरी तरह से संगत है।
4-प्राथमिकता-स्तर की रुकावट क्षमता।
दोहरी डेटा पॉइंटर (DPTR)।
ऑपरेटिंग:
2.4V से 5.5V तक विस्तृत आपूर्ति वोल्टेज।
16 मेगाहर्ट्ज तक विस्तृत ऑपरेटिंग आवृत्ति
औद्योगिक तापमान ग्रेड: -40and#39;C से +105℃C
मेमोरी:
उपयोगकर्ता कोड के लिए 18K बाइट्स तक APROM।
LDROM के कॉन्फ़िगर करने योग्य 4K/3K/2K/1K/0K बाइट्स, जो उपयोगकर्ता द्वारा विकसित बूट कोड को लचीलापन प्रदान करता है।
128 बाइट्स के प्रत्येक पृष्ठ के साथ संचित फ़्लैश मेमोरी।
अंतर्निहित इन-एप्लिकेशन-प्रोग्रामेबल (lAP)।
सुरक्षा के लिए कोड लॉक।
256 बाइट्स ऑन-चिप RAM।
MOVX निर्देश द्वारा एक्सेस किया गया अतिरिक्त 768 बाइट्स ऑन-चिप सहायक RAM (XRAM)।
तीन-चैनल इनपुट कैप्चर मॉड्यूल और 9 इनपुट पिन के साथ एक 16-बिट टाइमर 2 का चयन किया जा सकता है।
एक 16-बिट ऑटो-रीलोड टाइमर 3, जो UART के बॉड दर घड़ी स्रोत हो सकता है
टाइमर के लिए एक 16-बिट PWM काउंटर इंटरप्ट।-
एक प्रोग्रामेबल वॉचडॉग टाइमर (WDT) समर्पित 10 kHz आंतरिक स्रोत द्वारा क्लॉक किया गया।
पावर कम मोड के लिए सेल्फ-टाइम्ड वेक-अप के लिए एक समर्पित सेल्फ वेक-अप टाइमर (WKT)।
फ़्रेम त्रुटि का पता लगाने और स्वचालित पता पहचान के साथ दो फुल-डुप्लेक्स UART पोर्ट। UART0 के TXD और RXD पिन सॉफ़्टवेयर के माध्यम से विनिमेय हैं।
मास्टर और स्लेव मोड के साथ एक SPl पोर्ट, जब सिस्टम क्लॉक 16 मेगाहर्ट्ज हो तो 8 एमबीपीएस तक।
मास्टर और स्लेव मोड के साथ एक iand#39;C बस, 400 kbps डेटा दर तक।
तीन जोड़े, छह चैनल पल्स चौड़ाई मॉड्यूलेटर (PWM) आउटपुट, 10 आउटपुट पिन का चयन किया जा सकता है।, 16-बिट रिज़ॉल्यूशन तक, मोटर नियंत्रण के लिए विभिन्न मोड और फ़ॉल्ट ब्रेक फ़ंक्शन के साथ।
आठ चैनल पिन इंटरप्ट, सभी l/0 पोर्ट के लिए साझा, एज/लेवल डिटेक्शन के चर कॉन्फ़िगरेशन के साथ।
एक 12-बिट ADC, 500 ksps रूपांतरण दर तक, हार्डवेयर ट्रिगर और रूपांतरण परिणाम मोटर नियंत्रण की सुविधा प्रदान करते हैं।
पावर प्रबंधन:
दो पावर कम मोड: निष्क्रिय और पावर-डाउन मोड।
पावर मॉनिटर:
ब्राउन-आउट डिटेक्शन (BOD) कम पावर मोड के साथ उपलब्ध है, 4-स्तरीय चयन, इंटरप्ट या रीसेट विकल्प।
पावर-ऑन रीसेट (POR)
मजबूत ESD और EFT प्रतिरक्षा।
विकास उपकरण:
KElLandquot;andquot; विकास वातावरण के साथ Nuvoton ऑन-चिप-डिबगर (OCD)।
Nuvoton इन-सर्किट-प्रोग्रामर (lCP)।
UART के माध्यम से Nuvoton इन-सिस्टम-प्रोग्रामिंग (ISP)
औरnbsp;
विवरण
N76E003 एक एम्बेडेड फ़्लैश प्रकार, 8-बिट उच्च प्रदर्शन 1T 8051-आधारित माइक्रोकंट्रोलर है। निर्देश सेट मानक 80C51 के साथ पूरी तरह से संगत है और प्रदर्शन में वृद्धि हुई है।
N76E003 में APROM नामक मुख्य फ़्लैश के 18K बाइट्स तक शामिल हैं, जिसमें उपयोगकर्ता कोड की सामग्री रहती है। N76E003 फ़्लैश इन-एप्लिकेशन-प्रोग्रामिंग (lAP) फ़ंक्शन का समर्थन करता है, जो ऑन-चिप फ़र्मवेयर अपडेट को सक्षम करता है। lAP गैर-वाष्पशील डेटा स्टोरेज के रूप में उपयोग किए जाने वाले उपयोगकर्ता कोड सरणी के किसी भी ब्लॉक को कॉन्फ़िगर करना भी संभव बनाता है, जिसे lAP द्वारा लिखा जाता है और lAP या MOVC निर्देश द्वारा पढ़ा जाता है। एक अतिरिक्त फ़्लैश है जिसे LDROM कहा जाता है, जिसमें बूट कोड आमतौर पर इन-सिस्टम-प्रोग्रामिंग (lSP) को पूरा करने के लिए रहता है। LDROM का आकार अधिकतम 4K बाइट्स के साथ कॉन्फ़िगर करने योग्य है। प्रोग्रामिंग और सत्यापन की सुविधा के लिए, फ़्लैश को समानांतर राइटर या इन-सर्किट-प्रोग्रामिंग (lCP) द्वारा इलेक्ट्रॉनिक रूप से प्रोग्राम और पढ़ा जा सकता है। एक बार कोड की पुष्टि हो जाने पर, उपयोगकर्ता सुरक्षा के लिए कोड को लॉक कर सकता है।
N76E003 256 बाइट्स SRAM, 768 बाइट्स सहायक RAM (XRAM), 18 सामान्य प्रयोजन l/0 तक, दो 16-बिट टाइमर/काउंटर 0/1, तीन-चैनल इनपुट कैप्चर मॉड्यूल के साथ एक 16-बिट टाइमर2, एक वॉचडॉग टाइमर (wDT), एक सेल्फ वेक-अप टाइमर (WKT), सामान्य प्रयोजन या बॉड दर जनरेटर के लिए एक 16-बिट ऑटो-रीलोड टाइमर3, फ़्रेम त्रुटि का पता लगाने और स्वचालित पता पहचान के साथ दो UART, एक SPl, एक land#39;C, पांच उन्नत PWM आउटपुट चैनल, सभी l0 के लिए आठ-चैनल साझा पिन इंटरप्ट, और एक 12-बिट ADC सहित समृद्ध परिधीय प्रदान करता है। परिधीय 4-स्तरीय-प्राथमिकता इंटरप्ट क्षमता के साथ 18 स्रोतों से लैस हैं।
N76E003 तीन घड़ी स्रोतों से लैस है और सॉफ़्टवेयर के माध्यम से ऑन-द-फ़्लाई स्विचिंग का समर्थन करता है। तीन घड़ी स्रोतों में बाहरी घड़ी इनपुट, 10 kHz आंतरिक ऑसिलेटर और एक 16 मेगाहर्ट्ज आंतरिक सटीक ऑसिलेटर शामिल हैं जो कमरे के तापमान पर +1% तक फ़ैक्टरी ट्रिम किया गया है। N76E003 अतिरिक्त पावर मॉनिटरिंग डिटेक्शन प्रदान करता है जैसे पावर-ऑन रीसेट और 4-स्तरीय ब्राउन-आउट डिटेक्शन, जो उच्च विश्वसनीयता सिस्टम डिज़ाइन के लिए पावर-ऑन/ऑफ़ अनुक्रम को स्थिर करता है।
N76E003 माइक्रोकंट्रोलर ऑपरेशन दो आर्थिक पावर मोड - ldle और पावर-डाउन मोड के साथ बहुत कम बिजली की खपत करता है, जो सॉफ़्टवेयर चयन योग्य हैं। ldle मोड CPU घड़ी को बंद कर देता है लेकिन परिधीय संचालन जारी रखने की अनुमति देता है। पावर-डाउन मोड न्यूनतम बिजली की खपत के लिए पूरे सिस्टम क्लॉक को बंद कर देता है। N76E003 की सिस्टम घड़ी को सॉफ़्टवेयर क्लॉक डिवाइडर द्वारा भी धीमा किया जा सकता है, जो निष्पादन प्रदर्शन और बिजली की खपत के बीच लचीलापन प्रदान करता है।
उच्च प्रदर्शन CPU कोर और समृद्ध अच्छी तरह से डिज़ाइन किए गए परिधीय के साथ, N76E003 एक सामान्य प्रयोजन, घरेलू उपकरणों, या मोटर नियंत्रण प्रणाली की उपलब्धि को पूरा करने के लिए लाभान्वित होता है।
औरnbsp;
जानकारी
|
श्रेणी
|
औरnbsp;
|
|
|
एमएफआर
|
औरnbsp;
|
|
|
श्रृंखला
|
औरnbsp;
|
|
|
पैकेजिंग
|
टेप औरamp; रील (TR)
|
औरnbsp;
|
|
भाग की स्थिति
|
सक्रिय
|
औरnbsp;
|
|
डिजीकी प्रोग्रामेबल
|
सत्यापित नहीं
|
औरnbsp;
|
|
कोर प्रोसेसर
|
8051
|
औरnbsp;
|
|
कोर आकार
|
8-बिट
|
औरnbsp;
|
|
गति
|
16MHz
|
औरnbsp;
|
|
कनेक्टिविटी
|
I2C, SPI, UART/USART
|
औरnbsp;
|
|
परिधीय
|
ब्राउन-आउट डिटेक्ट/रीसेट, I2S, POR, PWM, WDT
|
औरnbsp;
|
|
I/O की संख्या
|
18
|
औरnbsp;
|
|
प्रोग्राम मेमोरी आकार
|
औरnbsp;
|
|
|
प्रोग्राम मेमोरी प्रकार
|
फ़्लैश
|
औरnbsp;
|
|
EEPROM आकार
|
4K x 8
|
औरnbsp;
|
|
RAM आकार
|
1K x 8
|
औरnbsp;
|
|
वोल्टेज - आपूर्ति (Vcc/Vdd)
|
2.4V ~ 5.5V
|
औरnbsp;
|
|
डेटा कन्वर्टर्स
|
A/D 8x12b
|
औरnbsp;
|
|
ऑसिलेटर प्रकार
|
आंतरिक
|
औरnbsp;
|
|
ऑपरेटिंग तापमान
|
-40anddeg;C ~ 105anddeg;C (TA)
|
औरnbsp;
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
औरnbsp;
|
|
आपूर्तिकर्ता डिवाइस पैकेज
|
20-QFN (3x3)
|
औरnbsp;
|
|
पैकेज / केस
|
20-WFQFN एक्सपोज्ड पैड
|
औरnbsp;
|
|
आधार उत्पाद संख्या
|
औरnbsp;

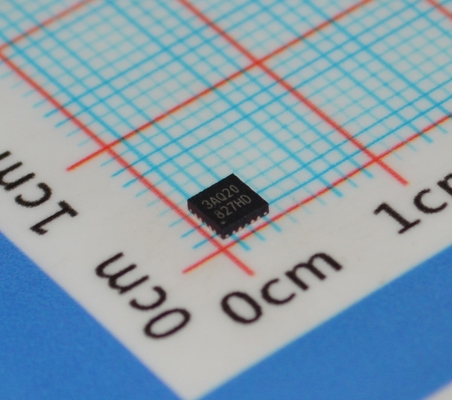

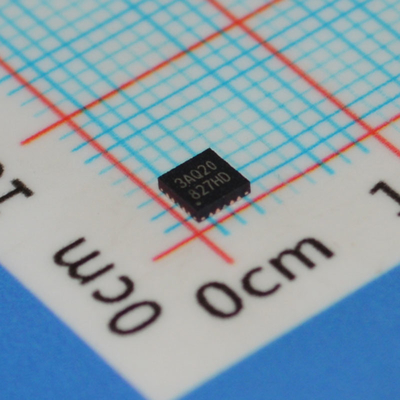

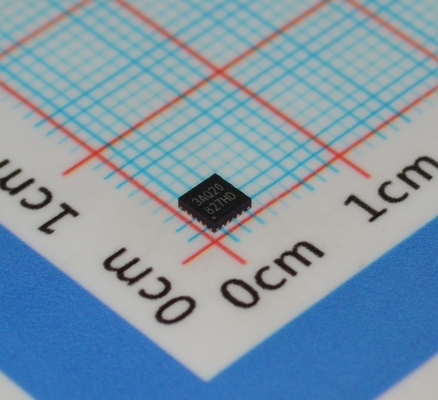

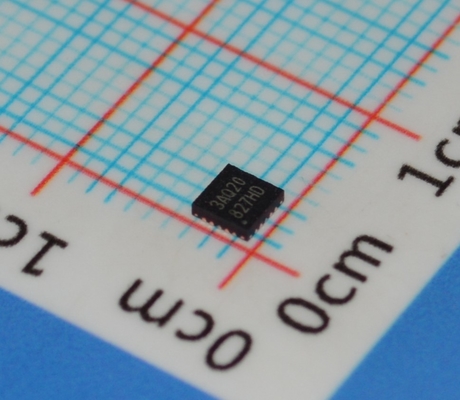

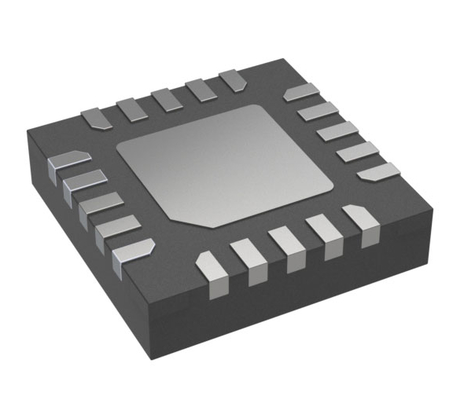

चित्रण
