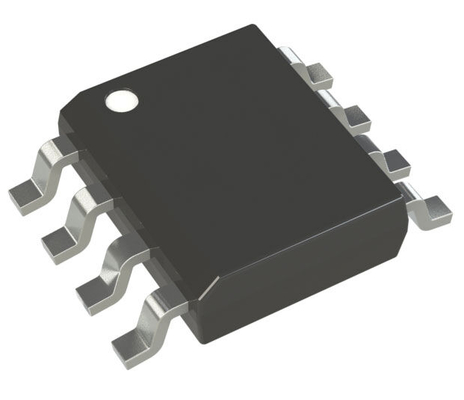

MCP602-I/SN 2.7V-6V डुअल ऑप एम्पलीफायर 10MHz बैंडविड्थ कम 1.8mA वर्तमान रेल-टू-रेल I/O 3V/5V ऑपरेशन और 8-पिन SOIC पैकेज
विशेषताएं
• एकल आपूर्तिः 2.7V से 6.0V
• रेल-टू-रेल उत्पादन
• इनपुट रेंज में ग्राउंड शामिल है
• लाभ बैंडविड्थ उत्पादः 2.8 मेगाहर्ट्ज (सामान्य)
• एकता हासिल करना
• कम शांत करंटः 230 μA/एम्पलीफायर (सामान्य)
• चिप चयन (सीएस): केवल एमसीपी603
• तापमान सीमाएं:
- औद्योगिक: -40°C से +85°C
- विस्तारितः -40°C से +125°C तक
• सिंगल, डबल और क्वाड में उपलब्ध
आवेदन
• पोर्टेबल उपकरण
• ए/डी कन्वर्टर ड्राइवर
• फोटो डायोड प्री-एम्प
• एनालॉग फ़िल्टर
• डेटा अधिग्रहण
• नोटबुक और पीडीए
• सेंसर इंटरफ़ेस
विवरण
माइक्रोचिप टेक्नोलॉजी इंक MCP601/1R/2/3/4 परिवार के कम शक्ति वाले परिचालन एम्पलीफायर (ऑप एम्प) एकल (MCP601), एकल के साथ चिप चयन (CS) (MCP603), दोहरी (MCP602),और चतुर्भुज (MCP604) विन्यासये ऑपरेटिंग एम्पलीफायर एक उन्नत सीएमओएस तकनीक का उपयोग करते हैं जो कम पूर्वाग्रह वर्तमान, उच्च गति संचालन, उच्च ओपन-लूप लाभ और रेल-टू-रेल आउटपुट स्विंग प्रदान करता है।इस उत्पाद की पेशकश एक एकल आपूर्ति वोल्टेज के साथ काम करता है जो 2 के रूप में कम हो सकता है.7V, जबकि प्रति एम्पलीफायर 230 μA (सामान्य) की निष्क्रिय धारा खींच रहा है। इसके अलावा, सामान्य मोड इनपुट वोल्टेज सीमा जमीन के नीचे 0.3V तक जाती है,इन एम्पलीफायरों को एकल आपूर्ति संचालन के लिए आदर्श बना रहा है.
ये उपकरण कम शक्ति वाले बैटरी संचालित सर्किट के लिए उपयुक्त हैं, क्योंकि कम गतिहीन धारा,ए/डी कन्वर्ट ड्राइवर एम्पलीफायरों के लिए उनके व्यापक बैंडविड्थ के कारण या उनके कम इनपुट पूर्वाग्रह वर्तमान के कारण एंटी-अलाइजिंग फिल्टर के लिए.
MCP601, MCP602, और MCP603 मानक 8-लीड PDIP, SOIC, और TSSOP पैकेज में उपलब्ध हैं। MCP601 और MCP601R एक मानक 5-लीड SOT-23 पैकेज में भी उपलब्ध हैं,जबकि MCP603 एक मानक 6-लीड SOT-23 पैकेज में उपलब्ध है. MCP604 मानक 14-लीड PDIP, SOIC और TSSOP पैकेज में उपलब्ध है।
MCP601/1R/2/3/4 परिवार औद्योगिक और विस्तारित तापमान रेंज में उपलब्ध है और 2.7V से 6.0V तक बिजली की आपूर्ति रेंज है
सूचना
|
श्रेणी
|
|
|
|
एमएफआर
|
|
|
|
श्रृंखला
|
-
|
|
|
पैकेजिंग
|
ट्यूब
|
|
|
भाग की स्थिति
|
सक्रिय
|
|
|
एम्पलीफायर प्रकार
|
|
|
|
सर्किटों की संख्या
|
2
|
|
|
आउटपुट प्रकार
|
रेल से रेल
|
|
|
स्लीव दर
|
2.3V/μs
|
|
|
लाभ बैंडविड्थ उत्पाद
|
2.8 MHz
|
|
|
वर्तमान - इनपुट पूर्वाग्रह
|
1 पीए
|
|
|
वोल्टेज - इनपुट ऑफसेट
|
700 μV
|
|
|
वर्तमान - आपूर्ति
|
230μA (x2 चैनल)
|
|
|
वर्तमान - आउटपुट/चैनल
|
22 एमए
|
|
|
वोल्टेज - आपूर्ति अवधि (मिनट)
|
2.7 वी
|
|
|
वोल्टेज - आपूर्ति स्पैन (अधिकतम)
|
6 वी
|
|
|
परिचालन तापमान
|
-40°C ~ 85°C (TA)
|
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
|
|
पैकेज / मामला
|
8-SOIC (0.154", 3.90 मिमी चौड़ाई)
|
|
|
आपूर्तिकर्ता उपकरण पैकेज
|
8-एसओआईसी
|
|
|
मूल उत्पाद संख्या
|
चित्रण
