उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Function: | Step-Up, Step-Down | Output Configuration: | Positive or Negative |
|---|---|---|---|
| Topology: | Buck, Boost | Output Type: | Adjustable |
| Number of Outputs: | 1 | ||
| प्रमुखता देना: | MAX7221EWG+T एलईडी डिस्प्ले ड्राइवर,SPI इंटरफ़ेस एलईडी ड्राइवर आईसी,24-पिन एसओआईसी एलईडी कंट्रोलर |
||

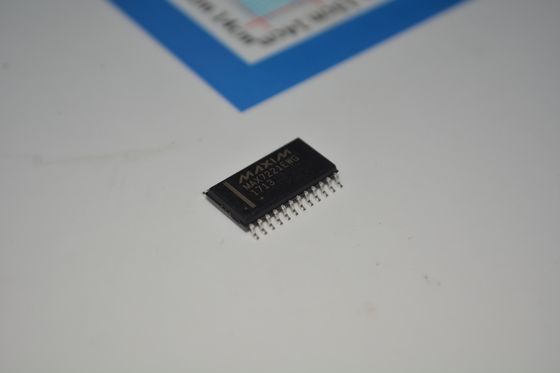

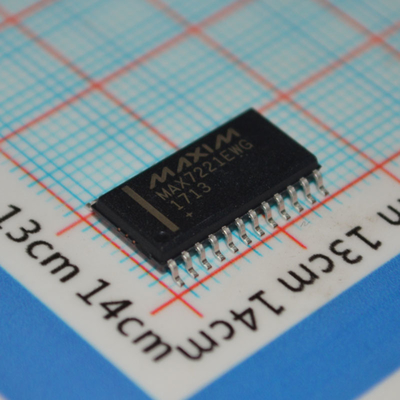

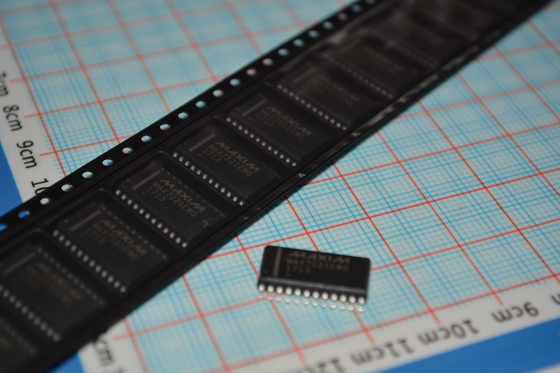

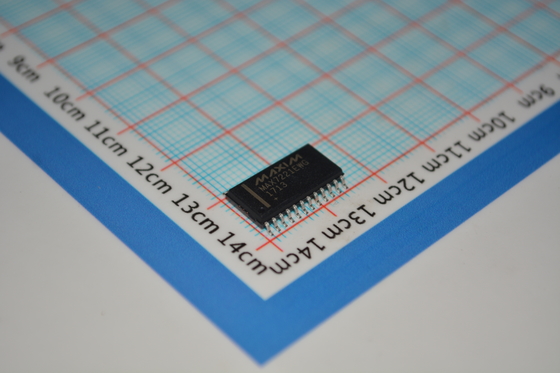

MAX7221EWG+T SPI इंटरफ़ेस 10MHz सीरियल डेटा दर 2.7V-5.5V ऑपरेशन व्यक्तिगत LED नियंत्रण और 24-पिन वाइड SOIC पैकेज के साथ 8-अंकीय LED डिस्प्ले ड्राइवर
andnbsp;
विशेषताएँ
● 10MHz सीरियल इंटरफ़ेस
● व्यक्तिगत LED सेगमेंट नियंत्रण
● डिकोड/नो-डिकोड अंक चयन
● 150andmu;A कम-पावर शटडाउन (डेटा बरकरार)
● डिजिटल और एनालॉग ब्राइटनेस नियंत्रण
● पावर-अप पर डिस्प्ले खाली
● कॉमन-कैथोड LED डिस्प्ले चलाएँ
● कम EMI के लिए स्लीव-रेट सीमित सेगमेंट ड्राइवर (MAX7221)
● SPI, QSPI, MICROWIRE सीरियल इंटरफ़ेस (MAX7221)
● 24-पिन DIP और SO पैकेज
andnbsp;
अनुप्रयोग
● बार-ग्राफ डिस्प्ले
● औद्योगिक नियंत्रक
● पैनल मीटर
● LED मैट्रिक्स डिस्प्ले
andnbsp;
विवरण
MAX7219/MAX7221 कॉम्पैक्ट, सीरियल इनपुट/आउटपुट कॉमन-कैथोड डिस्प्ले ड्राइवर हैं जो माइक्रोप्रोसेसर (andmu;Ps) को 8 अंकों तक के 7-सेगमेंट न्यूमेरिक LED डिस्प्ले, बार-ग्राफ डिस्प्ले, या 64 व्यक्तिगत LEDs से इंटरफ़ेस करते हैं। ऑन-चिप में एक BCD कोड-B डिकोडर, मल्टीप्लेक्स स्कैन सर्किट्री, सेगमेंट और डिजिट ड्राइवर, और एक 8x8 स्टैटिक RAM शामिल हैं जो प्रत्येक अंक को संग्रहीत करता है। सभी LEDs के लिए सेगमेंट करंट सेट करने के लिए केवल एक बाहरी प्रतिरोधक की आवश्यकता होती है। MAX7221 SPIandtrade;, QSPIandtrade;, और MICROWIREandtrade; के साथ संगत है, और इसमें EMI को कम करने के लिए स्लीव-रेट-सीमित सेगमेंट ड्राइवर हैं।
एक सुविधाजनक 4-वायर सीरियल इंटरफ़ेस सभी सामान्य andmu;Ps से जुड़ता है। पूरे डिस्प्ले को फिर से लिखे बिना व्यक्तिगत अंकों को संबोधित और अपडेट किया जा सकता है। MAX7219/MAX7221 उपयोगकर्ता को प्रत्येक अंक के लिए कोड-B डिकोडिंग या नो-डिकोड का चयन करने की भी अनुमति देते हैं।
डिवाइस में 150andmu;A कम-पावर शटडाउन मोड, एनालॉग और डिजिटल ब्राइटनेस नियंत्रण, एक स्कैन-लिमिट रजिस्टर शामिल है जो उपयोगकर्ता को 1 से 8 अंकों तक प्रदर्शित करने की अनुमति देता है, और एक टेस्ट मोड जो सभी LEDs को चालू करने के लिए मजबूर करता है।
3V ऑपरेशन या सेगमेंट ब्लिंकिंग की आवश्यकता वाले अनुप्रयोगों के लिए, MAX6951 डेटा शीट देखें।
andnbsp;
जानकारी
|
श्रेणी
|
andnbsp;
|
|
|
निर्माता
|
एनालॉग डिवाइसेस इंक./मैक्सिम इंटीग्रेटेड
|
andnbsp;
|
|
श्रृंखला
|
-
|
andnbsp;
|
|
पैकेजिंग
|
टेप और रील (TR)
कट टेप (CT)
डिजी-रीलandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
पार्ट स्थिति
|
सक्रिय
|
andnbsp;
|
|
डिस्प्ले प्रकार
|
LED
|
andnbsp;
|
|
कॉन्फ़िगरेशन
|
7 सेगमेंट + DP
|
andnbsp;
|
|
इंटरफ़ेस
|
4-वायर सीरियल
|
andnbsp;
|
|
अंक या अक्षर
|
8 अंक
|
andnbsp;
|
|
करंट - आपूर्ति
|
330 एमए
|
andnbsp;
|
|
वोल्टेज - आपूर्ति
|
4V ~ 5.5V
|
andnbsp;
|
|
ऑपरेटिंग तापमान
|
-40anddeg;C ~ 85anddeg;C
|
andnbsp;
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
andnbsp;
|
|
पैकेज / केस
|
24-SOIC (0.295", 7.50mm चौड़ाई)
|
andnbsp;
|
|
आपूर्तिकर्ता डिवाइस पैकेज
|
24-SOIC
|
andnbsp;
|
|
बेस उत्पाद नंबर
|
andnbsp;
