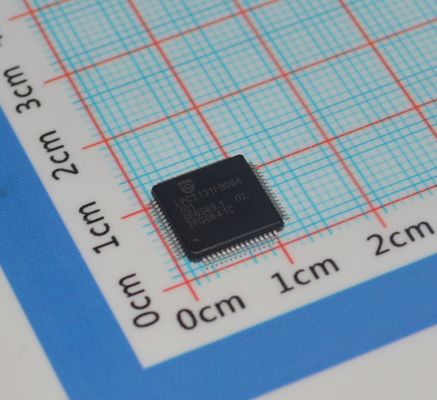

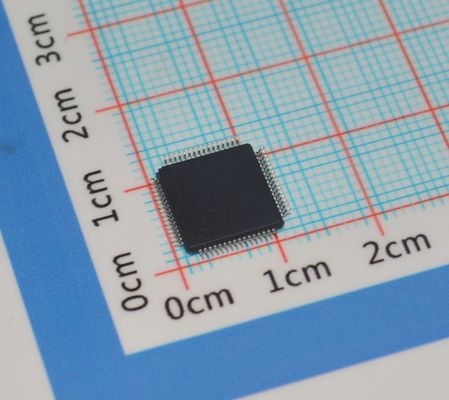

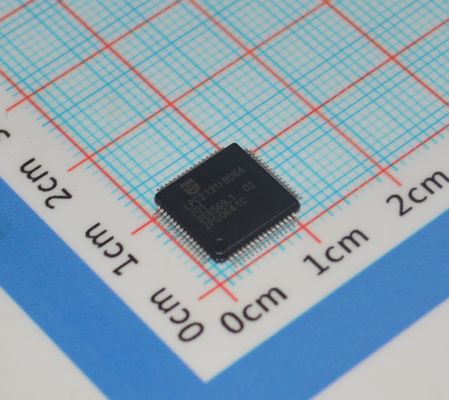

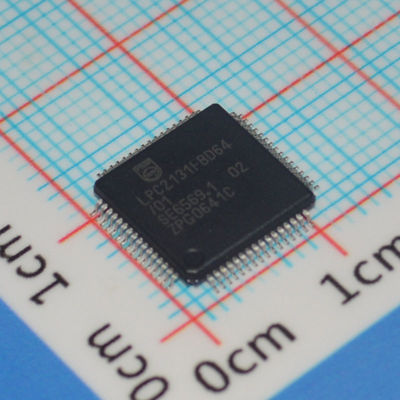

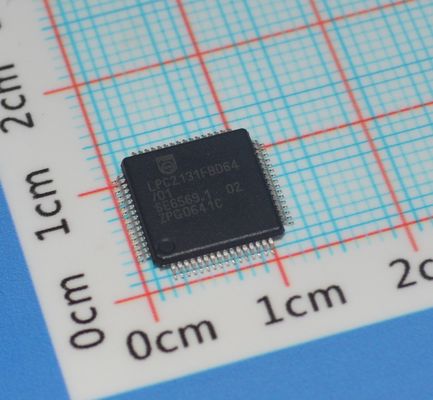

LPC2131FBD64/01, 15 ARM7 MCU 32-बिट RISC कोर 64KB फ़्लैश 16KB RAM 60MHz स्पीड USB 2.0 2x UART 64-LQFP -40°C से +85°C औद्योगिक ग्रेड

LPC2131FBD64/01,15 ARM7 MCU 32-बिट RISC कोर 64KB फ़्लैश 16KB RAM 60MHz स्पीड USB 2.0 2x UART 64-LQFP -40anddeg;C से +85anddeg;C इंडस्ट्रियल ग्रेड

औरnbsp;

विशेषताएं और लाभ

2.1 LPC213x/01 उपकरणों द्वारा लाए गए संवर्द्धन

 फ़ास्ट GPIO पोर्ट पोर्ट पिन टॉगलिंग को मूल LPC213x की तुलना में 3.5 गुना तक तेज़ सक्षम करते हैं। वे किसी भी समय पोर्ट पिन को पढ़ने की अनुमति भी देते हैं, चाहे उसका कार्य कुछ भी हो।

 ADC(s) के लिए समर्पित परिणाम रजिस्टर इंटरप्ट ओवरहेड को कम करते हैं।

 UART0/1 में फ़्रैक्शनल बॉड रेट जनरेटर, ऑटो-बॉडिंग क्षमताएं और हार्डवेयर में पूरी तरह से लागू हैंडशेक फ़्लो-कंट्रोल शामिल हैं।

 अतिरिक्त BOD नियंत्रण बिजली की खपत को और कम करने में सक्षम बनाता है।

2.2 LPC213x और LPC213x/01 के लिए सामान्य मुख्य विशेषताएं

 एक छोटे LQFP64 या HVQFN64 पैकेज में 16/32-बिट ARM7TDMI-S माइक्रो कंट्रोलर।

 ऑन-चिप स्टैटिक RAM का 8/16/32 kB और ऑन-चिप फ़्लैश प्रोग्राम मेमोरी का 32/64/128/256/512 kB। 128-बिट चौड़ा इंटरफ़ेस/एक्सेलेरेटर हाई-स्पीड 60 मेगाहर्ट्ज ऑपरेशन को सक्षम करता है।

 इन-सिस्टम प्रोग्रामिंग/इन-एप्लीकेशन प्रोग्रामिंग (ISP/IAP) ऑन-चिप बूटलोडर सॉफ़्टवेयर के माध्यम से। 400 ms में सिंगल फ़्लैश सेक्टर या फुल चिप इरेज़ और 1 ms में 256 B का प्रोग्रामिंग।

 एम्बेडेडICE RT और एम्बेडेड ट्रेस इंटरफेस ऑन-चिप RealMonitor सॉफ़्टवेयर और इंस्ट्रक्शन निष्पादन के हाई-स्पीड ट्रेसिंग के साथ रियल-टाइम डिबगिंग प्रदान करते हैं।

 एक (LPC2131/32) या दो (LPC2134/36/38) 8-चैनल 10-बिट ADC कुल मिलाकर 16 एनालॉग इनपुट प्रदान करते हैं, जिसमें रूपांतरण समय 2.44 जितना कम होता है

s प्रति चैनल।

 सिंगल 10-बिट DAC वैरिएबल एनालॉग आउटपुट प्रदान करता है (LPC2132/34/36/38)।

 दो 32-बिट टाइमर/बाहरी इवेंट काउंटर (प्रत्येक में चार कैप्चर और चार तुलना चैनल के साथ), PWM यूनिट (छह आउटपुट) और वॉचडॉग।

 स्वतंत्र बिजली और समर्पित 32 kHz क्लॉक इनपुट के साथ कम बिजली का रियल-टाइम क्लॉक।

 कई सीरियल इंटरफेस जिनमें दो UART (16C550), दो फ़ास्ट I2C-बस (400 kbit/s), बफ़रिंग और वैरिएबल डेटा लंबाई क्षमताओं के साथ SPI और SSP शामिल हैं।

 कॉन्फ़िगर करने योग्य प्राथमिकताओं और वेक्टर पतों के साथ वेक्टर इंटरप्ट कंट्रोलर।

 छोटे LQFP64 या HVQFN पैकेज में अड़तालीस 5 V सहिष्णु सामान्य प्रयोजन I/O पिन तक।

 नौ एज या लेवल सेंसिटिव एक्सटर्नल इंटरप्ट पिन तक उपलब्ध हैं।

 100 us के सेटलिंग टाइम के साथ प्रोग्रामेबल ऑन-चिप PLL से उपलब्ध 60MHz अधिकतम CPU क्लॉक।

 ऑन-चिप इंटीग्रेटेड ऑसिलेटर 1 MHz से 30 MHz की रेंज में बाहरी क्रिस्टल के साथ और 50 MHz तक के बाहरी ऑसिलेटर के साथ संचालित होता है।

 पावर सेविंग मोड में आइडल और पावर-डाउन शामिल हैं।

 अतिरिक्त बिजली अनुकूलन के लिए परिधीय कार्यों के साथ-साथ परिधीय क्लॉक स्केलिंग डाउन का व्यक्तिगत सक्षम/अक्षम।

 बाहरी इंटरप्ट या BOD के माध्यम से पावर-डाउन मोड से प्रोसेसर वेक-अप।

 POR और BOD सर्किट के साथ सिंगल पावर सप्लाई चिप:

CPU ऑपरेटिंग वोल्टेज रेंज 3.0 V से 3.6 V (3.3 V औरplusmn;10 %) 5 V सहिष्णु I/O पैड के साथ।

औरnbsp;

सामान्य विवरण

उत्पाद डेटा शीट LPC2131/32/34/36/38 माइक्रो कंट्रोलर एक 16/32-बिट ARM7TDMI-S CPU पर आधारित हैं जिसमें रियल-टाइम एमुलेशन और एम्बेडेड ट्रेस सपोर्ट है, जो माइक्रो कंट्रोलर को 32 kB, 64 kB, 128 kB, 256 kB और 512 kB एम्बेडेड हाई-स्पीड फ़्लैश मेमोरी के साथ जोड़ता है। एक 128-बिट चौड़ा मेमोरी इंटरफ़ेस और एक अनूठी एक्सेलेरेटर आर्किटेक्चर अधिकतम क्लॉक दर पर 32-बिट कोड निष्पादन को सक्षम करता है। महत्वपूर्ण कोड आकार अनुप्रयोगों के लिए, वैकल्पिक 16-बिट थंब मोड न्यूनतम प्रदर्शन दंड के साथ कोड को 30% से अधिक कम कर देता है।

अपने छोटे आकार और कम बिजली की खपत के कारण, ये माइक्रो कंट्रोलर उन अनुप्रयोगों के लिए आदर्श हैं जहां लघुकरण एक प्रमुख आवश्यकता है, जैसे एक्सेस कंट्रोल और पॉइंट-ऑफ-सेल। सीरियल संचार इंटरफेस की एक विस्तृत श्रृंखला और 8 kB, 16 kB और 32 kB के ऑन-चिप SRAM विकल्पों के साथ, वे संचार गेटवे और प्रोटोकॉल कन्वर्टर्स, सॉफ्ट मोडेम, वॉयस रिकॉग्निशन और लो-एंड इमेजिंग के लिए बहुत उपयुक्त हैं, जो बड़े बफर आकार और उच्च प्रसंस्करण शक्ति दोनों प्रदान करते हैं। विभिन्न 32-बिट टाइमर, सिंगल या डुअल 10-बिट 8-चैनल ADC(s), 10-बिट DAC, PWM चैनल और 47 GPIO लाइनें नौ एज या लेवल सेंसिटिव एक्सटर्नल इंटरप्ट पिन तक इन माइक्रो कंट्रोलर को विशेष रूप से औद्योगिक नियंत्रण और चिकित्सा प्रणालियों के लिए उपयुक्त बनाती हैं।
