LM25119PSQ/NOPB Buck Controller 4.5-42V इनपुट 100V/10A MOSFET ड्राइव 200kHz-1MHz फ्रीक्वेंसी सिंक रेक्ट एडजस्टेबल UVLO थर्मल प्रोटेक्शन 16-WQFN, -40°C से +125°C

LM25119PSQ/NOPB बक कंट्रोलर 4.5-42V इनपुट 100V/10A MOSFET ड्राइव 200kHz-1MHz फ्रीक्वेंसी सिंक रेक्ट एडजस्टेबल UVLO थर्मल प्रोटेक्शन 16-WQFN, -40anddeg;C से +125anddeg;C

औरnbsp;

विशेषताएँ

औरbull; एमुलेटेड पीक करंट मोड कंट्रोल

औरbull; वाइड ऑपरेटिंग रेंज (4.5 V से 42 V)

औरbull; डुअल आउटपुट या इंटरलीव्ड सिंगल आउटपुट के लिए आसानी से कॉन्फ़िगर करने योग्य

औरbull; मजबूत 3.3-ए पीक गेट ड्राइव

औरbull; स्विचिंग फ्रीक्वेंसी 750 kHz तक प्रोग्रामेबल

औरbull; वैकल्पिक डायोड एमुलेशन मोड

औरbull; 0.8 V से प्रोग्रामेबल आउटपुट

औरbull; सटीक 1.5% वोल्टेज संदर्भ

औरbull; प्रोग्रामेबल करंट लिमिट

औरbull; हिचकी मोड ओवरलोड प्रोटेक्शन

औरbull; प्रोग्रामेबल सॉफ्ट-स्टार्ट

औरbull; प्रोग्रामेबल लाइन अंडरवॉल्टेज लॉकआउट

औरbull; बाहरी बायस आपूर्ति के लिए स्वचालित स्विचओवर

औरbull; चैनल2 इनेबल लॉजिक इनपुट

औरbull; थर्मल शटडाउन

औरbull; लीडलेस 32-पिन WQFN पैकेज

औरnbsp;

अनुप्रयोग

औरbull; औद्योगिक डीसी-डीसी मोटर ड्राइवर

औरbull; दूरसंचार सर्वर और राउटर

औरnbsp;

विवरण

LM25119 डिवाइस एक डुअल सिंक्रोनस बक कंट्रोलर है जो उच्च वोल्टेज या व्यापक रूप से भिन्न इनपुट आपूर्ति से स्टेप-डाउन रेगुलेटर अनुप्रयोगों के लिए अभिप्रेत है। नियंत्रण विधि एक एमुलेटेड करंट रैंप का उपयोग करके करंट मोड नियंत्रण पर आधारित है। करंट मोड नियंत्रण अंतर्निहित लाइन फीडफॉरवर्ड, चक्र-दर-चक्र करंट लिमिटिंग और आसान-लूप क्षतिपूर्ति प्रदान करता है। एक एमुलेटेड कंट्रोल रैंप का उपयोग पल्स चौड़ाई मॉड्यूलेशन सर्किट की शोर संवेदनशीलता को कम करता है, जिससे उच्च इनपुट वोल्टेज अनुप्रयोगों में आवश्यक बहुत छोटे ड्यूटी चक्रों का विश्वसनीय नियंत्रण होता है। स्विचिंग फ्रीक्वेंसी 50 kHz से 750 kHz तक प्रोग्रामेबल है। LM25119 डिवाइस एडेप्टिव डेड-टाइम कंट्रोल के साथ बाहरी हाई-साइड और लो साइड एन-चैनल एमओएस पावर स्विच को चलाता है। एक उपयोगकर्ता-चयनित डायोड एमुलेशन मोड हल्के लोड स्थितियों में बेहतर दक्षता के लिए असंतत मोड ऑपरेशन को सक्षम करता है। बाहरी बायस में स्वचालित स्विच-ओवर के साथ एक उच्च वोल्टेज बायस रेगुलेटर आगे दक्षता में सुधार करता है। अतिरिक्त सुविधाओं में थर्मल शटडाउन, फ्रीक्वेंसी सिंक्रोनाइज़ेशन, चक्र-दर-चक्र और हिचकी मोड करंट लिमिट और एडजस्टेबल लाइन अंडरवॉल्टेज लॉकआउट शामिल हैं। डिवाइस एक पावर एन्हांस्ड लीडलेस 32-पिन WQFN पैकेज में उपलब्ध है जिसमें थर्मल अपव्यय में सहायता के लिए एक उजागर डाई अटैच पैड है।

औरnbsp;

जानकारी

औरnbsp;

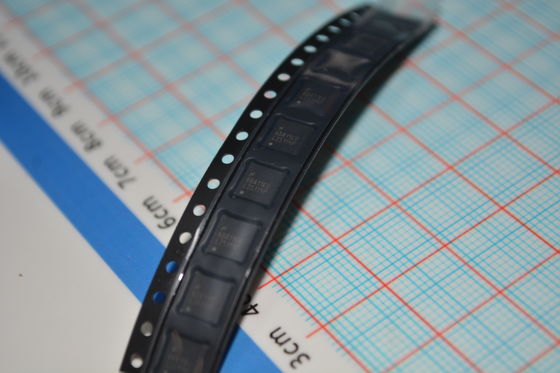

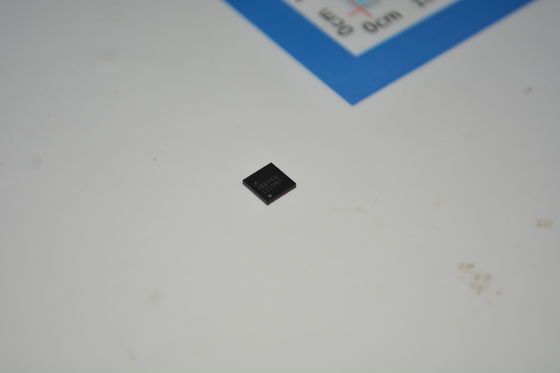

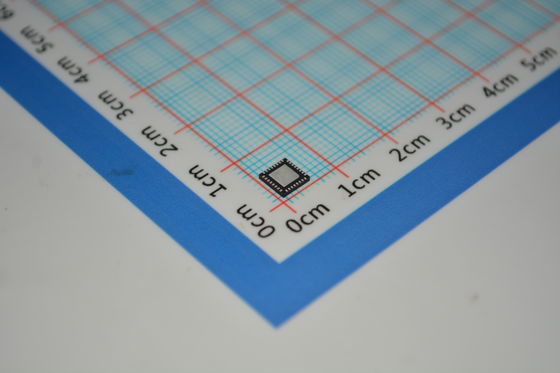

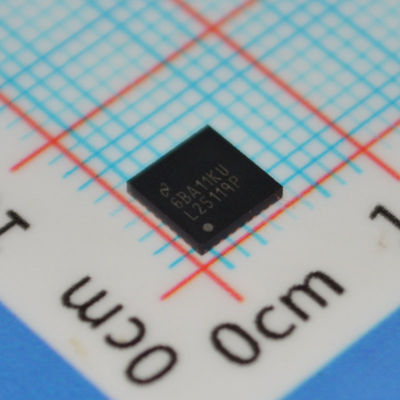

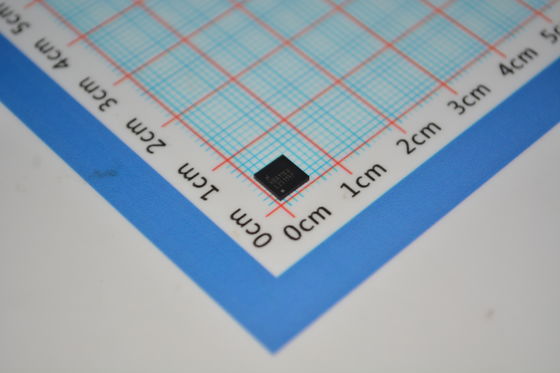

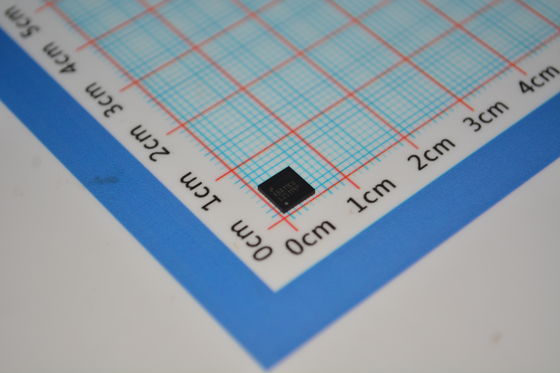

चित्रण

औरnbsp;

हमारा लाभ:

• उच्च गुणवत्ता वाले उत्पाद --- हमारे ऑफ़र 100% नए और मूल, ROHS हैं
• प्रतिस्पर्धी मूल्य --- अच्छे मूल्य के साथ अच्छे खरीद चैनल।
• पेशेवर सेवा --- शिपमेंट से पहले सख्त गुणवत्ता परीक्षण, और खरीद के बाद उत्तम बिक्री के बाद सेवा।
• पर्याप्त इन्वेंट्री --- हमारी मजबूत खरीद टीम के समर्थन के साथ,
• तेज़ डिलीवरी --- हम भुगतान की पुष्टि के बाद 1-3 कार्य दिवसों के भीतर माल भेज देंगे।

औरnbsp;

यह सुनिश्चित करें कि आपकी सभी प्रकार के घटकों की आवश्यकता पूरी हो।^_^


उत्पाद सूची
इलेक्ट्रॉनिक घटकों की एक श्रृंखला की आपूर्ति करें, अर्धचालकों की पूरी श्रृंखला, सक्रिय औरamp; निष्क्रिय घटक। हम आपको पीसीबी के बीओएम के लिए सब कुछ प्राप्त करने में मदद कर सकते हैं, एक शब्द में, आप यहां वन-स्टॉप समाधान प्राप्त कर सकते हैं,


ऑफ़र में शामिल हैं:
एकीकृत सर्किट, मेमोरी आईसी, डायोड, ट्रांजिस्टर, कैपेसिटर, रेसिस्टर, वैरिस्टर, फ्यूज, ट्रिमर एंडamp; पोटेंशियोमीटर, ट्रांसफॉर्मर, बैटरी, केबल, रिले, स्विच, कनेक्टर, टर्मिनल ब्लॉक, क्रिस्टल एंडamp; ऑसिलेटर, इंडक्टर, सेंसर, ट्रांसफॉर्मर, आईजीबीटी ड्राइवर, एलईडी, एलसीडी, कनवर्टर, पीसीबी (प्रिंटेड सर्किट बोर्ड), पीसीबा (पीसीबी असेंबली)

ब्रांड में मजबूत:
माइक्रोचिप, मैक्स, एडी, टीआई, एटमेल, एसटी, ऑन, एनएस, इंटरसिल, विनबॉन्ड, विशे, आईएसएसआई, इन्फिनियन, एनईसी, फेयरचाइल्ड, ओमरॉन, यागेओ, टीडीके, आदि
