उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Function: | Step-Up, Step-Down | Output Configuration: | Positive or Negative |
|---|---|---|---|
| Topology: | Buck, Boost | Output Type: | Adjustable |
| Number of Outputs: | 1 | ||
| प्रमुखता देना: | ADM2486BRWZ अलग-थलग RS-485 ट्रांससीवर,500kbps RS-485 ट्रांससीवर 2.5kV अलगाव के साथ,पीएलसी मोटर नियंत्रण के लिए औद्योगिक आरएस-485 ट्रांससीवर |
||
ADM2486BRWZ पृथक RS-485 ट्रांससीवर 500kbps 2.5kV अलगाव औरप्लसmn;15kV ESD 3V/5V लॉजिक हाई CMR इंडस्ट्रियल टेम्प PLC/मोटर नियंत्रण के लिए
औरnbsp;
विशेषताएँ
► हाफ-डुप्लेक्स, पृथक RS-485 ट्रांससीवर
► PROFIBUSandreg; अनुरूप
► ANSI EIA/TIA 485-A और ISO 8482: 1987(E) अनुरूप
► 20 Mbps डेटा दर
► 5 V या 3 V ऑपरेशन (VDD1)
► उच्च कॉमन-मोड क्षणिक प्रतिरक्षा: औरgt;25 kV/औरmu;s
► पृथक DE स्थिति आउटपुट
► रिसीवर ओपन-सर्किट, फ़ेल-सेफ़ डिज़ाइन
► थर्मल शटडाउन सुरक्षा
► बस पर 50 नोड
► सुरक्षा और नियामक अनुमोदन
► UL 1577
► VISO = 1 मिनट के लिए 2500 V rms
► IEC/CSA 62368-1
► IEC/CSA 61010-1
► DIN EN IEC 60747-17 (VDE 0884-17)
► VIORM = 560 V पीक
► ऑपरेटिंग तापमान रेंज: औरminus;40anddeg;C से +85anddeg;C
औरnbsp;
अनुप्रयोग
► पृथक RS-485/RS-422 इंटरफेस
► PROFIBUS नेटवर्क
► औद्योगिक फ़ील्ड नेटवर्क
► मल्टीपॉइंट डेटा ट्रांसमिशन सिस्टम
औरnbsp;
विवरण
ADM2486 विभेदक बस ट्रांससीवर एक एकीकृत, गैल्वेनिक रूप से पृथक घटक है जिसे मल्टीपॉइंट बस ट्रांसमिशन लाइनों पर द्विदिश डेटा संचार के लिए डिज़ाइन किया गया है। यह संतुलित ट्रांसमिशन लाइनों के लिए डिज़ाइन किया गया है और ANSI EIA/TIA-485-A और ISO 8482: 1987(E) का अनुपालन करता है।
डिवाइस एनालॉग डिवाइसेस iCouplerandreg; तकनीक को एक 3-चैनल आइसोलेटर, एक थ्री-स्टेट डिफरेंशियल लाइन ड्राइवर और एक डिफरेंशियल इनपुट रिसीवर को एक ही पैकेज में संयोजित करने के लिए नियोजित करता है। डिवाइस का लॉजिक साइड या तो 5 V या 3 V आपूर्ति से संचालित होता है, और बस साइड एक पृथक 5 V आपूर्ति का उपयोग करता है।
ADM2486 ड्राइवर में एक सक्रिय-उच्च सक्षम सुविधा है। ड्राइवर विभेदक आउटपुट और रिसीवर विभेदक इनपुट आंतरिक रूप से एक विभेदक इनपुट/आउटपुट पोर्ट बनाने के लिए जुड़े होते हैं जो ड्राइवर अक्षम होने पर या VDD1 या VDD2 = 0 V होने पर बस पर न्यूनतम लोडिंग लगाता है। एक सक्रिय-उच्च रिसीवर अक्षम भी प्रदान किया जाता है। Rev. F दस्तावेज़ प्रतिक्रिया तकनीकी सहायता कार्यात्मक ब्लॉक आरेख चित्र 1. ऐसी सुविधा जो प्राप्त आउटपुट को उच्च प्रतिबाधा स्थिति में प्रवेश करने का कारण बनती है।
डिवाइस में आउटपुट शॉर्ट सर्किट और उन स्थितियों से बचाने के लिए करंट-लिमिटिंग और थर्मल शटडाउन विशेषताएं हैं जहां बस विवाद अत्यधिक बिजली अपव्यय का कारण बन सकता है। भाग को औद्योगिक तापमान रेंज पर पूरी तरह से निर्दिष्ट किया गया है और यह 16-लीड, वाइड बॉडी SOIC पैकेज में उपलब्ध है।
औरnbsp;
जानकारी
|
श्रेणी
|
औरnbsp;
|
|
|
एमएफआर
|
औरnbsp;
|
|
|
श्रृंखला
|
औरnbsp;
|
|
|
पैकेजिंग
|
ट्यूब
|
औरnbsp;
|
|
भाग की स्थिति
|
सक्रिय
|
औरnbsp;
|
|
प्रौद्योगिकी
|
चुंबकीय युग्मन
|
औरnbsp;
|
|
प्रकार
|
RS422, RS485
|
औरnbsp;
|
|
पृथक शक्ति
|
नहीं
|
औरnbsp;
|
|
चैनलों की संख्या
|
3
|
औरnbsp;
|
|
इनपुट - साइड 1/साइड 2
|
2/1
|
औरnbsp;
|
|
चैनल प्रकार
|
द्विदिश
|
औरnbsp;
|
|
वोल्टेज - अलगाव
|
2500Vrms
|
औरnbsp;
|
|
कॉमन मोड क्षणिक प्रतिरक्षा (न्यूनतम)
|
25kV/औरमाइक्रो;s
|
औरnbsp;
|
|
डेटा दर
|
औरnbsp;
|
|
|
प्रसार विलंब tpLH / tpHL (अधिकतम)
|
55ns, 55ns
|
औरnbsp;
|
|
पल्स चौड़ाई विरूपण (अधिकतम)
|
5ns
|
औरnbsp;
|
|
वृद्धि / गिरावट का समय (टाइप)
|
5ns, 5ns
|
औरnbsp;
|
|
वोल्टेज - आपूर्ति
|
3V, 5V
|
औरnbsp;
|
|
ऑपरेटिंग तापमान
|
-40anddeg;C ~ 85anddeg;C
|
औरnbsp;
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
औरnbsp;
|
|
पैकेज / केस
|
औरnbsp;
|
|
|
आपूर्तिकर्ता डिवाइस पैकेज
|
16-SOIC
|
औरnbsp;
|
|
आधार उत्पाद संख्या
|
औरnbsp;

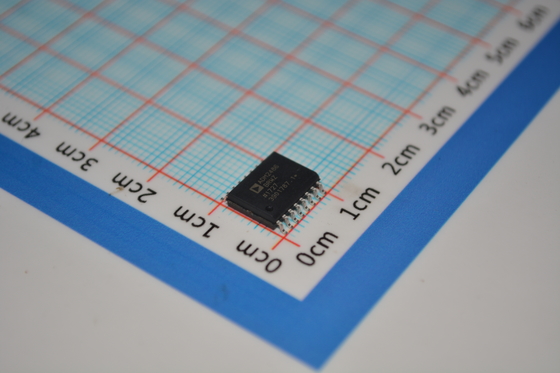

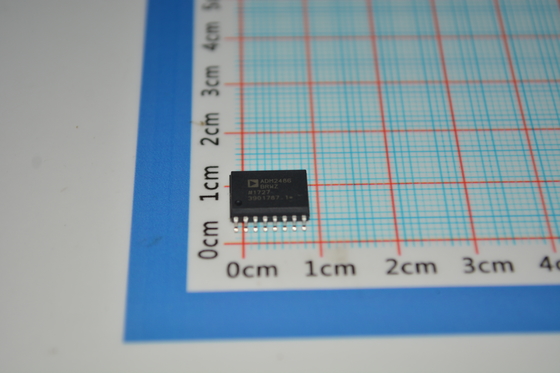

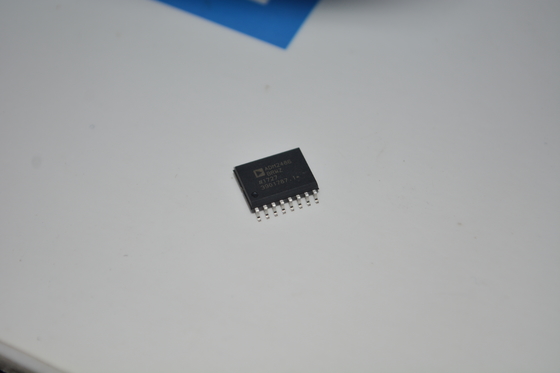

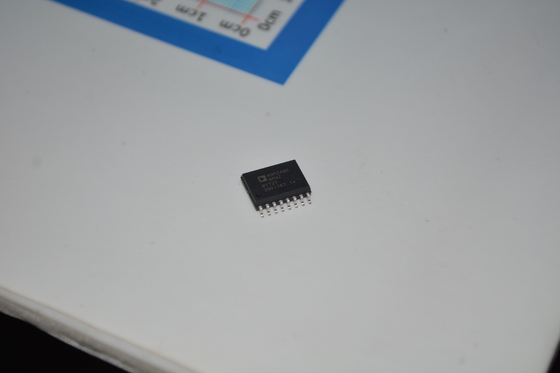

चित्रण
