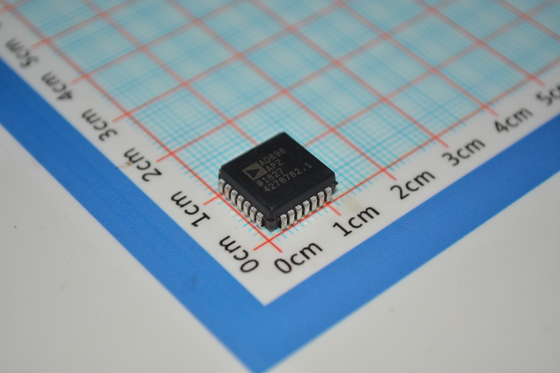

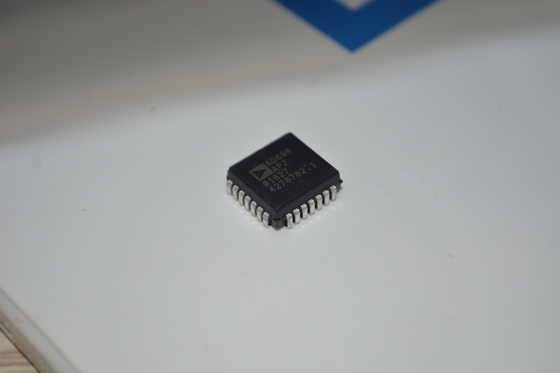

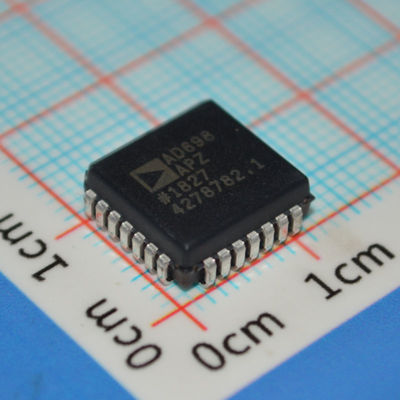

AD698APZ LVDT सिग्नल कंडीशनर ±12V से ±15V ऑपरेशन 20kHz बैंडविड्थ 0.25% रैखिकता सिंगल/डुअल सप्लाई औद्योगिक तापमान रेंज स्थिति संवेदन और गति नियंत्रण के लिए

AD698APZ LVDT सिग्नल कंडीशनर औरप्लसmn;12V से औरप्लसmn;15V ऑपरेशन 20kHz बैंडविड्थ 0.25% रैखिकता सिंगल/डुअल सप्लाई इंडस्ट्रियल टेम्प रेंज स्थिति सेंसिंग औरamp; मोशन कंट्रोल के लिए

औरnbsp;

विशेषताएँ

सिंगल चिप सॉल्यूशन, जिसमें इंटरनल ऑसिलेटर और वोल्टेज रेफरेंस शामिल हैं

कोई समायोजन आवश्यक नहीं

हाफ-ब्रिज, 4-वायर LVDT से इंटरफेस

DC आउटपुट स्थिति के समानुपाती

20 Hz से 20 kHz आवृत्ति रेंज

यूनिपोलर या बाइपोलर आउटपुट

AC ब्रिज सिग्नल को भी डिकोड करेगा

उत्कृष्ट प्रदर्शन

औरnbsp; रैखिकता: 0.05%

औरnbsp; आउटपुट वोल्टेज: 11 V

औरnbsp; गेन ड्रिफ्ट: 20 ppm/C (typ)

औरnbsp; ऑफसेट ड्रिफ्ट: 5 ppm/C (typ)

औरnbsp;

अनुप्रयोग

AD598 के लिए अधिकांश अनुप्रयोगों को AD698 के साथ भी लागू किया जा सकता है। विस्तृत स्पष्टीकरण के लिए कृपया AD598 के लिए लिखे गए अनुप्रयोगों को देखें।

देखें AD598 डेटा शीट:

औरndash; प्रूविंग रिंग-वेट स्केल

औरndash; मल्टीपल LVDTs का सिंक्रोनस ऑपरेशन

औरndash; हाई रेजोल्यूशन पोजीशन-टू-फ्रीक्वेंसी सर्किट

इस सर्किट का उपयोग स्ट्रेन गेज जैसे प्रतिरोधक पुलों के लिए, या प्रेरक या कैपेसिटिव पुलों के लिए किया जा सकता है जो आमतौर पर दबाव या प्रवाह सेंसर के लिए उपयोग किए जाते हैं। इन सेंसर के निम्न स्तर के सिग्नल आउटपुट शोर और हस्तक्षेप के प्रति संवेदनशील होते हैं और एसी सिग्नल प्रोसेसिंग तकनीकों के लिए अच्छे उम्मीदवार होते हैं।

औरnbsp;

विवरण

AD698 एक संपूर्ण, मोनोलिथिक लीनियर वेरिएबल डिफरेंशियल ट्रांसफॉर्मर (LVDT) सिग्नल कंडीशनिंग सबसिस्टम है। इसका उपयोग LVDTs के साथ मिलकर ट्रांसड्यूसर मैकेनिकल स्थिति को उच्च डिग्री सटीकता और दोहराव के साथ एक यूनिपोलर या बाइपोलर डीसी वोल्टेज में बदलने के लिए किया जाता है। सभी सर्किट फ़ंक्शन चिप पर शामिल हैं। आवृत्ति और लाभ सेट करने के लिए कुछ बाहरी निष्क्रिय घटकों के अतिरिक्त, AD698 कच्चे LVDT आउटपुट को एक स्केल्ड डीसी सिग्नल में परिवर्तित करता है। डिवाइस हाफ-ब्रिज LVDTs, सीरीज ऑपोज्ड कॉन्फ़िगरेशन (4-वायर) में जुड़े LVDTs और RVDTs के साथ काम करेगा।

AD698 में LVDT प्राइमरी को चलाने के लिए एक कम विरूपण साइन वेव ऑसिलेटर है। AD698 के दो सिंक्रोनस डिमॉड्यूलेशन चैनलों का उपयोग प्राइमरी और सेकेंडरी एम्पलीट्यूड का पता लगाने के लिए किया जाता है। भाग सेकेंडरी के आउटपुट को प्राइमरी के एम्पलीट्यूड से विभाजित करता है और एक स्केल फैक्टर से गुणा करता है। यह प्राइमरी ड्राइव के एम्पलीट्यूड में बहाव के कारण स्केल फैक्टर त्रुटियों को समाप्त करता है, तापमान प्रदर्शन और स्थिरता में सुधार करता है।

AD698 LVDT इंटरफेसिंग के पारंपरिक दृष्टिकोणों से जुड़े कई नुकसानों को खत्म करने के लिए एक अद्वितीय रैटियोमेट्रिक आर्किटेक्चर का उपयोग करता है। इस नए सर्किट के लाभ हैं: कोई समायोजन आवश्यक नहीं है; तापमान स्थिरता में सुधार हुआ है; और ट्रांसड्यूसर इंटरचेंजबिलिटी में सुधार हुआ है।

औरnbsp;

जानकारी

औरnbsp;

ड्राइंग
