हम संचार मॉड्यूल, एंटेना, पीसीबी, पीसीबीए, और पीसीबी बोम के सभी घटकों से एक-स्टॉप समाधान सेवा प्रदान करते हैं।
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Function: | Step-Up, Step-Down | Output Configuration: | Positive or Negative |
|---|---|---|---|
| Topology: | Buck, Boost | Output Type: | Adjustable |
| Number of Outputs: | 1 | ||
| प्रमुखता देना: | IR2110PBF उच्च निम्न साइड ड्राइवर,600V रेटेड MOSFET ड्राइवर IC,PDIP पैकेज मोटर नियंत्रण IC |
||

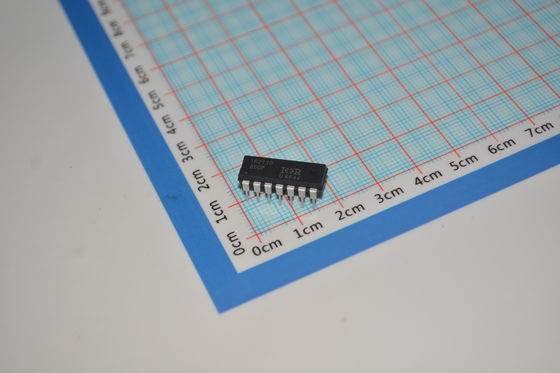

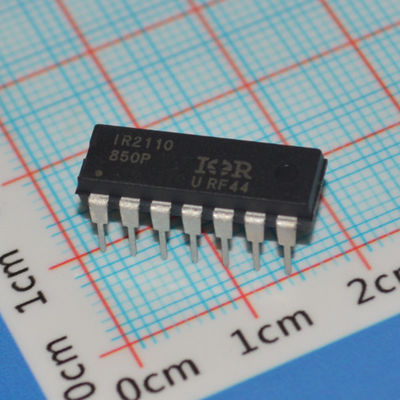

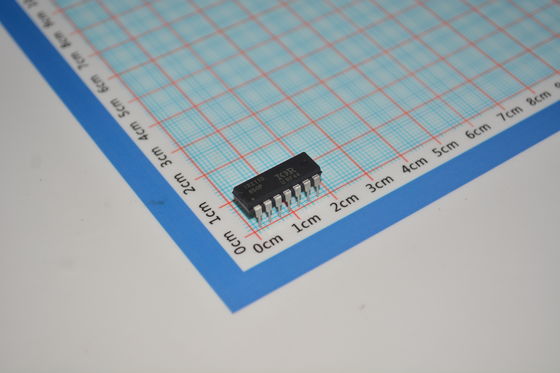

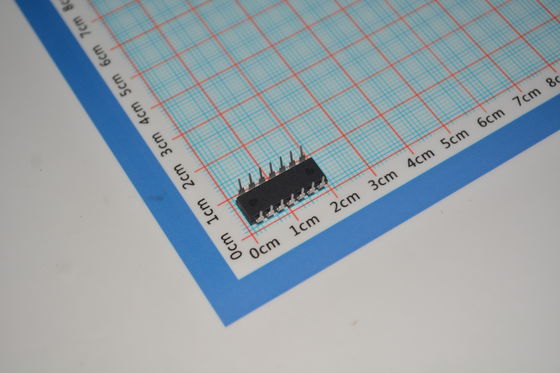

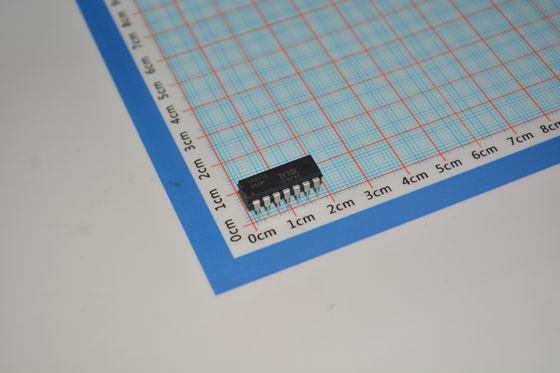

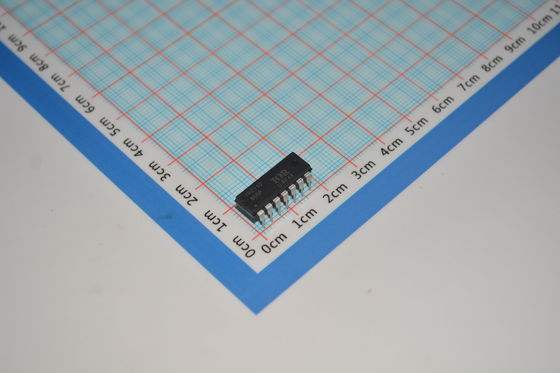

IR2110PBF 600V रेटिंग के साथ हाई/लो साइड ड्राइवर, 2.5A पीक आउटपुट, 10V-20V सप्लाई, 120ns स्विचिंग, UVLO सुरक्षा और कॉम्पैक्ट PDIP पैकेज
andnbsp;
विशेषताएँ
andbull; बूटस्ट्रैप ऑपरेशन के लिए डिज़ाइन किया गया फ्लोटिंग चैनल +500V या +600V तक पूरी तरह से चालू नकारात्मक क्षणिक वोल्टेज dV/dt प्रतिरोधी
andbull; गेट ड्राइव आपूर्ति रेंज 10 से 20V तक
andbull; दोनों चैनलों के लिए अंडरवॉल्टेज लॉकआउट
andbull; 3.3V लॉजिक संगत 3.3V से 20V तक अलग लॉजिक सप्लाई रेंज लॉजिक और पावर ग्राउंड andplusmn;5V ऑफसेट
andbull; पुल-डाउन के साथ CMOS श्मिट-ट्रिगर इनपुट
andbull; चक्र द्वारा चक्र एज-ट्रिगर शटडाउन लॉजिक
andbull; दोनों चैनलों के लिए मिलान किया गया प्रसार विलंब
andbull; इनपुट के साथ चरण में आउटपुट
andnbsp;
अनुप्रयोग
मोटर ड्राइव सिस्टम
ब्रशलेस डीसी (BLDC) मोटर ड्राइव
औद्योगिक सर्वो मोटर नियंत्रक
पावर टूल मोटर ड्राइव सर्किट
पावर रूपांतरण सिस्टम
DC-AC इन्वर्टर (सौर/यूपीएस अनुप्रयोग)
उच्च आवृत्ति स्विच-मोड बिजली आपूर्ति (SMPS)
क्लास डी ऑडियो पावर एम्पलीफायर
औद्योगिक पावर इलेक्ट्रॉनिक्स
परिवर्तनीय आवृत्ति ड्राइव सर्किट
वेल्डिंग मशीन पावर मॉड्यूल
इंडक्शन हीटिंग उपकरण
नई ऊर्जा अनुप्रयोग
फोटोवोल्टिक इन्वर्टर गेट ड्राइव
ईवी चार्जिंग स्टेशन
पवन ऊर्जा कनवर्टर
andnbsp;
विवरण
IR2110/IR2113 उच्च वोल्टेज, उच्च गति वाले पावर MOSFET और IGBT ड्राइवर हैं जिनमें स्वतंत्र उच्च और निम्न साइड संदर्भ आउटपुट चैनल हैं। मालिकाना HVIC और लैच प्रतिरोधी CMOS प्रौद्योगिकियां मजबूत एकाश्म निर्माण को सक्षम करती हैं। लॉजिक इनपुट मानक CMOS या LSTTL आउटपुट के साथ संगत हैं, जो 3.3V लॉजिक तक हैं। आउटपुट ड्राइवर न्यूनतम ड्राइवर क्रॉस-कंडक्शन के लिए डिज़ाइन किए गए उच्च पल्स करंट बफर स्टेज की सुविधा देते हैं। प्रसार में देरी उच्च आवृत्ति अनुप्रयोगों में उपयोग को सरल बनाने के लिए मेल खाती है। फ्लोटिंग चैनल का उपयोग उच्च साइड कॉन्फ़िगरेशन में एक N-चैनल पावर MOSFET या IGBT को चलाने के लिए किया जा सकता है जो 500 या 600 वोल्ट तक संचालित होता है।
andnbsp;
जानकारी
|
श्रेणी
|
andnbsp;
|
|
|
निर्माता
|
इन्फिनियन टेक्नोलॉजीज
|
andnbsp;
|
|
श्रृंखला
|
-
|
andnbsp;
|
|
पैकेजिंग
|
ट्यूब
|
andnbsp;
|
|
पार्ट स्थिति
|
नए डिजाइनों के लिए नहीं
|
andnbsp;
|
|
डिजीकी प्रोग्रामेबल
|
सत्यापित नहीं
|
andnbsp;
|
|
संचालित कॉन्फ़िगरेशन
|
हाफ-ब्रिज
|
andnbsp;
|
|
चैनल प्रकार
|
स्वतंत्र
|
andnbsp;
|
|
ड्राइवरों की संख्या
|
2
|
andnbsp;
|
|
गेट प्रकार
|
IGBT, MOSFET (N-चैनल)
|
andnbsp;
|
|
वोल्टेज - आपूर्ति
|
3.3V ~ 20V
|
andnbsp;
|
|
लॉजिक वोल्टेज - VIL, VIH
|
6V, 9.5V
|
andnbsp;
|
|
करंट - पीक आउटपुट (स्रोत, सिंक)
|
2A, 2A
|
andnbsp;
|
|
इनपुट प्रकार
|
गैर-इनवर्टिंग
|
andnbsp;
|
|
उच्च साइड वोल्टेज - अधिकतम (बूटस्ट्रैप)
|
500 V
|
andnbsp;
|
|
राइज / फॉल टाइम (Typ)
|
25ns, 17ns
|
andnbsp;
|
|
ऑपरेटिंग तापमान
|
-40anddeg;C ~ 150anddeg;C (TJ)
|
andnbsp;
|
|
माउंटिंग प्रकार
|
थ्रू होल
|
andnbsp;
|
|
पैकेज / केस
|
14-DIP (0.300", 7.62mm)
|
andnbsp;
|
|
आपूर्तिकर्ता डिवाइस पैकेज
|
14-DIP
|
andnbsp;
|
|
बेस उत्पाद नंबर
|
andnbsp;
चित्रण
हमारा लाभ:
andnbsp;
सभी प्रकार के घटकों के लिए आपकी आवश्यकता को पूरा करना सुनिश्चित करें। ^_^
उत्पाद सूची
इलेक्ट्रॉनिक घटकों की एक श्रृंखला की आपूर्ति करें, अर्धचालकों, सक्रिय और निष्क्रिय घटकों की पूरी श्रृंखला। हम आपको पीसीबी के बीओएम के लिए सब कुछ प्राप्त करने में मदद कर सकते हैं, एक शब्द में, आप यहां वन-स्टॉप समाधान प्राप्त कर सकते हैं,
प्रस्तावों में शामिल हैं:
एकीकृत सर्किट, मेमोरी आईसी, डायोड, ट्रांजिस्टर, कैपेसिटर, रेसिस्टर, वैरिस्टर, फ्यूज, ट्रिमर और पोटेंशियोमीटर, ट्रांसफॉर्मर, बैटरी, केबल, रिले, स्विच, कनेक्टर, टर्मिनल ब्लॉक, क्रिस्टल और ऑसिलेटर, इंडक्टर, सेंसर, ट्रांसफॉर्मर, IGBT ड्राइवर, एलईडी, एलसीडी, कनवर्टर, पीसीबी (प्रिंटेड सर्किट बोर्ड), पीसीबा (पीसीबी असेंबली)
ब्रांड में मजबूत:
माइक्रोचिप, मैक्स, एडी, टीआई, एटमेल, एसटी, ऑन, एनएस, इंटरसिल, विनबॉन्ड, विशे, आईएसएसआई, इन्फिनियन, एनईसी, फेयरचाइल्ड, ओमरॉन, यागेओ, टीडीके, आदि
