| Function: | Step-Up, Step-Down | Output Configuration: | Positive or Negative |
|---|---|---|---|
| Topology: | Buck, Boost | Output Type: | Adjustable |
| Number of Outputs: | 1 | ||
| प्रमुखता देना: | कम वोल्टेज का पता लगाने के साथ लिथियम आयन सुरक्षात्मक आईसी,DSBGA पैकेज बैटरी सुरक्षा आईसी,1μA वर्तमान लिथियम आयन रक्षक |
||

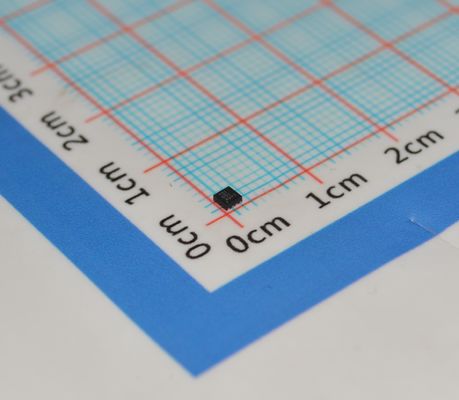

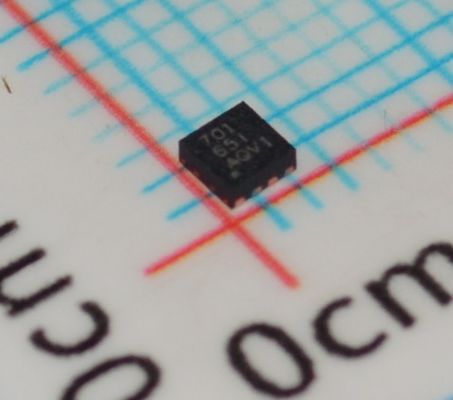

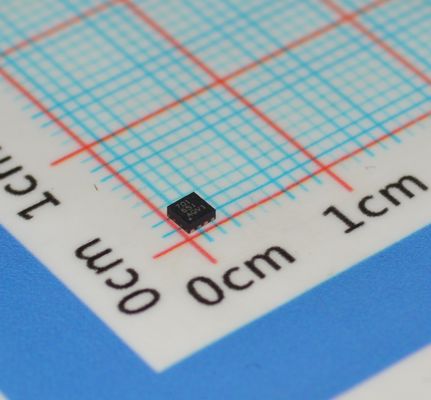

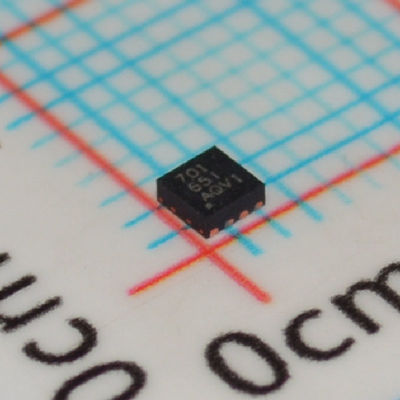

BQ294701DSGR-Cell Li-Ion Protector with Over/Undervoltage Detect 2ion 1μA Current 3.6V-10V Range 1ms Response Thermal Shutdown and DSBGA Package BQ294701DSGR-Cell Li-Ion Protector with Over/Undervoltage Detect 2ion 1μA Current 3.6V-10V रेंज 1ms प्रतिक्रिया थर्मल शटडाउन और डीएसबीजीए पैकेज के साथ लिथियम आयन प्रोटेक्टर
विशेषताएं
• 2-, 3- और 4-सीरीज सेल ओवरवोल्टेज सुरक्षा
• बाहरी कंडेनसर-प्रोग्राम किए गए देरी टाइमर
• कारखाने द्वारा प्रोग्राम की गई ओवीपी सीमा (सीमा सीमा 3.85 वी से 4.6 वी तक)
• आउटपुट विकल्पः सक्रिय उच्च या खुली नाली सक्रिय निम्न
• उच्च-सटीक अति-भोल्टेज सुरक्षाः ±10 mV
• कम बिजली की खपत आईसीसी ≈ 1 μA (VCELL(ALL) < VPROTECT)
• कम रिसाव वर्तमान प्रति सेल इनपुट < 100 एनए
• छोटा पैकेज पदचिह्न ∙ 8-पिन WSON (2.00 मिमी x 2.00 मिमी)
आवेदन
• नोटबुक
• यूपीएस बैटरी बैकअप
विवरण
BQ2947 परिवार लिथियम आयन बैटरी पैक सिस्टम के लिए एक ओवरवोल्टेज मॉनिटर और रक्षक है। प्रत्येक सेल को ओवरवोल्टेज की स्थिति के लिए स्वतंत्र रूप से मॉनिटर किया जाता है।
BQ2947 डिवाइस में, एक बाहरी देरी टाइमर किसी भी सेल पर एक ओवरवोल्टेज स्थिति का पता लगाने पर शुरू किया जाता है। देरी टाइमर की समाप्ति पर,आउटपुट अपनी सक्रिय स्थिति में ट्रिगर किया जाता है (या तो उच्च या निम्न, विन्यास के आधार पर) बाहरी देरी टाइमर सुविधा में सीडी पिन पर एक खुले या शॉर्टकट देरी कैपेसिटर का पता लगाने की क्षमता भी शामिल है,जो इसी तरह से एक ओवरवोल्टेज स्थिति में आउटपुट ड्राइवर ट्रिगर करेगा.
तेजी से उत्पादन लाइन परीक्षण के लिए, BQ2947 डिवाइस 67 कम देरी समय के साथ ग्राहक परीक्षण मोड प्रदान करता है।
सूचना
|
श्रेणी
|
|
|
|
एमएफआर
|
|
|
|
श्रृंखला
|
-
|
|
|
पैकेजिंग
|
टेप और रील (TR)
कट टेप (सीटी)
Digi-Reel®
|
|
|
भाग की स्थिति
|
सक्रिय
|
|
|
कार्य
|
बैटरी सुरक्षा
|
|
|
बैटरी रसायन
|
लिथियम आयन
|
|
|
कोशिकाओं की संख्या
|
2 ~ 4
|
|
|
दोष संरक्षण
|
ओवर वोल्टेज
|
|
|
इंटरफेस
|
-
|
|
|
परिचालन तापमान
|
-40°C ~ 110°C (TA)
|
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
|
|
पैकेज / मामला
|
8-WFDFN एक्सपोजर पैड
|
|
|
आपूर्तिकर्ता उपकरण पैकेज
|
8-WSON (2x2)
|
|
|
मूल उत्पाद संख्या
|
चित्रण
