| Function: | Step-Up, Step-Down | Output Configuration: | Positive or Negative |
|---|---|---|---|
| Topology: | Buck, Boost | Output Type: | Adjustable |
| Number of Outputs: | 1 | ||
| प्रमुखता देना: | AD8052AR उच्च गति ऑपरेशन एम्पलीफायर,300 मेगाहर्ट्ज़ कम शोर ऑपरेशन एम्प,रेल-टू-रेल आउटपुट ओप एम्पीयर |
||

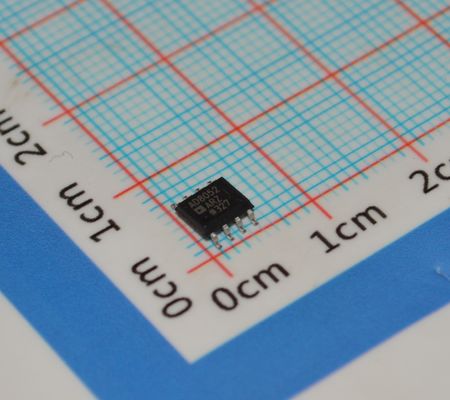

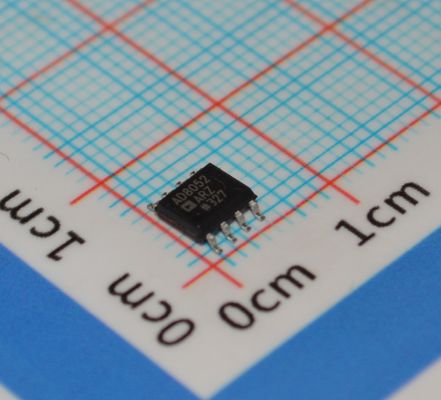

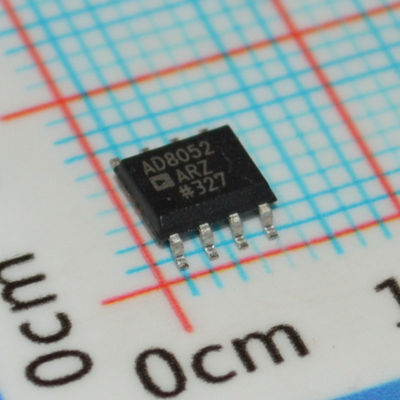

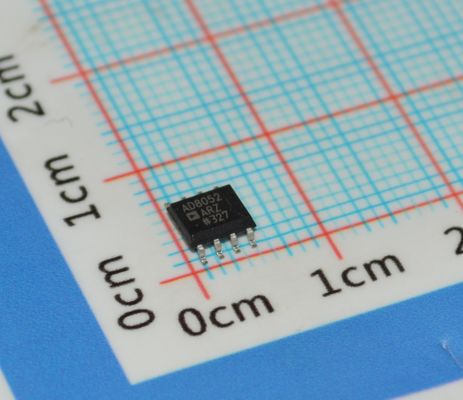

AD8052AR हाई-स्पीड 300MHz ऑप एम्प लो नॉइज़ 4.5nV/√Hz 5V ऑपरेशन रेल-टू-रेल आउटपुट लो डिस्टॉर्शन और वीडियो/ADC बफ़र्स के लिए 160mA आउटपुट ड्राइव
andnbsp;
विशेषताएँ
5 V पर हाई स्पीड और तेज़ सेटलिंग
andnbsp; 110 मेगाहर्ट्ज, -3 dB बैंडविड्थ (G = +1) (AD8051/AD8052)
andnbsp; 150 मेगाहर्ट्ज, -3 dB बैंडविड्थ (G = +1) (AD8054)
andnbsp; 145 V/μs स्लीव रेट
andnbsp; 0.1% तक 50 ns सेटलिंग समय
सिंगल-सप्लाई ऑपरेशन
andnbsp; या तो रेल के 25 mV के भीतर आउटपुट स्विंग
andnbsp; इनपुट वोल्टेज रेंज: -0.2 V से +4 V; VS = 5 V
वीडियो स्पेसिफिकेशंस (G = +2)
andnbsp; 0.1 dB गेन फ्लैटनेस: 20 मेगाहर्ट्ज; RL = 150 Ω;
andnbsp; डिफरेंशियल गेन/फेज: 0.03%/0.03°
लो डिस्टॉर्शन
andnbsp; -80 dBc कुल हार्मोनिक @ 1 मेगाहर्ट्ज, RL = 100 Ω;
उत्कृष्ट लोड ड्राइव क्षमता
andnbsp; 45 mA ड्राइव करता है, आपूर्ति रेल से 0.5 V (AD8051/AD8052)
andnbsp; 50 pF कैपेसिटिव लोड ड्राइव करता है (G = +1) (AD8051/AD8052)
लो पावर: 2.75 mA/एम्पलीफायर (AD8054)
लो पावर: 4.4 mA/एम्पलीफायर (AD8051/AD8052)
andnbsp;
अनुप्रयोग
सक्रिय फ़िल्टर
एनालॉग-टू-डिजिटल ड्राइवर
क्लॉक बफर
कंज्यूमर वीडियो
प्रोफेशनल कैमरे
CCD इमेजिंग सिस्टम
CD/DVD ROMs
andnbsp;
विवरण
AD8051 (सिंगल), AD8052 (डुअल), और AD8054 (क्वाड) कम लागत वाले, हाई स्पीड, वोल्टेज फीडबैक एम्पलीफायर हैं। एम्पलीफायर कम आपूर्ति करंट पर +3 V, +5 V, या ±5 V आपूर्ति पर काम करते हैं। उनके पास ट्रू सिंगल-सप्लाई क्षमता है जिसमें इनपुट वोल्टेज रेंज नेगेटिव रेल से 200 mV नीचे और पॉजिटिव रेल के 1 V के भीतर फैली हुई है।
अपनी कम लागत के बावजूद, AD8051/AD8052/AD8054 उत्कृष्ट समग्र प्रदर्शन और बहुमुखी प्रतिभा प्रदान करते हैं। आउटपुट वोल्टेज प्रत्येक रेल के 25 mV के भीतर स्विंग करता है, जो उत्कृष्ट ओवरड्राइव रिकवरी के साथ अधिकतम आउटपुट डायनेमिक रेंज प्रदान करता है।
AD8051/AD8052/AD8054 वीडियो इलेक्ट्रॉनिक्स, कैमरों, वीडियो स्विचर्स, या किसी भी हाई स्पीड पोर्टेबल उपकरण के लिए उपयुक्त हैं। कम डिस्टॉर्शन और तेज़ सेटलिंग उन्हें सक्रिय फ़िल्टर अनुप्रयोगों के लिए आदर्श बनाते हैं।
AD8051/AD8052 8-लीड SOIC में, MSOP में AD8052, 14-लीड SOIC में AD8054, और 14-लीड TSSOP पैकेज -40°C से +125°C तक की विस्तारित तापमान रेंज में उपलब्ध हैं।
andnbsp;
जानकारी
|
श्रेणी
|
andnbsp;
|
|
|
Mfr
|
andnbsp;
|
|
|
सीरीज़
|
-
|
andnbsp;
|
|
पैकेजिंग
|
ट्यूब
|
andnbsp;
|
|
पार्ट स्टेटस
|
अप्रचलित
|
andnbsp;
|
|
एम्पलीफायर टाइप
|
andnbsp;
|
|
|
सर्किट की संख्या
|
2
|
andnbsp;
|
|
आउटपुट टाइप
|
रेल-टू-रेल
|
andnbsp;
|
|
स्लीव रेट
|
170V/μs
|
andnbsp;
|
|
-3db बैंडविड्थ
|
110 मेगाहर्ट्ज
|
andnbsp;
|
|
करंट - इनपुट बायस
|
1.4 μA
|
andnbsp;
|
|
वोल्टेज - इनपुट ऑफसेट
|
1.7 mV
|
andnbsp;
|
|
करंट - सप्लाई
|
4.8mA (x2 चैनल)
|
andnbsp;
|
|
करंट - आउटपुट / चैनल
|
45 mA
|
andnbsp;
|
|
वोल्टेज - सप्लाई स्पैन (न्यूनतम)
|
3 V
|
andnbsp;
|
|
वोल्टेज - सप्लाई स्पैन (अधिकतम)
|
12 V
|
andnbsp;
|
|
ऑपरेटिंग तापमान
|
-40°C ~ 125°C
|
andnbsp;
|
|
माउंटिंग टाइप
|
सरफेस माउंट
|
andnbsp;
|
|
पैकेज / केस
|
8-SOIC (0.154", 3.90mm चौड़ाई)
|
andnbsp;
|
|
सप्लायर डिवाइस पैकेज
|
8-SOIC
|
andnbsp;
|
|
बेस प्रोडक्ट नंबर
|
andnbsp;
ड्राइंग
