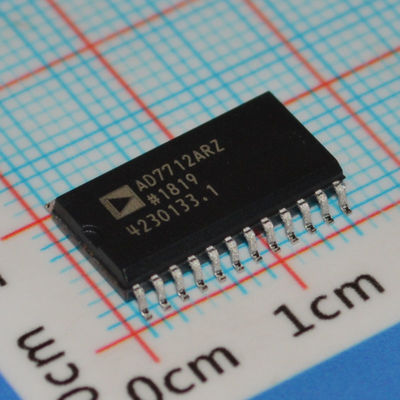

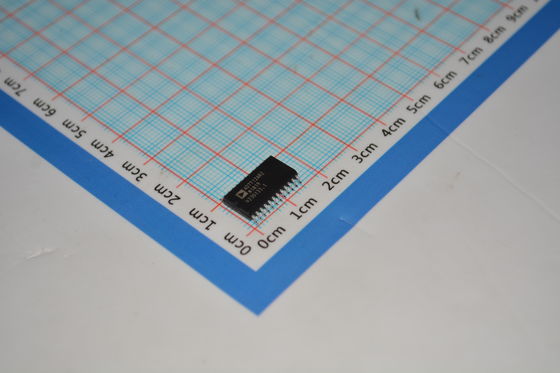

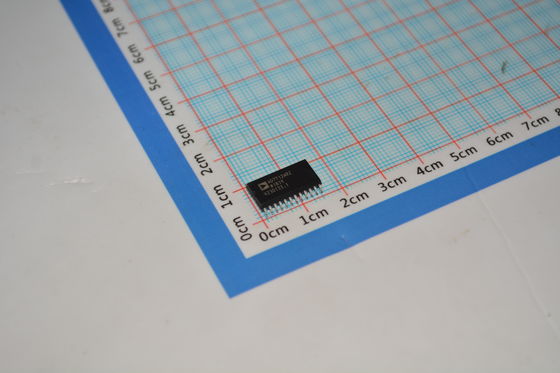

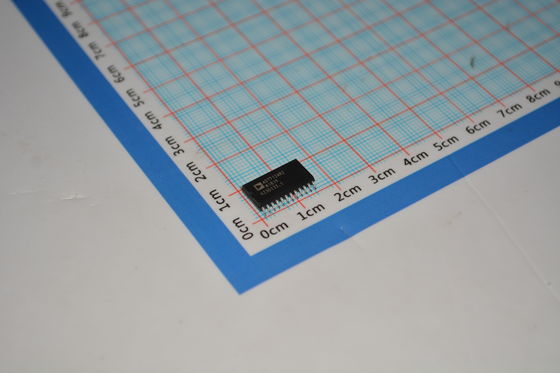

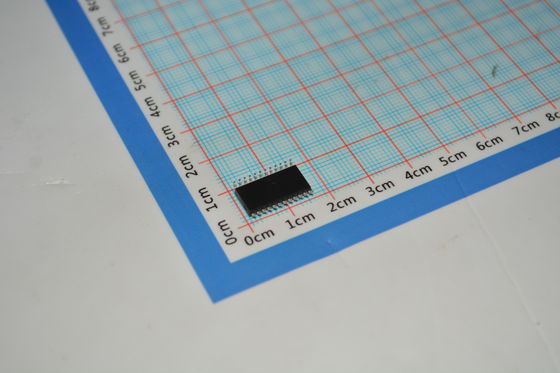

AD7712ARZ 24-बिट Σ-Δ एडीसी कम शोर के साथ ऑन-चिप पीजीए 5 वी / 3 वी ऑपरेशन उच्च सटीकता लचीला फ़िल्टरिंग और कम शक्ति के साथ सटीक संवेदन के लिए

AD7712ARZ 24-बिट और सिग्मा;-और डेल्टा; कम शोर के साथ एडीसी ऑन-चिप पीजीए 5 वी / 3 वी ऑपरेशन उच्च परिशुद्धता लचीला फ़िल्टरिंग और सटीक संवेदन के लिए कम शक्ति

औरnbsp;

विशेषताएं

भार संतुलन एडीसी

24 बिट्स कोई गुम कोड नहीं

0.0015% गैर रैखिकता

उच्च स्तर और निम्न स्तर के एनालॉग इनपुट चैनल

दोनों इनपुट के लिए प्रोग्राम करने योग्य लाभ

औरnbsp; 1 से 128 तक लाभ

औरnbsp; कम स्तर के चैनल के लिए अंतर इनपुट

प्रोग्राम करने योग्य फ़िल्टर कटऑफ के साथ कम पास फ़िल्टर

कैलिब्रेशन गुणांक पढ़ने/लिखने की क्षमता

द्विदिश माइक्रोकंट्रोलर सीरियल इंटरफेस

आंतरिक/बाहरी संदर्भ विकल्प

एकल या दोहरी आपूर्ति वाला परिचालन

कम शक्ति (25 mW typ) पावर-डाउन मोड के साथ

औरnbsp; (100 W typ)

औरnbsp;

अनुप्रयोग

प्रक्रिया नियंत्रण

स्मार्ट ट्रांसमीटर

पोर्टेबल औद्योगिक उपकरण

औरnbsp;

विवरण

AD7712 निम्न आवृत्ति माप अनुप्रयोगों के लिए एक पूर्ण एनालॉग फ्रंट एंड है।डिवाइस में दो एनालॉग इनपुट चैनल हैं और यह या तो सीधे ट्रांसड्यूसर से निम्न स्तर के संकेतों या उच्च स्तर (और प्लसएमएन) को स्वीकार करता है।;4 VREF) सिग्नल देता है और एक सीरियल डिजिटल शब्द आउटपुट करता है। यह 24 बिट्स तक के बिना किसी कोड के प्रदर्शन को महसूस करने के लिए सिग्मा-डेल्टा रूपांतरण तकनीक का उपयोग करता है।निम्न स्तर के इनपुट सिग्नल को एक एनालॉग मॉड्यूलेटर के चारों ओर आधारित एक मालिकाना प्रोग्राम करने योग्य लाभ फ्रंट एंड पर लागू किया जाता हैउच्च स्तरीय एनालॉग इनपुट को उसी मॉड्यूलेटर पर लागू करने से पहले कमजोर किया जाता है। मॉड्यूलेटर आउटपुट को ऑन-चिप डिजिटल फिल्टर द्वारा संसाधित किया जाता है।इस डिजिटल फिल्टर के पहले notch चिप पर नियंत्रण रजिस्टर के माध्यम से प्रोग्राम किया जा सकता है, फिल्टर कटऑफ और जमाव समय के समायोजन की अनुमति देता है।

आम तौर पर, एक चैनल का उपयोग मुख्य चैनल के रूप में किया जाता है और दूसरे चैनल का उपयोग दूसरे वोल्टेज को समय-समय पर मापने के लिए सहायक इनपुट के रूप में किया जाता है।भाग एक एकल आपूर्ति से संचालित किया जा सकता है (VSS पिन को AGND से बांधकर), बशर्ते कि निम्न स्तर के एनालॉग इनपुट पर इनपुट सिग्नल एंडैश से अधिक सकारात्मक हों; 30 एमवी. वीएसएस पिन को नकारात्मक लेते हुए, भाग सिग्नल को एंडैश में परिवर्तित कर सकता है;इस निम्न स्तर के इनपुट पर वीआरईएफयह निम्न स्तरीय इनपुट, साथ ही संदर्भ इनपुट, अंतर इनपुट क्षमताओं की विशेषता है।

AD7712 स्मार्ट, माइक्रोकंट्रोलर आधारित प्रणालियों में उपयोग के लिए आदर्श है। इनपुट चैनल चयन, लाभ सेटिंग्स और सिग्नल ध्रुवीयता को द्विदिशात्मक सीरियल का उपयोग करके सॉफ्टवेयर में कॉन्फ़िगर किया जा सकता है।बंदरगाहAD7712 में स्व-केलिब्रेशन, सिस्टम केलिब्रेशन और बैकग्राउंड केलिब्रेशन के विकल्प भी शामिल हैं, और उपयोगकर्ता को ऑन-चिप के कैलिब्रेशन रजिस्टरों को पढ़ने और लिखने की अनुमति देता है।

सीएमओएस निर्माण कम शक्ति अपव्यय सुनिश्चित करता है, और हार्डवेयर प्रोग्राम करने योग्य पावर-डाउन मोड स्टैंडबाय बिजली की खपत को केवल 100 और माइक्रो;W तक कम करता है। 0.3 इंच चौड़ा, प्लास्टिक और हेर्मेटिक डबल-इन-लाइन पैकिंग आयु (डीआईपी), साथ ही 24 लीड छोटी रूपरेखा (एसओआईसी) पैकेज।
