उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| समारोह: | कदम-अप, चरण-डाउन | आउटपुट कॉन्फ़िगरेशन: | सकारात्मक या नकारात्मक |
|---|---|---|---|
| टोपोलॉजी: | हिरन बढ़ावा | उत्पादन का प्रकार: | एडजस्टेबल |
| आउटपुट की संख्या: | 1 | ||
| प्रमुखता देना: | सटीक आभासी ग्राउंड आईसी,व्यापक इनपुट वोल्टेज संदर्भ आईसी,एकल आपूर्ति वाले शॉर्ट सर्किट सुरक्षा आईसी |
||

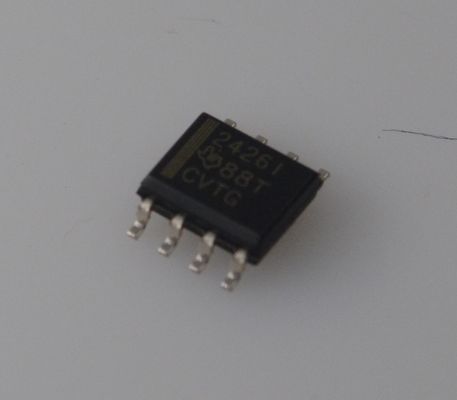

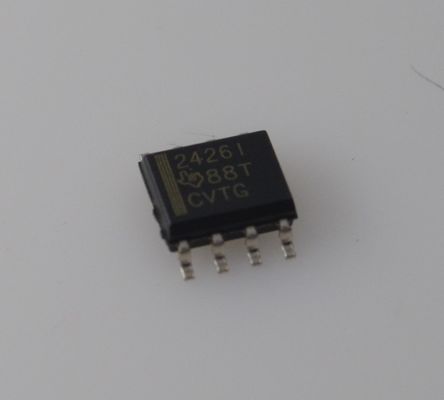

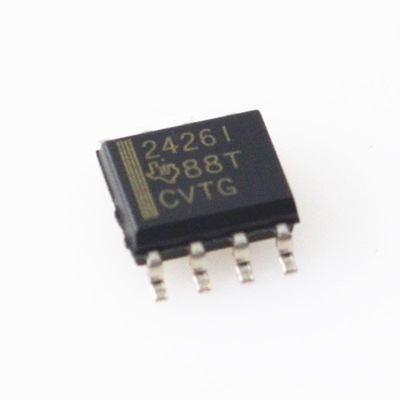

TLE2426IDR प्रेसिजन वर्चुअल ग्राउंड रेफरेंस आईसी withplusmn;0.05% सटीकता 1mA आउटपुट 1.4V से 40V वाइड इनपुट कम TC (35ppm/anddeg;C) और एकल आपूर्ति प्रणालियों के लिए शॉर्ट-सर्किट सुरक्षा
औरnbsp;
विशेषताएं
1/2 VI एनालॉग प्रणालियों के लिए आभासी मैदान
स्वायत्त 3-टर्मिनल TO-226AA पैकेज
माइक्रो पावर ऑपरेशन...170 और माइक्रो;ए टाइप, VI = 5 V
चौड़ी VI रेंज...4V से 40V तक
उच्च आउटपुट-वर्तमान क्षमता
और-- और-- स्रोत...20 एमए टाइप
औरnbsp; और माइनस; सिंक...20 एमए टाइप
उत्कृष्ट उत्पादन विनियमन
और-माइनस; और-माइनस; 45 और माइक्रो; वी टाइप IO = 0 से और-माइनस; 10 mA
और माइनस; +15 और माइक्रो; वी टाइप IO = 0 से +10 mA
कम प्रतिबाधा आउटपुट...0.0075 Ω टाइप
शोर कम करने वाला पिन (केवल डी, जेजी और पी पैकेज)
औरnbsp;
आवेदन
1. एकल-आपूर्ति ऑप-एम्प सर्किट
एकल-आपूर्ति परिचालन एम्पलीफायरों (जैसे TLE202x, TLV श्रृंखला) के लिए एक आभासी ग्राउंड (VCC/2) उत्पन्न करता है, दोहरी बिजली आपूर्ति की आवश्यकता को समाप्त करता है।
विशिष्ट उपयोग के मामलेः सिग्नल कंडीशनिंग, सेंसर इंटरफेस, ऑडियो पूर्व-वर्धन।
2डेटा अधिग्रहण प्रणाली (DAQ)
एडीसी/डीएसी सर्किट के लिए एक स्थिर मध्य रेल संदर्भ प्रदान करता है, जो द्विध्रुवीय संकेत स्विंग (जैसे 5 वी एकल आपूर्ति से +2.5 वी) को सक्षम करता है।
विशिष्ट उपयोग के मामले: औद्योगिक सेंसर, जैव चिकित्सा उपकरण।
3पोर्टेबल/बैटरी संचालित उपकरण
कम गतिहीन धारा (400uA) और व्यापक इनपुट वोल्टेज रेंज (1.4V से 40V) इसे वोल्टेज उतार-चढ़ाव वाले बैटरी संचालित अनुप्रयोगों के लिए आदर्श बनाती है।
विशिष्ट उपयोग के मामलेः हैंडहेल्ड मीटर, वायरलेस सेंसर नोड्स।
4ऑटोमोबाइल इलेक्ट्रॉनिक्स
AEC-Q100 उच्च तापमान और उच्च कंपन वातावरण में विश्वसनीय प्रदर्शन के लिए योग्य, वाहन शक्ति प्रबंधन और सेंसर संकेत प्रसंस्करण के लिए उपयुक्त है।
5परीक्षण और माप उपकरण
उच्च सटीकता (+0.05%) और कम तापमान बहाव (35ppm/anddeg;C) मल्टीमीटर, ऑसिलोस्कोप और अन्य सटीक उपकरणों में स्थिर वोल्टेज संदर्भ सुनिश्चित करते हैं।
औरnbsp;
विवरण
सिग्नल-कंडीशनिंग अनुप्रयोगों में एक एकल बिजली स्रोत का उपयोग करते हुए, सभी एनालॉग सिग्नल ग्राउंड के समापन के लिए आपूर्ति वोल्टेज के आधे के बराबर एक संदर्भ वोल्टेज की आवश्यकता होती है।टेक्सास इंस्ट्रूमेंट्स एक परिशुद्धता आभासी जमीन जिसका आउटपुट वोल्टेज हमेशा एक आधे के बराबर है प्रस्तुत करता है इनपुट वोल्टेज, TLE2426 और "रेल स्प्लिटर.और"
एक एकल सिलिकॉन चिप पर एक उच्च प्रदर्शन, माइक्रो पावर ऑपरेशनल एम्पलीफायर और एक सटीक ट्रिम डिवाइडर के अद्वितीय संयोजन के परिणामस्वरूप एक सटीक वीओ/वीआई अनुपात 0 है।5 जबकि डूबने और स्रोत वर्तमानटीएलई 2426 कम प्रतिबाधा आउटपुट प्रदान करता है जिसमें 20 एमए सिंक और स्रोत क्षमता होती है जबकि 4V से 40V की पूरी इनपुट रेंज पर 280andmicro;A से कम की आपूर्ति करंट का उपयोग किया जाता है।एक डिजाइनर को प्रतिरोधकों से मिलकर एक पारंपरिक संकेत ग्राउंड के लिए बोर्ड स्थान के मामले में कीमत का भुगतान करने की आवश्यकता नहीं हैTLE2426 का प्रदर्शन और सटीकता एक आसान उपयोग, अंतरिक्ष की बचत, 3-टर्मिनल LP पैकेज में उपलब्ध है।प्रदर्शन बढ़ाने के लिए, वैकल्पिक 8-पिन पैकेज एक शोर-कम करने वाला पिन प्रदान करते हैं। एक बाहरी संधारित्र (सीएनआर) के अतिरिक्त, शिखर से शिखर शोर कम हो जाता है जबकि लाइन लहर अस्वीकृति में सुधार होता है।
एकल 5-वोल्ट या 12-वोल्ट प्रणाली के लिए प्रारंभिक आउटपुट सहिष्णुता 1% से बेहतर है, जिसमें पूर्ण 40-वोल्ट इनपुट रेंज पर 3.6% है। रिपल रिजेक्शन 12 बिट्स से अधिक सटीकता है।क्या आवेदन डेटा अधिग्रहण फ्रंट एंड के लिए है, एनालॉग सिग्नल टर्मिनेशन, या बस एक सटीक वोल्टेज संदर्भ, TLE2426 सिस्टम त्रुटि के एक प्रमुख स्रोत को समाप्त करता है।
औरnbsp;
सूचना
|
श्रेणी
|
औरnbsp;
|
|
|
निर्माता
|
टेक्सास इंस्ट्रूमेंट्स
|
औरnbsp;
|
|
श्रृंखला
|
-
|
औरnbsp;
|
|
पैकेजिंग
|
टेप और रील (TR)
कट टेप (सीटी)
डिजी-रीलैंडरेग;
|
औरnbsp;
औरnbsp;
औरnbsp;
|
|
भाग की स्थिति
|
सक्रिय
|
औरnbsp;
|
|
संदर्भ प्रकार
|
जमीनी संदर्भ (आभासी)
|
औरnbsp;
|
|
आउटपुट प्रकार
|
समायोज्य
|
औरnbsp;
|
|
वोल्टेज - आउटपुट (मिनट/फिक्स्ड)
|
2V
|
औरnbsp;
|
|
वोल्टेज - आउटपुट (अधिकतम)
|
20 वी
|
औरnbsp;
|
|
वर्तमान - आउटपुट
|
20 एमए
|
औरnbsp;
|
|
सहिष्णुता
|
और+mn;1%
|
औरnbsp;
|
|
तापमान गुणांक
|
35ppm/anddeg;C विशिष्ट
|
औरnbsp;
|
|
शोर - 0.1Hz से 10Hz
|
-
|
औरnbsp;
|
|
शोर - 10Hz से 10kHz
|
120 और माइक्रो; वीआरएम
|
औरnbsp;
|
|
वोल्टेज - इनपुट
|
4V ~ 40V
|
औरnbsp;
|
|
वर्तमान - आपूर्ति
|
400andmicro;A
|
औरnbsp;
|
|
परिचालन तापमान
|
-40°C ~ 85°C (TA)
|
औरnbsp;
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
औरnbsp;
|
|

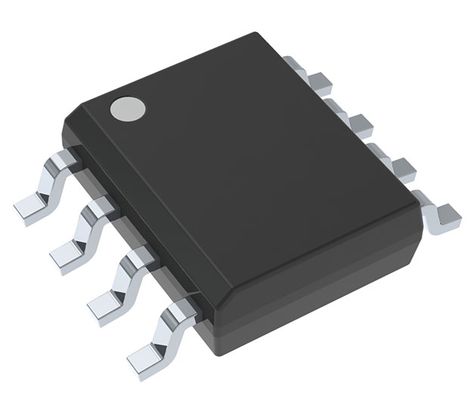

पैकेज / मामला
|
8-SOIC (0.154andquot;, 3.90mm चौड़ाई)
|
औरnbsp;
|
|
आपूर्तिकर्ता उपकरण पैकेज
|
8-एसओआईसी
|
औरnbsp;
|
|
मूल उत्पाद संख्या
|
औरnbsp;
