उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| समारोह: | कदम-अप, चरण-डाउन | आउटपुट कॉन्फ़िगरेशन: | सकारात्मक या नकारात्मक |
|---|---|---|---|
| टोपोलॉजी: | हिरन बढ़ावा | उत्पादन का प्रकार: | एडजस्टेबल |
| आउटपुट की संख्या: | 1 | ||
| प्रमुखता देना: | ईएमआई हार्डेंड के साथ सटीक जेएफईटी-इनपुट ऑप-एम्प,ऑटोमोटिव ग्रेड क्वाड ऑप-एम्प 10 मेगाहर्ट्ज बैंडविड्थ,कम शोर वाला ऑप-एम्प ±2V से ±20V आपूर्ति |
||

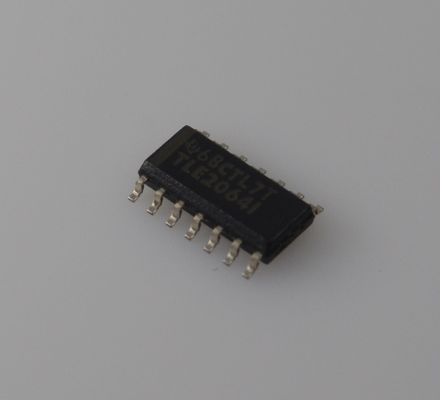

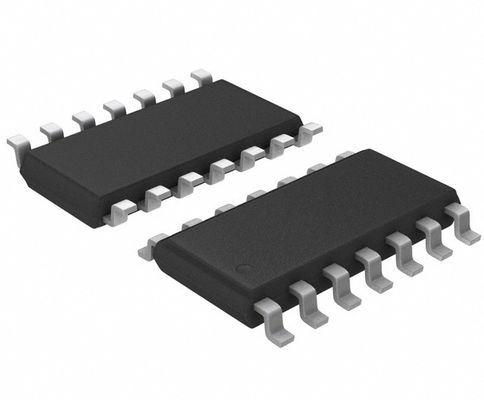

TLE2064IDR सटीक क्वाड JFET-इनपुट ऑप-एम्प जिसमें 10MHz बैंडविड्थ, 45V/μs स्लीव रेट, कम शोर (16nV/√Hz) और ±2V से ±20V आपूर्ति, EMI हार्डेंड और ऑटोमोटिव ग्रेड हाई-स्पीड सिग्नल कंडीशनिंग के लिए
विशेषताएँ
• TL06x और TL03x ऑपरेशनल एम्पलीफायरों का 2x बैंडविड्थ (2MHz)
• कम आपूर्ति धारा: 290μA/Ch (विशिष्ट)
• बेहतर DC प्रदर्शन के लिए ऑन-चिप ऑफसेट वोल्टेज ट्रिमिंग
• उच्च आउटपुट ड्राइव, 100Ω लोड में निर्दिष्ट
• कम बिजली वाले BiFETs की पिछली पीढ़ियों की तुलना में कम शोर फ्लोर
अनुप्रयोग
• पूर्ण अधिकार डिजिटल इंजन नियंत्रण
• उड़ान नियंत्रण इकाई
• एनालॉग इनपुट मॉड्यूल
विवरण
कम-पावर JFET-इनपुट ऑपरेशनल एम्पलीफायरों की TLE206x श्रृंखला पिछली पीढ़ी के TL06x और TL03x BiFET परिवारों की बैंडविड्थ को काफी हद तक बिजली की खपत को बढ़ाए बिना दोगुनी कर देती है। टेक्सास इंस्ट्रूमेंट्स एक्सकैलिबर प्रक्रिया TL06x और TL03x की तुलना में कम शोर फ्लोर भी प्रदान करती है। ऑफसेट वोल्टेज की ऑन-चिप ज़ेनर ट्रिमिंग डीसी-युग्मित अनुप्रयोगों के लिए सटीक ग्रेड उत्पन्न करती है। TL206x डिवाइस अन्य टेक्सास इंस्ट्रूमेंट्स BiFETs के साथ पिन-संगत हैं, इस अर्थ में कि डिवाइस का उपयोग TL06x और TL03x सर्किट की बैंडविड्थ को दोगुना करने या TL05x, TL07x और TL08x सर्किट की बिजली की खपत को लगभग 90% तक कम करने के लिए किया जा सकता है।
BiFET ऑपरेशनल एम्पलीफायर JFET-इनपुट ट्रांजिस्टर की स्वाभाविक रूप से उच्च इनपुट प्रतिबाधा प्रदान करते हैं, बिना द्विध्रुवी एम्पलीफायरों से जुड़े आउटपुट ड्राइव का त्याग किए। ये डिवाइस विशेषताएं उच्च-प्रतिबाधा सेंसर या कम स्तर के एसी संकेतों के साथ इंटरफेसिंग के लिए डिज़ाइन की गई हैं। डिवाइस में तुलनीय बिजली की खपत वाले द्विध्रुवी या CMOS उपकरणों की तुलना में स्वाभाविक रूप से बेहतर एसी प्रतिक्रिया भी होती है। TLE206x परिवार में एक उच्च-आउटपुट-ड्राइव सर्किट है जो ±5V जितना कम आपूर्ति पर 100Ω लोड को चलाने में सक्षम है। यह उन्हें मॉडेम और अन्य अनुप्रयोगों में ट्रांसफॉर्मर लोड को चलाने के लिए विशिष्ट रूप से उपयुक्त बनाता है जिसमें अच्छी एसी विशेषताओं, कम बिजली और उच्च आउटपुट ड्राइव की आवश्यकता होती है।
चूंकि BiFET ऑपरेशनल एम्पलीफायर दोहरी बिजली आपूर्ति के साथ उपयोग के लिए डिज़ाइन किए गए हैं, इसलिए एकल आपूर्ति से संचालित होने पर कॉमन-मोड इनपुट वोल्टेज सीमा और आउटपुट स्विंग का निरीक्षण करने के लिए सावधानी बरतनी चाहिए। इनपुट सिग्नल का डीसी पूर्वाग्रह आवश्यक है और लोड को मध्य-आपूर्ति पर एक वर्चुअल ग्राउंड नोड पर समाप्त किया जाना चाहिए। टेक्सास इंस्ट्रूमेंट्स TLE2426 एकीकृत वर्चुअल ग्राउंड जनरेटर एकल आपूर्ति से BiFET एम्पलीफायरों को संचालित करते समय उपयोगी है।
TLE206x को ±15V और ±5V पर पूरी तरह से निर्दिष्ट किया गया है। कम-वोल्टेज या एकल-आपूर्ति प्रणालियों में संचालन के लिए, टेक्सास इंस्ट्रूमेंट्स LinCMOS ऑपरेशनल एम्पलीफायरों (TLC- और TLV- उपसर्ग) की सिफारिश की जाती है। BiFET से CMOS एम्पलीफायरों में जाने पर, स्लीव रेट और बैंडविड्थ आवश्यकताओं और आउटपुट लोडिंग पर विशेष ध्यान दिया जाना चाहिए। टेक्सास इंस्ट्रूमेंट्स TLV2432 और TLV2442 CMOS ऑपरेशनल एम्पलीफायर विचार करने के लिए उत्कृष्ट विकल्प हैं।
जानकारी
|
श्रेणी
|
|
|
|
निर्माता
|
|
|
|
श्रृंखला
|
-
|
|
|
पैकेजिंग
|
टेप औरamp; रील (TR)
कट टेप (CT)
डिजी-रीलैंडreg;
|
|
|
भाग की स्थिति
|
सक्रिय
|
|
|
एम्पलीफायर प्रकार
|
|
|
|
सर्किट की संख्या
|
4
|
|
|
आउटपुट प्रकार
|
-
|
|
|
स्लीव रेट
|
3.4V/μs
|
|
|
लाभ बैंडविड्थ उत्पाद
|
2 मेगाहर्ट्ज
|
|
|
वर्तमान - इनपुट पूर्वाग्रह
|
4 pA
|
|
|
वोल्टेज - इनपुट ऑफसेट
|
900 μV
|
|
|
वर्तमान - आपूर्ति
|
1.25mA (x4 चैनल)
|
|
|
वर्तमान - आउटपुट / चैनल
|
80 एमए
|
|
|
वोल्टेज - आपूर्ति स्पैन (न्यूनतम)
|
7 वी
|
|
|
वोल्टेज - आपूर्ति स्पैन (अधिकतम)
|
36 वी
|
|
|
ऑपरेटिंग तापमान
|
-40°C ~ 85°C (TA)
|
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
|
|
पैकेज / केस
|
14-SOIC (0.154andquot;, 3.90mm चौड़ाई)
|
|
|
आपूर्तिकर्ता डिवाइस पैकेज
|
14-SOIC
|
|
|
आधार उत्पाद संख्या
|
चित्रण
