उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| समारोह: | कदम-अप, चरण-डाउन | आउटपुट कॉन्फ़िगरेशन: | सकारात्मक या नकारात्मक |
|---|---|---|---|
| टोपोलॉजी: | हिरन बढ़ावा | उत्पादन का प्रकार: | एडजस्टेबल |
| आउटपुट की संख्या: | 1 | ||
| प्रमुखता देना: | रेल-टू-रेल I/O के साथ OPA340NA CMOS ओ-एम्प,बैटरी संचालित अनुप्रयोगों के लिए एकल-आपूर्ति ऑपरेटिंग एम्प,SOT23-5 पैकेज ऑपरेशन एम्प 5.5MHz बैंडविड्थ के साथ |
||

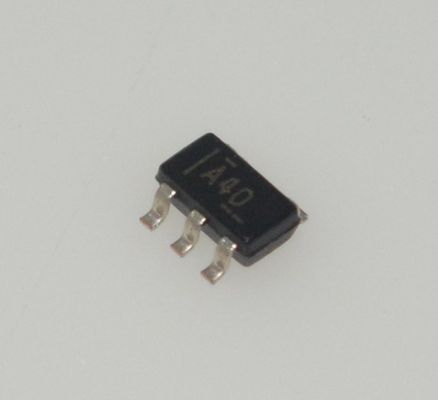

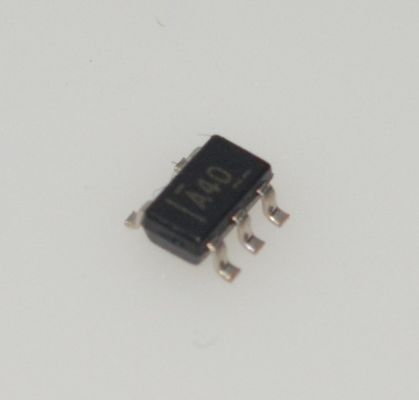

OPA340NA सिंगल-सप्लाई CMOS ऑप-एम्प, 5.5MHz BW, 2V/µs स्लीव रेट, रेल-टू-रेल I/O, 750µA शांत धारा, 2.7-5.5V ऑपरेशन, SOT23-5 पैकेज पोर्टेबल और बैटरी-संचालित ऐप्स के लिए
andnbsp;
विशेषताएँ
रेल-टू-रेल इनपुट
रेल-टू-रेल आउटपुट (1 mV के भीतर)
माइक्रोसाइज़ पैकेज
वाइड बैंडविड्थ: 5.5 मेगाहर्ट्ज
उच्च स्लीव रेट: 6 V/us
कम THD + शोर: 0.0007% (f=1 kHz)
कम शांत धारा: 750 µA/चैनल
सिंगल, डुअल और क्वाड संस्करण
andnbsp;
अनुप्रयोग
A/D कन्वर्टर्स को चलाना
PCMCIA कार्ड
डेटा अधिग्रहण
प्रक्रिया नियंत्रण
ऑडियो प्रोसेसिंग
संचार
सक्रिय फ़िल्टर
परीक्षण उपकरण
andnbsp;
विवरण
OPA340 श्रृंखला रेल-टू-रेल CMOS ऑपरेशनल एम्पलीफायर कम-वोल्टेज, सिंगल-सप्लाई ऑपरेशन के लिए अनुकूलित हैं। रेल-टू-रेल इनपुट और आउटपुट और हाईस्पीड ऑपरेशन उन्हें सैंपलिंग एनालॉग-टू-डिजिटल (AD) कन्वर्टर्स को चलाने के लिए आदर्श बनाते हैं। वे सामान्य प्रयोजन और ऑडियो अनुप्रयोगों के साथ-साथ डिजिटल-टू-एनालॉग (D/A) कन्वर्टर्स के आउटपुट पर l/V रूपांतरण प्रदान करने के लिए भी उपयुक्त हैं। सिंगल, डुअल और क्वाड संस्करणों में डिज़ाइन लचीलेपन के लिए समान विनिर्देश हैं।
OPA340 श्रृंखला 2.5 V जितना कम सिंगल सप्लाई पर संचालित होती है, जिसमें इनपुट कॉमन-मोड वोल्टेज रेंज होती है जो ग्राउंड से 500 mV नीचे और पॉजिटिव सप्लाई से 500 mV ऊपर तक फैली होती है। आउटपुट वोल्टेज स्विंग 100-kΩ लोड के साथ सप्लाई रेल के 1 mV के भीतर होता है। ये डिवाइस उत्कृष्ट गतिशील प्रतिक्रिया (BW= 5.5 MHz, SR =6 V/us) प्रदान करते हैं, फिर भी शांत धारा केवल 750A है। डुअल और क्वाड डिज़ाइन में सबसे कम क्रॉसस्टॉक और इंटरेक्शन से स्वतंत्रता के लिए पूरी तरह से स्वतंत्र सर्किटरी है।
सभी को -40'C से 85°C तक निर्दिष्ट किया गया है और -55°C से 125°C तक संचालित होता है
andnbsp;
जानकारी
|
श्रेणी
|
andnbsp;
|
|
|
निर्माता
|
andnbsp;
|
|
|
श्रृंखला
|
andnbsp;
|
|
|
पैकेजिंग
|
टेप और रील (TR)
कट टेप (CT)
डिजी-रील®
|
andnbsp;
andnbsp;
andnbsp;
|
|
भाग की स्थिति
|
सक्रिय
|
andnbsp;
|
|
एम्पलीफायर प्रकार
|
andnbsp;
|
|
|
सर्किट की संख्या
|
1
|
andnbsp;
|
|
आउटपुट प्रकार
|
सिंगल एंडेड, रेल-टू-रेल
|
andnbsp;
|
|
स्लीव रेट
|
6V/µs
|
andnbsp;
|
|
लाभ बैंडविड्थ उत्पाद
|
5.5 मेगाहर्ट्ज
|
andnbsp;
|
|
धारा - इनपुट पूर्वाग्रह
|
0.2 pA
|
andnbsp;
|
|
वोल्टेज - इनपुट ऑफसेट
|
150 µV
|
andnbsp;
|
|
धारा - आपूर्ति
|
750µA
|
andnbsp;
|
|
धारा - आउटपुट / चैनल
|
50 mA
|
andnbsp;
|
|
वोल्टेज - आपूर्ति स्पैन (न्यूनतम)
|
2.7 V
|
andnbsp;
|
|
वोल्टेज - आपूर्ति स्पैन (अधिकतम)
|
5.5 V
|
andnbsp;
|
|
ऑपरेटिंग तापमान
|
-55°C ~ 125°C (TA)
|
andnbsp;
|
|
ग्रेड
|
-
|
andnbsp;
|
|
योग्यता
|
-
|
andnbsp;
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
andnbsp;
|
|
पैकेज / केस
|
SC-74A, SOT-753
|
andnbsp;
|
|
आपूर्तिकर्ता डिवाइस पैकेज
|
SOT-23-5
|
andnbsp;
चित्रण
