उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| समारोह: | कदम-अप, चरण-डाउन | आउटपुट कॉन्फ़िगरेशन: | सकारात्मक या नकारात्मक |
|---|---|---|---|
| टोपोलॉजी: | हिरन बढ़ावा | उत्पादन का प्रकार: | एडजस्टेबल |
| आउटपुट की संख्या: | 1 | ||
| प्रमुखता देना: | रोबोटिक्स एच-ब्रिज मोटर ड्राइवर,LMD18200T,LMD18200T मोटर ड्राइवर |
||

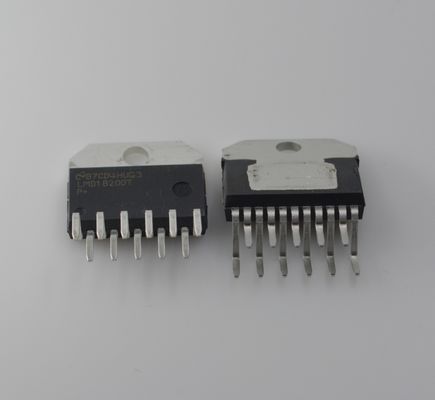

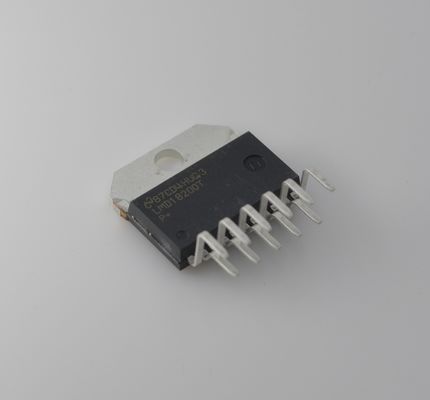

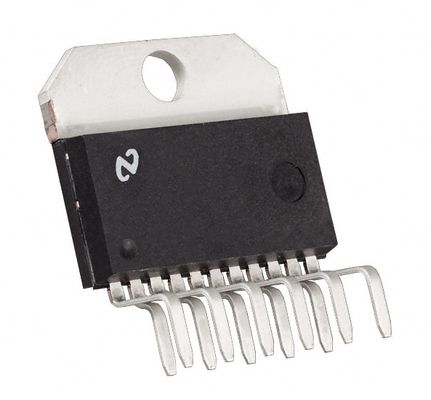

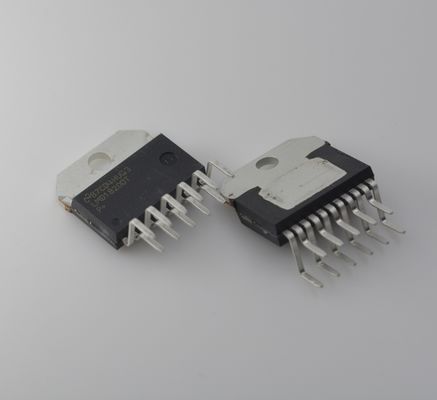

LMD18200T 3A एच-ब्रिज मोटर ड्राइवर 55V मैक्स पीडब्ल्यूएम कंट्रोल थर्मल प्रोटेक्शन कम आरडीएस ((ऑन) टीटीएल/सीएमओएस संगत एसओआईसी-15 पैकेज - रोबोटिक्स और मोशन कंट्रोल के लिए आदर्श
विशेषताएं
• 3A तक निरंतर आउटपुट प्रदान करता है
• 55V तक की आपूर्ति वोल्टेज पर काम करता है
• LowRDS ((ON) आम तौर पर 0.33Ω प्रति स्विच 3A पर
• TTLandCMOS संगत इनपुट
• कोई शूट-थ्रू करंट नहीं
• 145 डिग्री सेल्सियस पर थर्मल चेतावनी संकेत आउटपुट
• 170°C पर थर्मल शटडाउन (आउटपुट ऑफ)
• आंतरिक क्लैंप डायोड
• शॉर्ट लोड संरक्षण
• बाहरी बूटस्ट्रैप क्षमता के साथ आंतरिक चार्ज पंप
अनुप्रयोग
• डीसी और स्टेपर मोटर ड्राइव
• स्थिति और गति सर्वोम्याकेनिज्म
• फैक्ट्री ऑटोमेशन रोबोट
• संख्यात्मक रूप से नियंत्रित मशीनरी
• कंप्यूटर प्रिंटर और प्लॉटर्स
विवरण
LMD18200 एक 3A एच-ब्रिज है जिसे गति नियंत्रण अनुप्रयोगों के लिए डिज़ाइन किया गया है।यह उपकरण एक बहु-प्रौद्योगिकी प्रक्रिया का उपयोग करके बनाया गया है जो एक ही मोनोलिथिक संरचना पर डीएमओएस पावर उपकरणों के साथ द्विध्रुवीय और सीएमओएस नियंत्रण सर्किटियों को जोड़ती है. डीसी और स्टेपर मोटर्स को चलाने के लिए आदर्श; एलएमडी 18200 6 ए तक के पीक आउटपुट करंट को समायोजित करता है। एक अभिनव सर्किट जो आउटपुट करंट के कम नुकसान से पता लगाने की सुविधा प्रदान करता है, को लागू किया गया है.
सूचना
|
श्रेणी
|
|
|
|
निर्माता
|
टेक्सास इंस्ट्रूमेंट्स
|
|
|
श्रृंखला
|
-
|
|
|
पैकेजिंग
|
ट्यूब
|
|
|
भाग की स्थिति
|
अप्रचलित
|
|
|
मोटर का प्रकार - स्टेपर
|
द्विध्रुवीय
|
|
|
मोटर प्रकार - एसी, डीसी
|
ब्रश किया हुआ डीसी
|
|
|
कार्य
|
ड्राइवर - पूरी तरह से एकीकृत, नियंत्रण और पावर स्टेज
|
|
|
आउटपुट कॉन्फ़िगरेशन
|
निचला पक्ष (2)
|
|
|
इंटरफेस
|
समानांतर
|
|
|
प्रौद्योगिकी
|
द्वि-सीएमओएस, डीएमओएस
|
|
|
चरण संकल्प
|
-
|
|
|
आवेदन
|
सामान्य उद्देश्य
|
|
|
वर्तमान - आउटपुट
|
3A
|
|
|
वोल्टेज - आपूर्ति
|
12V ~ 55V
|
|
|
वोल्टेज - भार
|
12V ~ 55V
|
|
|
परिचालन तापमान
|
-40°C ~ 150°C (TJ)
|
|
|
माउंटिंग प्रकार
|
छेद से
|
|
|
पैकेज / मामला
|
TO-220-11 आकार की लीड
|
|
|
आपूर्तिकर्ता उपकरण पैकेज
|
TO-220-11
|
|
|
मूल उत्पाद संख्या
|
चित्रण
