AK5703EN 24-बिट 192kHz स्टीरियो ADC जिसमें लो नॉइज़ हाई SNR (114dB) माइक प्रीएम्प डिजिटल AGC I2S इंटरफ़ेस और प्रो ऑडियो और IoT के लिए कम पावर है
औरnbsp;
विशेषताएँ
1. रिकॉर्डिंग फ़ंक्शन
औरnbsp; - 4-चैनल ADC
औरnbsp; - फुल-डिफरेंशियल या सिंगल-एंडेड इनपुट
औरnbsp; - माइक्रोफ़ोन एम्पलीफायर (+36dB/+30dB/+24dB/+18dB/+15dB/+12dB/+8dB/0dB)
औरnbsp; - इनपुट वोल्टेज: 1.8Vpp@AVDD=3.0V (= 0.6 x AVDD)
औरnbsp; - ADC प्रदर्शन:
औरnbsp; औरnbsp; S/(N+D): 85dB, DR, S/N: 96dB@MGAIN=0dB, सिंगल-एंडेड इनपुट
औरnbsp; औरnbsp; S/(N+D): 78dB, DR, S/N: 83dB@MGAIN=+30dB, फुल डिफरेंशियल इनपुट
औरnbsp; - DC-ऑफसेट निरस्तीकरण के लिए डिजिटल HPF (fc=3.4Hz@fs=44.1kHz)
औरnbsp; - माइक्रोफ़ोन संवेदनशीलता सुधार (+3dB 3dB, 0.75dB स्टेप)
औरnbsp; - डिजिटल ALC (स्वचालित स्तर नियंत्रण)
औरnbsp; - इनपुट डिजिटल वॉल्यूम (+36dB 52.5dB, 0.375dB स्टेप, म्यूट)
औरnbsp; - प्रोग्रामेबल आउटपुट डेटा विलंब
औरnbsp; विलंब समय: 0 से 64/64fs (1/64fs स्टेप)
2. नमूनाकरण आवृत्ति:
औरnbsp; - PLL स्लेव मोड (BICK पिन): 8kHz 48kHz
औरnbsp; - PLL स्लेव मोड (MCKI पिन): 8kHz, 11.025kHz, 12kHz, 16kHz, 22.05kHz, 24kHz, 32kHz, 44.1kHz, 48kHz
औरnbsp; - PLL मास्टर मोड: 8kHz, 11.025kHz, 12kHz, 16kHz, 22.05kHz, 24kHz, 32kHz, 44.1kHz, 48kHz
औरnbsp; - EXT मास्टर/स्लेव मोड: 8kHz 48kHz (256fs), 8kHz 24kHz (512fs), 8kHz 12kHz (1024fs)
3. PLL इनपुट क्लॉक:
औरnbsp; - MCKI पिन: 27MHz, 26MHz, 24MHz, 19.2MHz, 13.5MHz, 13MHz, 12.288MHz, 12MHz, 11.2896MHz
औरnbsp; - BICK पिन: 32fs/64fs
4. मास्टर/स्लेव मोड
5. ऑडियो इंटरफ़ेस प्रारूप: MSB फर्स्ट, 2andrsquo;s पूरक - 24/16-बिट MSB जस्टिफाइड, 24/16-बिट I2S, TDM मोड
6. P I/F: 3-तार सीरियल कंट्रोल या I2C बस (Ver 1.0, 400kHz मोड)
7. बिजली की आपूर्ति:
औरnbsp; - AVDD: 2.4 ~ 3.6V
औरnbsp; - DVDD: 1.6 ~ 1.98V
औरnbsp; - TVDD: 1.6 या (DVDD-0.2) ~ 3.6V
8. बिजली आपूर्ति करंट: 9.0mA (EXT स्लेव मोड)
9. Ta = 30 85C

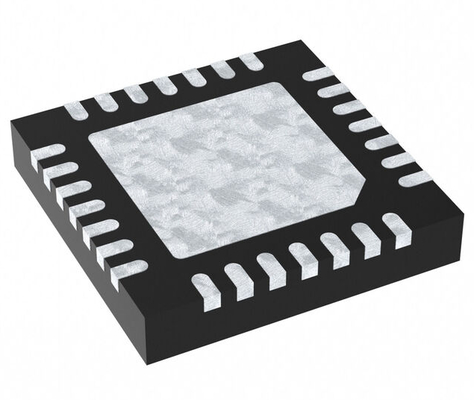

10. पैकेज: 28pin QFN (4mm x 4mm, 0.4mm पिच)
औरnbsp;
विवरण
AK5703 एक 4-चैनल 24-बिट A/D कनवर्टर है जिसमें प्रोग्रामेबल माइक्रोफ़ोन एम्पलीफायर और ALC (स्वचालित स्तर नियंत्रण) सर्किट है। यह उपभोक्ता माइक्रोफ़ोन सरणी अनुप्रयोगों के लिए डिज़ाइन किया गया है। एक एकीकृत PLL विभिन्न प्रकार की घड़ियों से संचालित होता है, जिससे उच्च डिज़ाइन लचीलापन सक्षम होता है। बाहरी माइक्रोफ़ोन को बायसिंग के लिए माइक्रोफ़ोन पावर आउटपुट शामिल हैं। +30dB के माइक्रोफ़ोन गेन सेटिंग के साथ 83dB पर वाइड डायनेमिक रेंज प्राप्त की जाती है। AK5703 को स्पेस-सेविंग 28-पिन QFN पैकेज में पैक किया गया है।
औरnbsp;
अनुप्रयोग
पेशेवर ऑडियो उपकरण
रिकॉर्डिंग डिवाइस (पोर्टेबल रिकॉर्डर, डिजिटल ऑडियो रिकॉर्डर)
माइक्रोफ़ोन सरणियाँ (सम्मेलन प्रणाली, आवाज पहचान डिवाइस)
मिक्सर और ऑडियो इंटरफ़ेस (USB/केस ऑडियो उपकरण
cउपभोक्ता ऑडियो उत्पाद
उच्च-अंत हेडफ़ोन/USB माइक्रोफ़ोन (गेमिंग, लाइव स्ट्रीमिंग, सामग्री निर्माण)
स्मार्ट स्पीकर (उच्च-निष्ठा आवाज कैप्चर)
पोर्टेबल म्यूजिक प्लेयर (Hi-Res ऑडियो सपोर्ट)
वॉयस इंटरेक्शन और IoT डिवाइस
स्मार्ट होम सिस्टम (वॉयस असिस्टेंट, स्मार्ट हब)
इन-कार वॉयस सिस्टम (शोर में कमी, दूर-क्षेत्र पिकअप)
वायरलेस माइक्रोफ़ोन (कराओके माइक, स्ट्रीमिंग माइक)
प्रसारण और सम्मेलन प्रणाली
सम्मेलन माइक्रोफ़ोन (सर्वदिशात्मक/दिशात्मक पिकअप)
ब्रॉडकास्ट-ग्रेड रिकॉर्डिंग (पॉडकास्टिंग, रेडियो)
औरnbsp;
जानकारी
|
श्रेणी
|
औरnbsp;
|
|
|
निर्माता
|
असाही कासेई माइक्रोडिवाइसेस/AKM
|
औरnbsp;
|
|
श्रृंखला
|
-
|
औरnbsp;
|
|
पैकेजिंग
|
टेप और रील (TR)
|
औरnbsp;
|
|
भाग की स्थिति
|
अप्रचलित
|
औरnbsp;
|
|
प्रकार
|
ADC, ऑडियो
|
औरnbsp;
|
|
चैनलों की संख्या
|
4
|
औरnbsp;
|
|
रिज़ॉल्यूशन (बिट्स)
|
24 b
|
औरnbsp;
|
|
नमूनाकरण दर (प्रति सेकंड)
|
48k
|
औरnbsp;
|
|
डेटा इंटरफ़ेस
|
I2C, I2S
|
औरnbsp;
|
|
वोल्टेज आपूर्ति स्रोत
|
एनालॉग और डिजिटल
|
औरnbsp;
|
|
वोल्टेज - आपूर्ति
|
1.6V ~ 3.6V, 2.4V ~ 3.6V
|
औरnbsp;
|
|
ऑपरेटिंग तापमान
|
-30anddeg;C ~ 85anddeg;C
|
औरnbsp;
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
औरnbsp;
|
|
पैकेज / केस
|
28-VFQFN एक्सपोज्ड पैड
|
औरnbsp;
|
|
आपूर्तिकर्ता डिवाइस पैकेज
|
28-QFN (4x4)
|
औरnbsp;
|
|
आधार उत्पाद संख्या
|
औरnbsp;

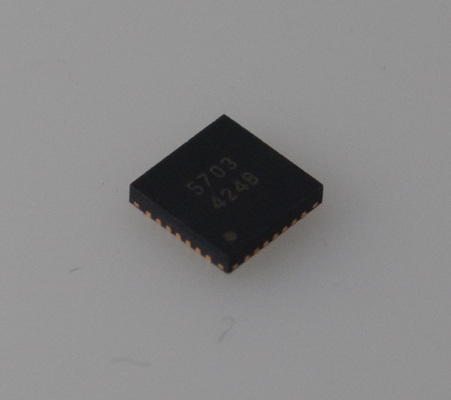

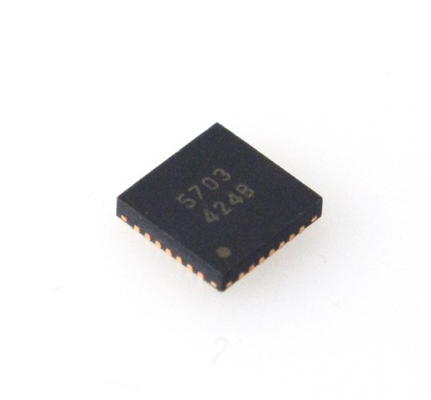

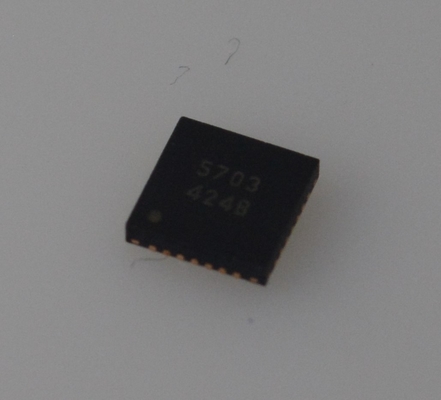

चित्रण
