उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| समारोह: | कदम-अप, चरण-डाउन | आउटपुट कॉन्फ़िगरेशन: | सकारात्मक या नकारात्मक |
|---|---|---|---|
| टोपोलॉजी: | हिरन बढ़ावा | उत्पादन का प्रकार: | एडजस्टेबल |
| आउटपुट की संख्या: | 1 | ||
| प्रमुखता देना: | 8-चैनल SPI इंटरफ़ेस SAR ADC,16-बिट SPI इंटरफ़ेस SAR ADC,ADS8638SRGET SPI इंटरफ़ेस SAR ADC |
||

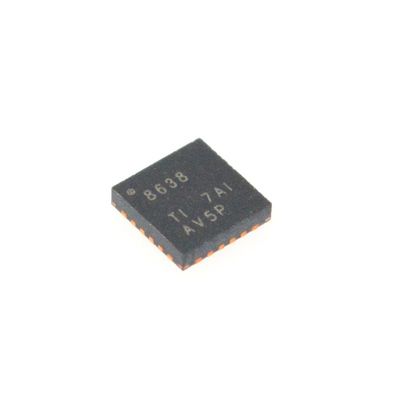

ADS8638SRGET 16-बिट 500kSPS 8-चैनल एसएआर एडीसी कम शोर के साथ उच्च सटीकता एसपीआई इंटरफ़ेस व्यापक आपूर्ति रेंज और औद्योगिक अनुप्रयोगों के लिए मजबूत प्रदर्शन के साथ
औरnbsp;
विशेषताएं
चयन योग्य इनपुट रेंजः
और और+mn;10V, और+mn;5V+,2.5V, OV से 10V, याOV से 5V
औरnbsp; बाहरी संदर्भ के साथ 12V तक और अधिक
कोई गुप्त रूपांतरण नहीं 1 एमएसपीएस तक
उत्कृष्ट प्रदर्शन:
औरnbsp; 12 बिट्स कोई गायब कोड नहीं
और और INL: +O.9LSB
और और SNR:71.8dB
अत्यधिक एकीकृत:
और और 4 या 8 चैनल इनपुट Mux
और और तापमान सेंसर
औरnbsp; आंतरिक वोल्टेज संदर्भ
औरnbsp; प्रत्येक चैनल के लिए अलार्म सीमा
कम शक्तिः
औरnbsp;औरnbsp;14.45mW 1MSPS पर
औरnbsp; 0.1 एमएसपीएस पर 5.85 एमडब्ल्यू
औरnbsp; लचीला पावर-डाउन मोड
एसपीआई संगत सीरियल इंटरफेस
विस्तारित तापमान सीमाः
औरnbsp; -40°C से +125°C तक

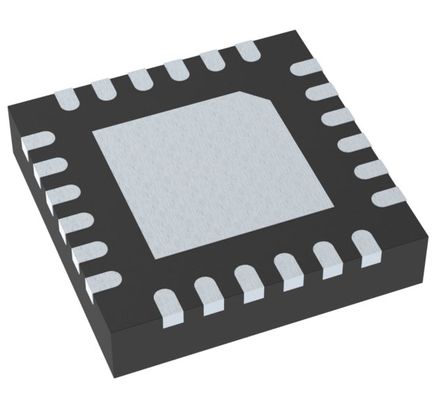

छोटे पदचिह्नः 4 मिमी x 4 मिमी QFN पैकेज
औरnbsp;
विवरण
ADS8634 और ADS8638 ((ADS8634/8) 12-बिट एनालॉग-टू-डिजिटल कन्वर्टर्स ((ADCs) हैं जो 1MSPS पर +10V तक के इनपुट को मापने में सक्षम हैं।ये एडीसी रूपांतरणों में नोलेटेन्सी के साथ एक नमूना और पकड़ फ्रंट-एंड प्रदान करते हैं.ADS8634 में चार इनपुट तक मापने के लिए इनपुट मल्टीप्लेक्सर शामिल है। ADS8638 आठ इनपुट तक माप सकता है।
इनपुट मल्टीप्लेक्सर के अलावा, ADS8634/8 में एक आंतरिक तापमान सेंसर, वोल्टेज संदर्भ और प्रत्येक इनपुट पर अलार्म सीमाओं को सेट करने के लिए एक डिजिटल तुलनाकर्ता है।बाहरी घटकों की न्यूनतम मात्रा की आवश्यकता होती हैएएसपीआई संगत इंटरफेस सरल संचार और नियंत्रण के लिए प्रदान करता है। डिजिटल आपूर्ति प्रोसेसर और नियंत्रकों की एक विस्तृत श्रृंखला के लिए सीधे कनेक्शन के लिए 5V से 1.8V तक सभी तरह से काम करता है।
मांग वाले औद्योगिक माप अनुप्रयोगों के लिए आदर्श, ADS8634/8 पूरी तरह से -40 °C से +125 °C तक विस्तारित औद्योगिक तापमान सीमा पर निर्दिष्ट हैं;C और एक छोटे फॉर्म-फैक्टर QFN-24 पैकेज में उपलब्ध हैं.
औरnbsp;
अनुप्रयोग
और बुल; औद्योगिक प्रक्रिया नियंत्रण (पीएलसी)
और बुल; डेटा अधिग्रहण प्रणाली
और बुल; हाई-स्पीड, क्लोज्ड-लूप सिस्टम
औरबुल; डिजिटलपावर सप्लाईज
औरnbsp;
सूचना
|
श्रेणी
|
औरnbsp;
|
|
|
निर्माता
|
टेक्सास इंस्ट्रूमेंट्स
|
औरnbsp;
|
|
श्रृंखला
|
-
|
औरnbsp;
|
|
पैकेजिंग
|
टेप और रील (TR)
कट टेप (सीटी)
डिजी-रीलैंडरेग;
|
औरnbsp;
औरnbsp;
औरnbsp;
|
|
भाग की स्थिति
|
सक्रिय
|
औरnbsp;
|
|
बिट्स की संख्या
|
12
|
औरnbsp;
|
|
नमूनाकरण दर (प्रति सेकंड)
|
1M
|
औरnbsp;
|
|
इनपुट की संख्या
|
8
|
औरnbsp;
|
|
इनपुट प्रकार
|
एकल अंत
|
औरnbsp;
|
|
डेटा इंटरफ़ेस
|
एसपीआई
|
औरnbsp;
|
|
विन्यास
|
MUX-S/H-ADC
|
औरnbsp;
|
|
अनुपात - एस/एचःएडीसी
|
1:1
|
औरnbsp;
|
|
ए/डी कन्वर्टर्स की संख्या
|
1
|
औरnbsp;
|
|
वास्तुकला
|
एसएआर
|
औरnbsp;
|
|
संदर्भ प्रकार
|
बाहरी, आंतरिक
|
औरnbsp;
|
|
वोल्टेज - आपूर्ति, एनालॉग
|
2.7V ~ 5.25V
|
औरnbsp;
|
|
वोल्टेज - आपूर्ति, डिजिटल
|
1.65V ~ 5.25V
|
औरnbsp;
|
|
विशेषताएं
|
तापमान सेंसर
|
औरnbsp;
|
|
परिचालन तापमान
|
-40°C ~ 125°C
|
औरnbsp;
|
|
पैकेज / मामला
|
24-VFQFN एक्सपोजर पैड
|
औरnbsp;
|
|
आपूर्तिकर्ता उपकरण पैकेज
|
24-VQFN (4x4)
|
औरnbsp;
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
औरnbsp;
|
|
मूल उत्पाद संख्या
|
