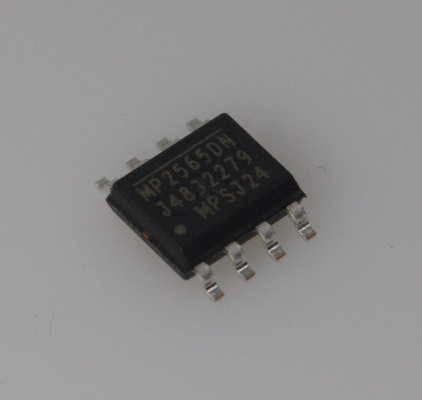

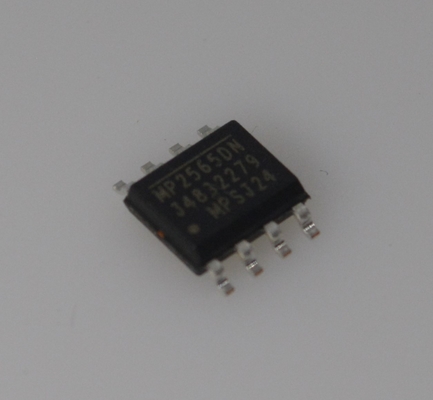

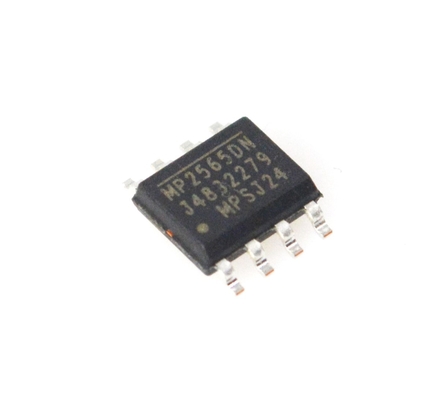

MP2565DN 5A 24V स्टेप-डाउन कन्वर्टर 95% दक्षता 500kHz आवृत्ति समायोज्य आउटपुट चक्र-दर-चक्र वर्तमान सीमा थर्मल बंद SOT23-6 पैकेज

MP2565DN 5A 24V स्टेप-डाउन कन्वर्टर 95% दक्षता 500kHz आवृत्ति समायोज्य आउटपुट चक्र-दर-चक्र वर्तमान सीमा थर्मल बंद SOT23-6 पैकेज

विशेषताएं

• 120μA शांत करंट

• व्यापक 4.5V से 50V ऑपरेटिंग इनपुट रेंज

• 220mΩ आंतरिक शक्ति MOSFET

• 4 मेगाहर्ट्ज़ तक प्रोग्राम करने योग्य स्विचिंग आवृत्ति

• उच्च दक्षता, हल्का भार संचालन

• सिरेमिक संधारित्र के साथ स्थिर

• आंतरिक सॉफ्ट-स्टार्ट

• बाहरी करंट सेंसर प्रतिरोधक के बिना आंतरिक रूप से वर्तमान सीमा सेट करें

• 95% तक की दक्षता

• आउटपुट 0.8V से 47V तक समायोज्य

• 3x3 QFN10 और थर्मली वर्धित SOIC8 पैकेज में उपलब्ध है

अनुप्रयोग

• उच्च वोल्टेज बिजली रूपांतरण

• ऑटोमोटिव सिस्टम

• औद्योगिक विद्युत प्रणाली

• वितरित विद्युत प्रणाली

• बैटरी से चलने वाले सिस्टम

विवरण

MP2565 एक उच्च आवृत्ति चरण-नीचे स्विचिंग नियामक है जिसमें एक एकीकृत आंतरिक उच्च-पक्ष उच्च वोल्टेज पावर MOSFET है। यह 2.तेजी से लूप प्रतिक्रिया और आसान मुआवजे के लिए वर्तमान मोड नियंत्रण के साथ 5 ए आउटपुट.

व्यापक 4.5V से 50V इनपुट रेंज विभिन्न प्रकार के स्टेप-डाउन अनुप्रयोगों को समायोजित करती है, जिसमें ऑटोमोटिव इनपुट वातावरण में भी शामिल हैं।एक 12μA बंद मोड आपूर्ति वर्तमान बैटरी संचालित अनुप्रयोगों में उपयोग की अनुमति देता है.

एक विस्तृत भार सीमा पर उच्च शक्ति रूपांतरण दक्षता स्विचिंग और गेट ड्राइविंग नुकसान को कम करने के लिए हल्के भार की स्थिति में स्विचिंग आवृत्ति को कम करके प्राप्त की जाती है।

आवृत्ति foldback स्टार्टअप और थर्मल शटडाउन के दौरान प्रेरक धारा के भागने से रोकने में मदद करता है, विश्वसनीय, दोष सहिष्णु संचालन प्रदान करता है।

4 मेगाहर्ट्ज़ पर स्विच करके, MP2565 ईएमआई (इलेक्ट्रोमैग्नेटिक हस्तक्षेप) शोर समस्याओं को रोकने में सक्षम है, जैसे कि एएम रेडियो और एडीएसएल अनुप्रयोगों में पाए जाते हैं।

MP2565 छोटे 3 मिमी x 3 मिमी QFN10 और थर्मलली वर्धित SOIC8 पैकेज में उपलब्ध है।

सूचना

चित्रण
