उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| समारोह: | कदम-अप, चरण-डाउन | आउटपुट कॉन्फ़िगरेशन: | सकारात्मक या नकारात्मक |
|---|---|---|---|
| टोपोलॉजी: | हिरन बढ़ावा | उत्पादन का प्रकार: | एडजस्टेबल |
| आउटपुट की संख्या: | 1 | ||
| प्रमुखता देना: | SOT-223 LDO रेगुलेटर,LM1117IMPX-3.3 LDO रेगुलेटर,3.3 वी एलडीओ नियामक |
||

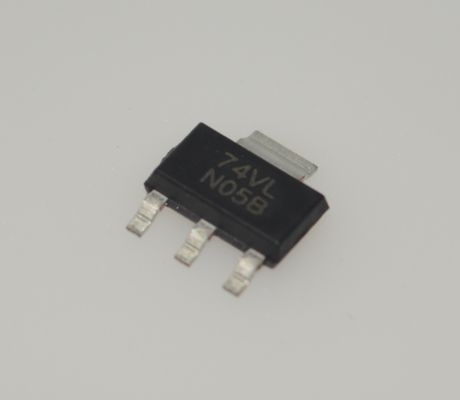

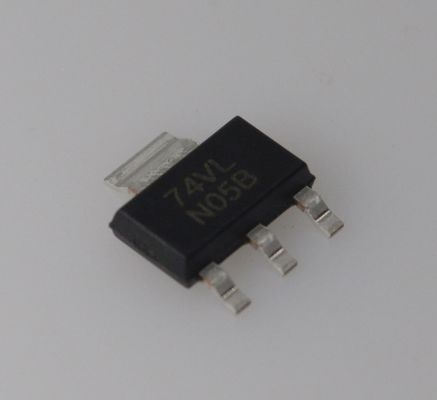

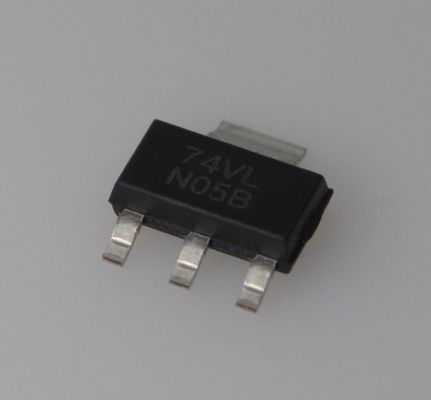

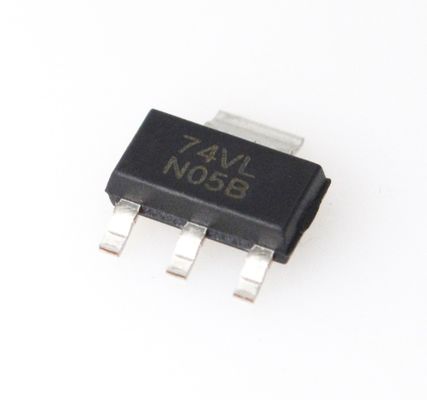

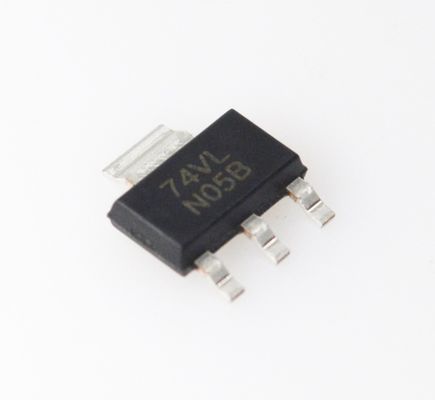

LM1117IMPX-3.3 3.3V फिक्स्ड आउटपुट 800mA एलडीओ नियामक कम ड्रॉपआउट (1.2V) उच्च सटीकता (और+mn;2%) थर्मल और एम्प वर्तमान संरक्षण SOT-223 पैकेज सिरेमिक कैपेसिटर के साथ स्थिर
औरnbsp;
विशेषताएं
और बुल; एक नए ड्रॉप-इन विकल्प के लिए, TLV1117 देखें
andbull; फिक्स्ड आउटपुट SOT-223 पैकेज कॉन्फ़िगरेशन और बेहतर कार्यक्षमता में ड्रॉप-इन प्रतिस्थापन के लिए TLV761 देखें
andbull; 1.8 V, 2.5 V, 3.3 V, 5 V और समायोज्य संस्करणों में उपलब्ध है
andbull; अंतरिक्ष-बचत SOT-223 और WSON पैकेज
और बुल; वर्तमान सीमा और थर्मल सुरक्षा
और बुल; आउटपुट करंटः 800 एमए
और बुल; लाइन विनियमनः 0.2% (अधिकतम)
और बुल; भार विनियमनः 0.4% (अधिकतम)
और बुल; तापमान सीमाः
और और– LM1117: 0 और°C से +125 और°C
और और LM1117I: और 40 और C से +125 और C
औरnbsp;
आवेदन
औरबुल; एसी ड्राइव पावर स्टेज मॉड्यूल
और बुल; मर्चेंट नेटवर्क और सर्वर पीएसयू
और बुल; औद्योगिक एसी/डीसी
और बुल; अल्ट्रासाउंड स्कैनर
और बुल; सर्वो ड्राइव नियंत्रण मॉड्यूल
औरnbsp;
विवरण
LM1117 लोड करंट के 800 mA पर 1.2 V के ड्रॉपआउट के साथ एक कम ड्रॉपआउट वोल्टेज नियामक है।
LM1117 एक समायोज्य संस्करण में उपलब्ध है, जो केवल दो बाहरी प्रतिरोधों के साथ 1.25 वी से 13.8 वी तक आउटपुट वोल्टेज सेट कर सकता है। इसके अलावा, डिवाइस पांच निश्चित वोल्टेज में उपलब्ध है, 1.8 वी, 2.5 वी, 3.3 वी और 5 वी
LM1117 वर्तमान सीमित करने और थर्मल शटडाउन प्रदान करता है। आउटपुट वोल्टेज की सटीकता को सुनिश्चित करने के लिए ज़ेनर ट्रिम किए गए बैंड गैप संदर्भ को शामिल करता है।
अस्थायी प्रतिक्रिया और स्थिरता में सुधार के लिए आउटपुट पर न्यूनतम 10-andmicro;F टैंटलम कंडेन्सर की आवश्यकता होती है।
औरnbsp;
सूचना
|
श्रेणी
|
औरnbsp;
|
|
|
एमएफआर
|
औरnbsp;
|
|
|
श्रृंखला
|
औरnbsp;
|
|
|
पैकेजिंग
|
टेप और रील (TR)
कट टेप (सीटी)
डिजी-रीलैंडरेग;
|
औरnbsp;
औरnbsp;
औरnbsp;
|
|
भाग की स्थिति
|
डिजी-की में बंद
|
औरnbsp;
|
|
आउटपुट कॉन्फ़िगरेशन
|
औरnbsp;
|
|
|
आउटपुट प्रकार
|
औरnbsp;
|
|
|
नियामकों की संख्या
|
1
|
औरnbsp;
|
|
वोल्टेज - इनपुट (अधिकतम)
|
15V
|
औरnbsp;
|
|
वोल्टेज - आउटपुट (मिनट/फिक्स्ड)
|
3.3V
|
औरnbsp;
|
|
वोल्टेज - आउटपुट (अधिकतम)
|
-
|
औरnbsp;
|
|
वोल्टेज ड्रॉपआउट (अधिकतम)
|
1.2V @ 800mA
|
औरnbsp;
|
|
वर्तमान - आउटपुट
|
औरnbsp;
|
|
|
वर्तमान - शांत (Iq)
|
5 एमए
|
औरnbsp;
|
|
वर्तमान - आपूर्ति (अधिकतम)
|
10 एमए
|
औरnbsp;
|
|
पीएसआरआर
|
75 डीबी (120 हर्ट्ज)
|
औरnbsp;
|
|
नियंत्रण विशेषताएं
|
-
|
औरnbsp;
|
|
सुरक्षा सुविधाएँ
|
अधिक धारा, अधिक तापमान
|
औरnbsp;
|
|
परिचालन तापमान
|
-40°C ~ 125°C
|
औरnbsp;
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
औरnbsp;
|
|
पैकेज / मामला
|
TO-261-4, TO-261AA
|
औरnbsp;
|
|
आपूर्तिकर्ता उपकरण पैकेज
|
SOT-223-4
|
औरnbsp;
|
|
मूल उत्पाद संख्या
|
औरnbsp;
चित्रण
