उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| कार्य: | स्टेप-अप, स्टेप-डाउन | आउटपुट कॉन्फ़िगरेशन: | सकारात्मक या नकारात्मक |
|---|---|---|---|
| टोपोलॉजी: | हिरन बढ़ावा | आउटपुट प्रकार: | एडजस्टेबल |
| आउटपुट की संख्या: | 1 | ||
| प्रमुखता देना: | 16MHz STM8S103K3T6C 8-बिट MCU,20-पिन STM8S103K3T6C 8-बिट MCU,10-बिट एडीसी STM8S103K3T6C 8-बिट एमसीयू |
||

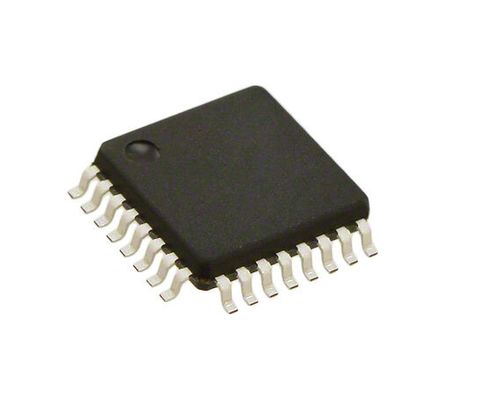

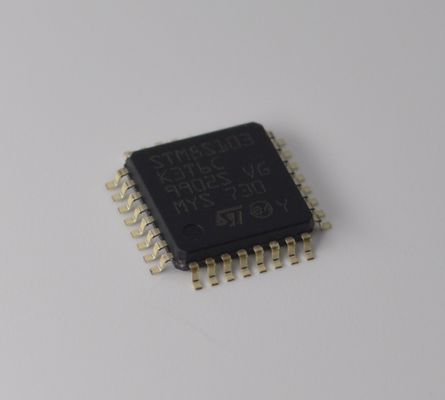

STM8S103K3T6C 8KB फ्लैश के साथ 8-बिट MCU 1KB रैम 16MHz गति 10-बिट एडीसी 4 टाइमर UART/SPI/I2C 2.95V-5.5V रेंज औरamp; 20-पिन TSSOP पैकेज
औरnbsp;
विशेषताएं
कोर
एंडबुल; हार्वर्ड आर्किटेक्चर और 3-चरण पाइपलाइन के साथ 16 MHz उन्नत एसटीएम 8 कोर
andbull; विस्तारित निर्देश सेट
यादें
औरबुल; प्रोग्राम मेमोरीः 8 Kbyte फ्लैश; डेटा भंडारण 20 साल 55 और डिग्री सेल्सियस पर 10 kcycle के बाद
औरबुल; डेटा मेमोरीः 640 बाइट वास्तविक डेटा EEPROM; धीरज 300 kcycle
एंडबुल; रैमः 1 केबाइट
घड़ी, रीसेट और आपूर्ति प्रबंधन
और बुल; 2.95 से 5.5 वी ऑपरेटिंग वोल्टेज
और बुल; लचीला घड़ी नियंत्रण, 4 मास्टर घड़ी स्रोत
कम शक्ति क्रिस्टल अनुनाद ऑसिलेटर
बाहरी घड़ी इनपुट
औरnbsp; और– आंतरिक, उपयोगकर्ता द्वारा ट्रिम करने योग्य 16 MHz आरसी
आंतरिक कम शक्ति 128 kHz आरसी
और बुल; घड़ी मॉनिटर के साथ घड़ी सुरक्षा प्रणाली
और बुल; बिजली प्रबंधनः
और और– कम बिजली के मोड (प्रतीक्षा, सक्रिय-हॉल, रोक)
औरnbsp; औरndash; स्विच-ऑफ परिधीय घड़ियों व्यक्तिगत रूप से
andbull; स्थायी रूप से सक्रिय, कम खपत शक्ति पर और शक्ति बंद रीसेट
अवरोध प्रबंधन
एंडबुल; 32 विरामों के साथ नेस्टेड अवरोध नियंत्रक
और बुल; 6 वेक्टरों पर 27 बाहरी अंतराल तक
टाइमर
एंडबुल; उन्नत नियंत्रण टाइमरः 16-बिट, 4 कैपकॉम चैनल, 3 पूरक आउटपुट, मृत समय सम्मिलन और लचीला सिंक्रनाइज़ेशन
andbull; 16-बिट सामान्य प्रयोजन टाइमर, 3 CAPCOM चैनलों (IC, OC या PWM) के साथ
andbull; 8-बिट प्रीस्केलर के साथ 8-बिट बेसिक टाइमर
औरबुल; ऑटो-वेक-अप टाइमर
और बुल; विंडो वॉचडॉग और स्वतंत्र वॉचडॉग टाइमर
संचार इंटरफेस
andbull; समकालिक संचालन के लिए घड़ी आउटपुट के साथ UART, स्मार्टकार्ड, IrDA, LIN मास्टर मोड
एंडबुल; एसपीआई इंटरफेस 8 एमबीटी/सेकंड तक
andbull; 400 kbit/s तक I2C इंटरफ़ेस
एनालॉग से डिजिटल कनवर्टर (एडीसी)
andbull; 10-बिट, andplusmn;1 LSB ADC 5 मल्टीप्लेक्स चैनलों तक, स्कैन मोड और एनालॉग वॉचडॉग के साथ
आई/ओ
एंडबुल; 21 उच्च सिंक आउटपुट सहित 32 पिन पैकेज पर 28 आई / ओ तक
औरबुल; अत्यधिक मजबूत I/O डिजाइन, वर्तमान इंजेक्शन के खिलाफ प्रतिरोधी
अनूठा आईडी
andbull; प्रत्येक डिवाइस के लिए 96-बिट अद्वितीय कुंजी
औरnbsp;
विवरण
STM8S103F2/x3 एक्सेस लाइन 8-बिट माइक्रोकंट्रोलर 8 Kbyte फ्लैश प्रोग्राम मेमोरी, प्लस एकीकृत वास्तविक डेटा EEPROM प्रदान करते हैं।STM8S माइक्रोकंट्रोलर परिवार संदर्भ मैनुअल (RM0016) इस परिवार में उपकरणों को निम्न घनत्व के रूप में संदर्भित करता हैवे निम्नलिखित लाभ प्रदान करते हैंः प्रदर्शन, मज़बूती और सिस्टम लागत में कमी।
डिवाइस के प्रदर्शन और मज़बूती को उन्नत कोर और परिधीय उपकरणों द्वारा सुनिश्चित किया जाता है जो अत्याधुनिक तकनीक, 16 मेगाहर्ट्ज़ घड़ी आवृत्ति, मजबूत I/O,अलग घड़ी स्रोत के साथ स्वतंत्र प्रहरी कुत्तों, और एक घड़ी सुरक्षा प्रणाली।
एक एकीकृत वास्तविक डेटा EEPROM के लिए 300 k तक लिखने/शूट चक्रों के लिए और आंतरिक घड़ी ऑसिलेटर के साथ उच्च प्रणाली एकीकरण स्तर के लिए प्रणाली लागत कम है,वॉचडॉग और ब्राउन-आउट रीसेट.
पूर्ण प्रलेखन के साथ-साथ विकास के साधनों का एक विस्तृत चयन उपलब्ध है।
औरnbsp;
सूचना
|
श्रेणी
|
औरnbsp;
|
|
|
एमएफआर
|
औरnbsp;
|
|
|
श्रृंखला
|
औरnbsp;
|
|
|
पैकेजिंग
|
ट्रे
|
औरnbsp;
|
|
भाग की स्थिति
|
सक्रिय
|
औरnbsp;
|
|
DigiKey प्रोग्राम करने योग्य
|
सत्यापित नहीं
|
औरnbsp;
|
|
कोर प्रोसेसर
|
STM8
|
औरnbsp;
|
|
कोर का आकार
|
8-बिट
|
औरnbsp;
|
|
गति
|
16MHz
|
औरnbsp;
|
|
कनेक्टिविटी
|
I2C, IrDA, LINbus, SPI, UART/USART
|
औरnbsp;
|
|
परिधीय उपकरण
|
ब्राउन आउट डिटेक्ट/रीसेट, पीओआर, पीडब्ल्यूएम, डब्ल्यूडीटी
|
औरnbsp;
|
|
I/O की संख्या
|
28
|
औरnbsp;
|
|
प्रोग्राम मेमोरी का आकार
|
औरnbsp;
|
|
|
प्रोग्राम मेमोरी प्रकार
|
फ्लैश
|
औरnbsp;
|
|
EEPROM का आकार
|
640 x 8
|
औरnbsp;
|
|
रैम का आकार
|
1K x 8
|
औरnbsp;
|
|
वोल्टेज - आपूर्ति (Vcc/Vdd)
|
2.95V ~ 5.5V
|
औरnbsp;
|
|
डेटा कन्वर्टर्स
|
A/D 4x10b
|
औरnbsp;
|
|
ऑसिलेटर प्रकार
|
आंतरिक
|
औरnbsp;
|
|
परिचालन तापमान
|
-40°C ~ 85°C (TA)
|
औरnbsp;
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
औरnbsp;
|
|
पैकेज / मामला
|
32-LQFP
|
औरnbsp;
|
|
मूल उत्पाद संख्या
|
औरnbsp;
चित्रण
