उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| कार्य: | स्टेप-अप, स्टेप-डाउन | आउटपुट कॉन्फ़िगरेशन: | सकारात्मक या नकारात्मक |
|---|---|---|---|
| टोपोलॉजी: | हिरन बढ़ावा | आउटपुट प्रकार: | एडजस्टेबल |
| आउटपुट की संख्या: | 1 | ||
| प्रमुखता देना: | 600 वोल्ट आधा-ब्रिज चालक,एसओआईसी-8 हाफ-ब्रिज ड्राइवर,IR2106STRPBF हाफ ब्रिज ड्राइवर |
||

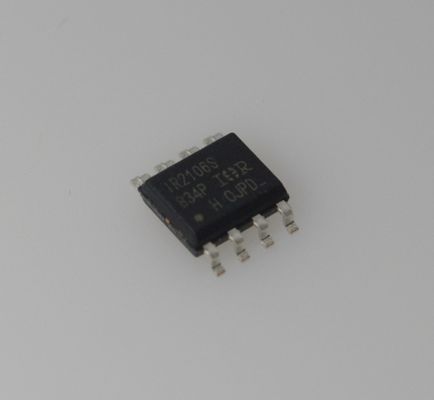

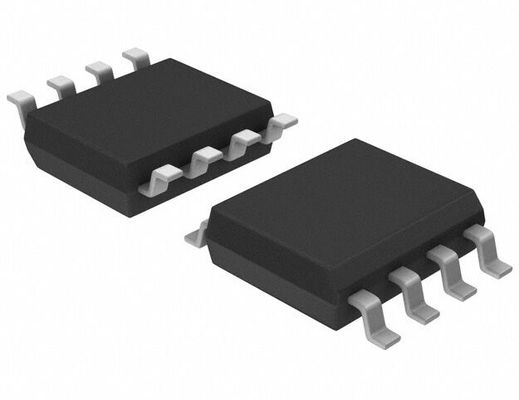

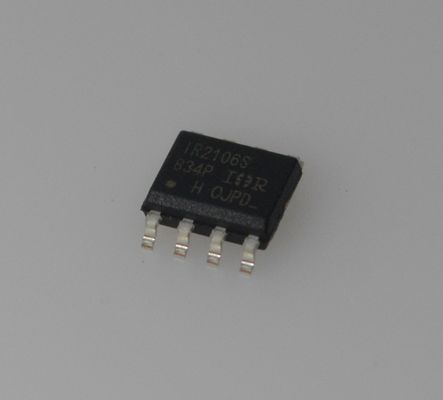

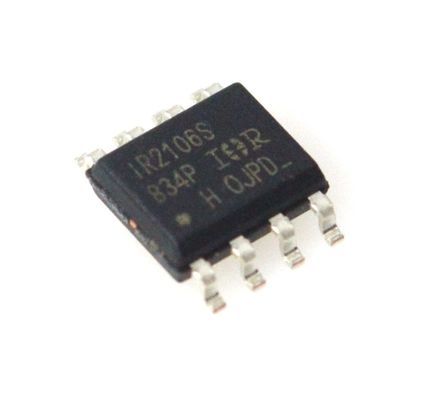

IR2106STRPBF 600V हाफ-ब्रिज ड्राइवर 200mA आउटपुट फास्ट स्विचिंग यूवीएलओ, कम प्रसार विलंब SOIC-8 मोटर ड्राइव और एम्प्टर इन्वर्टर के लिए आदर्श
औरnbsp;
विशेषताएं
औरबुल; बूटस्ट्रैप ऑपरेशन के लिए डिज़ाइन किया गया फ्लोटिंग चैनल +600V तक पूरी तरह से काम करने योग्य नकारात्मक क्षणिक वोल्टेज dV/dt प्रतिरोधी
और बुल; गेट ड्राइव 10 से 20V (IR2106(4) की आपूर्ति रेंज
औरबुल; दोनों चैनलों के लिए अंडरवोल्टेज लॉकआउट
andbull; 3.3V, 5V और 15V इनपुट लॉजिक संगत
और बुल; दोनों चैनलों के लिए मिलान प्रसार देरी
एंडबुल; लॉजिक और पावर ग्राउंड +/- 5V ऑफसेट।
औरबुल; बेहतर शोर प्रतिरोध के लिए कम डी / डीटी गेट ड्राइवर
और बुल; इनपुट के साथ चरण में आउटपुट (IR2106)
और बुल; भी उपलब्ध सीसा मुक्त
औरnbsp;
विवरण
IR2106 ((4) ((S) स्वतंत्र उच्च और निम्न पक्ष संदर्भित आउटपुट चैनलों के साथ उच्च वोल्टेज, उच्च गति बिजली MOSFET और IGBT ड्राइवर हैं।स्वामित्व वाली एचवीआईसी और लॉक प्रतिरोधी सीएमओएस प्रौद्योगिकियां कठोर मोनोलिथिक निर्माण की अनुमति देती हैं. लॉजिक इनपुट मानक सीएमओएस या एलएसटीटीएल आउटपुट के साथ संगत है, जो 3.3 वी लॉजिक तक है। आउटपुट ड्राइवरों में न्यूनतम ड्राइवर क्रॉस-कंडक्टिविटी के लिए डिज़ाइन किए गए उच्च पल्स करंट बफर चरण होते हैं।फ्लोटिंग चैनल का उपयोग एक एन-चैनल पावर एमओएसएफईटी या उच्च पक्ष विन्यास में आईजीबीटी को चलाने के लिए किया जा सकता है जो 600 वोल्ट तक काम करता है.
औरnbsp;
सूचना
|
श्रेणी
|
औरnbsp;
|
|
|
निर्माता
|
इन्फिनियन टेक्नोलॉजीज
|
औरnbsp;
|
|
श्रृंखला
|
-
|
औरnbsp;
|
|
पैकेजिंग
|
टेप और रील (TR)
कट टेप (सीटी)
डिजी-रीलैंडरेग;
|
औरnbsp;
औरnbsp;
औरnbsp;
|
|
भाग की स्थिति
|
सक्रिय
|
औरnbsp;
|
|
DigiKey प्रोग्राम करने योग्य
|
सत्यापित नहीं
|
औरnbsp;
|
|
संचालित विन्यास
|
अर्ध-पुल
|
औरnbsp;
|
|
चैनल प्रकार
|
स्वतंत्र
|
औरnbsp;
|
|
ड्राइवरों की संख्या
|
2
|
औरnbsp;
|
|
गेट प्रकार
|
आईजीबीटी, एमओएसएफईटी (एन-चैनल)
|
औरnbsp;
|
|
वोल्टेज - आपूर्ति
|
10V ~ 20V
|
औरnbsp;
|
|
तार्किक वोल्टेज - वीआईएल, एचआईवी
|
0.8V, 2.9V
|
औरnbsp;
|
|
वर्तमान - पीक आउटपुट (स्रोत, सिंक)
|
200mA, 350mA
|
औरnbsp;
|
|
इनपुट प्रकार
|
नॉन-इंवर्टिंग
|
औरnbsp;
|
|
उच्च साइड वोल्टेज - अधिकतम (बूटस्ट्रैप)
|
600 वी
|
औरnbsp;
|
|
उदय / पतन समय (प्रकार)
|
150 एनएस, 50 एनएस
|
औरnbsp;
|
|
परिचालन तापमान
|
-40°C ~ 150°C (TJ)
|
औरnbsp;
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
औरnbsp;
|
|
पैकेज / मामला
|
8-SOIC (0.154andquot;, 3.90mm चौड़ाई)
|
औरnbsp;
|
|
आपूर्तिकर्ता उपकरण पैकेज
|
8-एसओआईसी
|
औरnbsp;
|
|
मूल उत्पाद संख्या
|
औरnbsp;
चित्रण
औरnbsp;
औरnbsp;
