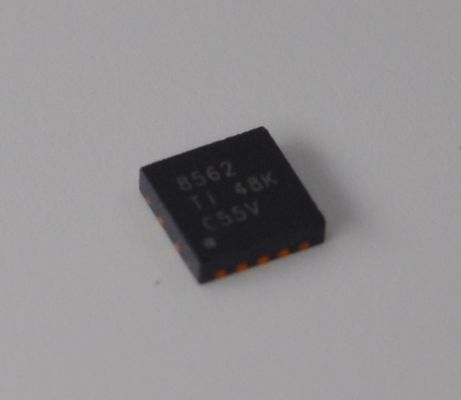

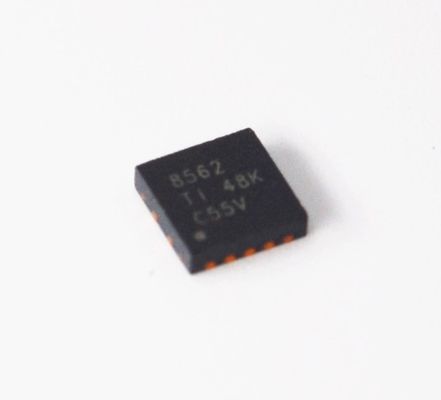

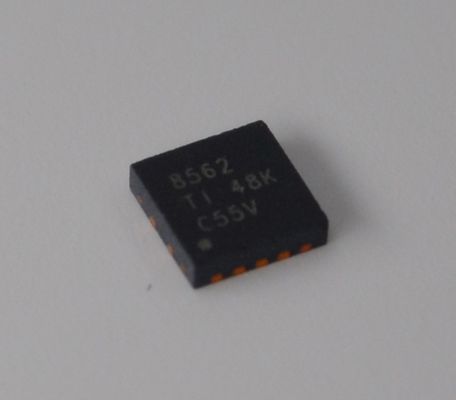

DAC8562SDSCR 16-बिट डुअल डीएसी लो ग्लिच वाइड वोल्टेज (2.7V-5.5V), एसपीआई प्रेसिजन (±4LSB) लघु वीएसएसओपी औद्योगिक और मोटर वाहन के लिए आदर्श

DAC8562SDSCR 16-बिट डुअल DAC लो ग्लिच वाइड वोल्टेज (2.7V-5.5V), SPI प्रिसिशन (andplusmn;4LSB) टाइनी VSSOP इंडस्ट्रियल और ऑटोमोटिव के लिए आदर्श

andnbsp;

विशेषताएँ

andbull; सापेक्ष सटीकता:

andnbsp; andndash; DAC756x (12-बिट): 0.3 LSB INL

andnbsp; andndash; DAC816x (14-बिट): 1 LSB INL

andnbsp; andndash; DAC856x (16-बिट): 4 LSB INL

andbull; ग्लिच इम्पल्स: 0.1 nV-s

andbull; द्विदिश संदर्भ: इनपुट या 2.5-V आउटपुट

andnbsp; andndash; डिफ़ॉल्ट रूप से अक्षम आउटपुट

andnbsp; andndash; andplusmn;5-mV प्रारंभिक सटीकता (अधिकतम)

andnbsp; andndash; 4-ppmanddeg;C तापमान बहाव (प्रकार)

andnbsp; andndash; 10-ppm/anddeg;C तापमान बहाव (अधिकतम)

andnbsp; andndash; 20-mA सिंक और स्रोत क्षमता

andbull; शून्य स्केल या मिड-स्केल पर पावर-ऑन रीसेट

andbull; कम-पावर: 4 mW (प्रकार, 5-V AVDD, आंतरिक संदर्भ करंट सहित)

andbull; वाइडपावर-सप्लाई रेंज: 2.7 V से 5.5 V

andbull; श्मिट-ट्रिगर इनपुट के साथ 50-MHz SPI

andbull; LDACandCLRFunctions

andbull; रेल-टू-रेल ऑपरेशन के साथ आउटपुट बफर

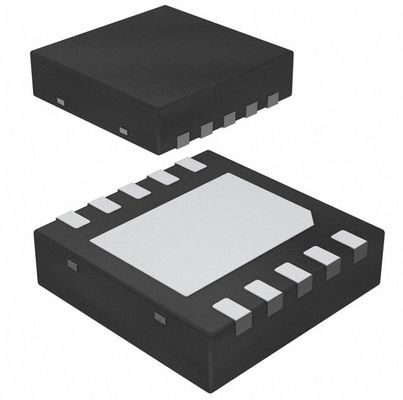

andbull; पैकेज: WSON-10 (3 मिमी andtimes; 3 मिमी), VSSOP-10

andbull; तापमान रेंज:andndash;40anddeg;C से 125anddeg;C

andnbsp;

अनुप्रयोग

andbull; पोर्टेबल इंस्ट्रूमेंटेशन

andbull; PLC एनालॉग आउटपुट मॉड्यूल

andbull; क्लोज्ड-लूप सर्वो कंट्रोल

andbull; वोल्टेज नियंत्रित ऑसिलेटर ट्यूनिंग

andbull; डेटा अधिग्रहण सिस्टम

andbull; प्रोग्रामेबल गेन और ऑफसेट एडजस्टमेंट

andnbsp;

विवरण

DAC756x, DAC816x, और DAC856x डिवाइस क्रमशः कम-पावर, वोल्टेज-आउटपुट, डुअल-चैनल, 16-, 14-, और 12-बिट डिजिटल-टू-एनालॉग कन्वर्टर्स (DAC) हैं। इन उपकरणों में 2.5-V, 4-ppm/anddeg;C का आंतरिक संदर्भ शामिल है, जो 2.5 V या 5 V की फुल-स्केल आउटपुट वोल्टेज रेंज देता है। आंतरिक संदर्भ में andplusmn;5 mV की प्रारंभिक सटीकता है और VREFIN/VREFOUT पिन पर 20 mA तक स्रोत या सिंक कर सकता है।

ये डिवाइस मोनोटोनिक हैं, जो उत्कृष्ट रैखिकता प्रदान करते हैं और अवांछित कोड-टू-कोड क्षणिक वोल्टेज (ग्लिच) को कम करते हैं। वे एक बहुमुखी तीन-तार सीरियल इंटरफ़ेस का उपयोग करते हैं जो 50 मेगाहर्ट्ज तक की क्लॉक दरों पर संचालित होता है। इंटरफ़ेस मानक SPIandtrade;, QSPIandtrade;, माइक्रोवायर और डिजिटल सिग्नल प्रोसेसर (DSP) इंटरफेस के साथ संगत है। DACxx62 डिवाइस में एक पावर-ऑन-रीसेट सर्किट शामिल है जो यह सुनिश्चित करता है कि DAC आउटपुट चालू होता है और शून्य स्केल पर रहता है जब तक कि डिवाइस पर एक मान्य कोड नहीं लिखा जाता है, जबकि DACxx63 डिवाइस इसी तरह मिड-स्केल पर चालू होते हैं। इन उपकरणों में एक पावर-डाउन सुविधा है जो करंट की खपत को आमतौर पर 5 V पर 550 nA तक कम कर देती है। कम बिजली की खपत, आंतरिक संदर्भ और छोटे पदचिह्न इन उपकरणों को पोर्टेबल, बैटरी से चलने वाले उपकरणों के लिए आदर्श बनाते हैं।

DACxx62 डिवाइस एक-दूसरे के साथ ड्रॉप-इन और फ़ंक्शन संगत हैं, जैसा कि DACxx63 डिवाइस हैं। पूरा परिवार MSOP-10 और SON-10 पैकेज में उपलब्ध है।

andnbsp;

जानकारी

andnbsp;

चित्रण
