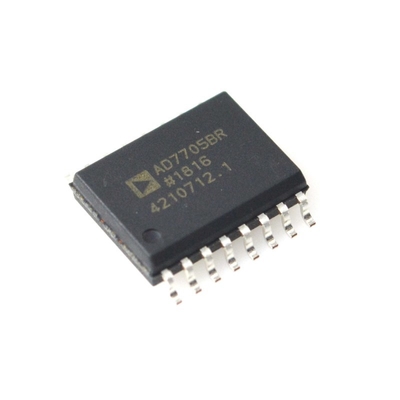

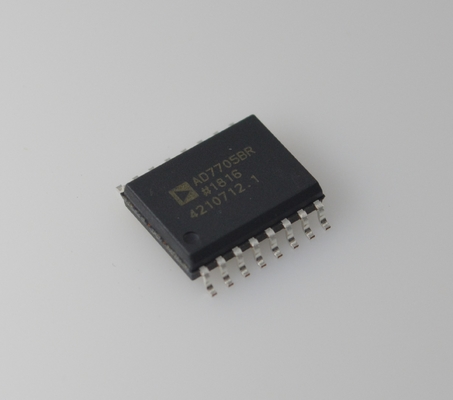

AD7705BRZ ADC 16-बिट प्रेसिजन कम शोर 3V/5V ऑपरेशन ऑन-चिप फिल्टर SPI इंटरफेस कम पावर -40°C से +85°C इंडस्ट्रियल ग्रेड

AD7705BRZ ADC 16-बिट प्रेसिजन कम शोर 3V/5V ऑपरेशन ऑन-चिप फिल्टर SPI इंटरफेस कम पावर -40°C से +85°C इंडस्ट्रियल ग्रेड

विशेषताएं

AD7705: 2 पूर्ण अंतर इनपुट चैनल एडीसी

AD7706: 3 छद्म अंतर इनपुट चैनल एडीसी

16 बिट्स कोई गायब कोड नहीं

00.003% गैर रैखिकता

प्रोग्राम करने योग्य लाभ फ्रंट एंडः 1 से 128 3-वायर सीरियल इंटरफेस से लाभ

SPI®, QSPITM, MICROWIRETM और DSP संगत

एससीएलके पर श्मिट ट्रिगर इनपुट

एनालॉग इनपुट को बफर करने की क्षमता

2.7 वी से 3.3 वी या 4.75 वी से 5.25 वी तक काम करना

शक्ति अपव्यय 1 mW अधिकतम @ 3 V

स्टैंडबाय करंट अधिकतम 8 μA

16-लीड PDIP, 16-लीड SOIC और 16-लीड TSSOP पैकेज

सामान्य विवरण

AD7705/AD7706 निम्न आवृत्ति माप अनुप्रयोगों के लिए पूर्ण एनालॉग सामने के अंत हैं।ये 2-/3-चैनल डिवाइस सीधे ट्रांसड्यूसर से निम्न स्तर के इनपुट सिग्नल स्वीकार कर सकते हैं और सीरियल डिजिटल आउटपुट का उत्पादन कर सकते हैंइन उपकरणों में 16 बिट्स तक के बिना किसी कमी वाले कोड के प्रदर्शन को महसूस करने के लिए Σ-Δ रूपांतरण तकनीक का उपयोग किया जाता है। चयनित इनपुट सिग्नल को एक मालिकाना,एक एनालॉग मॉड्यूलेटर के चारों ओर आधारित प्रोग्राम करने योग्य लाभ फ्रंट एंडमॉड्यूलेटर आउटपुट को एक ऑन-चिप डिजिटल फिल्टर द्वारा संसाधित किया जाता है। इस डिजिटल फिल्टर का पहला पायदान ऑन-चिप नियंत्रण रजिस्टर के माध्यम से प्रोग्राम किया जा सकता है,फिल्टर कटऑफ और आउटपुट अद्यतन दर के समायोजन की अनुमति देता है.

AD7705/AD7706 उपकरण एक एकल 2.7 V से 3.3 V या 4.75 V से 5.25 V आपूर्ति से काम करते हैं। AD7705 में दो पूर्ण अंतर एनालॉग इनपुट चैनल हैं;AD7706 में तीन छद्म अंतर इनपुट चैनल हैं.

दोनों उपकरणों में एक अंतर संदर्भ इनपुट होता है। इनपुट सिग्नल 0 एमवी से 20 एमवी तक 0 वी से 2 तक होता है।5 V के VDD और 2 के संदर्भ के साथ काम करते समय दोनों उपकरणों पर 5 V शामिल किया जा सकता है.5 V. वे ±20 mV से ±2.5 V तक के द्विध्रुवीय इनपुट सिग्नल रेंज को भी संभाल सकते हैं, जो AD7705 पर AIN(−) इनपुट और AD7706 पर COMMON इनपुट के लिए संदर्भित हैं।

AD7705/AD7706 उपकरण, 3 V की आपूर्ति और 1.225 V के संदर्भ के साथ, 0 mV से 10 mV के माध्यम से 0 V से 1.225 V तक के एकध्रुवीय इनपुट सिग्नल रेंज को संभाल सकते हैं।उपकरण ±10 mV से ±1 तक के द्विध्रुवीय इनपुट रेंज को स्वीकार कर सकते हैं.225 V. इसलिए, AD7705/AD7706 उपकरण दो-चैनल या तीन-चैनल प्रणाली के लिए सभी सिग्नल कंडीशनिंग और रूपांतरण करते हैं।

AD7705/AD7706 स्मार्ट, माइक्रोकंट्रोलर, या डीएसपी आधारित प्रणालियों में उपयोग के लिए आदर्श हैं। उपकरणों में एक सीरियल इंटरफ़ेस है जिसे 3-वायर ऑपरेशन के लिए कॉन्फ़िगर किया जा सकता है। लाभ सेटिंग्स, सिग्नल ध्रुवीयता,और अद्यतन दर चयन इनपुट सीरियल पोर्ट का उपयोग कर सॉफ्टवेयर में कॉन्फ़िगर किया जा सकता है।भागों में स्व-कैलिब्रेशन और सिस्टम कैलिब्रेशन विकल्प होते हैं ताकि भाग में या सिस्टम में लाभ और ऑफसेट त्रुटियों को समाप्त किया जा सकेसीएमओएस निर्माण बहुत कम बिजली अपव्यय सुनिश्चित करता है, और पावर-डाउन मोड स्टैंडबाय बिजली की खपत को 20 μW तक कम करता है।

ये भाग एक 16-लीड, चौड़े शरीर (0.3 इंच), प्लास्टिक डबल इन-लाइन पैकेज (डीआईपी); एक 16-लीड, चौड़े शरीर (0.3 इंच), मानक छोटी रूपरेखा (एसओआईसी) पैकेज; और एक कम प्रोफ़ाइल, 16-लीड,पतली सिकुड़ती छोटी रूपरेखा पैकेज (TSSOP).

आवेदन

औद्योगिक प्रक्रिया नियंत्रण
दबाव/तापमान/प्रवाह सेंसर के लिए सिग्नल कंडीशनिंग

4-20mA वर्तमान लूप माप।
पीएलसी प्रणालियों के लिए एनालॉग इनपुट मॉड्यूल
चिकित्सा एवं स्वास्थ्य उपकरण
पोर्टेबल चिकित्सा उपकरण (ग्लूकोमीटर, रक्तचाप मॉनिटर)

बायोइलेक्ट्रिक सिग्नल अधिग्रहण (ईईजी/ईसीजी)

स्मार्ट इंस्ट्रूमेंट
उच्च सटीक इलेक्ट्रॉनिक तराजू (0.01g रिज़ॉल्यूशन)

प्रयोगशाला विश्लेषण उपकरण0
गैस डिटेक्टर
उपभोक्ता इलेक्ट्रॉनिक्स
उच्च अंत स्मार्ट होम सेंसर0
फिटनेस उपकरण की बायोमेट्रिक निगरानी
ऑटोमोबाइल इलेक्ट्रॉनिक्स
बैटरी प्रबंधन प्रणाली (बीएमएस) वोल्टेज निगरानी
इंजन पैरामीटर अधिग्रहण

सूचना

चित्रण

हमारे लाभः

• उच्च गुणवत्ता वाले उत्पाद --- हमारे प्रस्ताव 100% नए और मूल, ROHS हैं
• प्रतिस्पर्धी मूल्य --- अच्छा खरीद चैनल अच्छी कीमत के साथ।
• पेशेवर सेवा --- शिपमेंट से पहले सख्त गुणवत्ता परीक्षण, और खरीद के बाद सही बिक्री के बाद सेवा।
• पर्याप्त इन्वेंट्री --- हमारी मजबूत खरीद टीम के समर्थन से,
• तेजी से वितरण --- भुगतान की पुष्टि के बाद हम माल को 1-3 कार्य दिवसों के भीतर भेज देंगे।

सभी प्रकार के अवयवों के लिए अपनी आवश्यकताओं को पूरा करना सुनिश्चित करें।^_^


उत्पाद सूची
इलेक्ट्रॉनिक घटकों, अर्धचालकों, सक्रिय और निष्क्रिय घटकों की पूरी श्रृंखला की आपूर्ति करें। हम आपको पीसीबी के लिए सब कुछ प्राप्त करने में मदद कर सकते हैं, एक शब्द में, आप यहां एक स्टॉप समाधान प्राप्त कर सकते हैं,


प्रस्तावों में निम्नलिखित शामिल हैंः
एकीकृत सर्किट, मेमोरी आईसी, डायोड, ट्रांजिस्टर, कैपेसिटर, रेसिस्टर, वैरिस्टोर, फ्यूज, ट्रिमर और पोटेंशियोमीटर, ट्रांसफार्मर, बैटरी, केबल, रिले, स्विच, कनेक्टर, टर्मिनल ब्लॉक,क्रिस्टल और ऑसिलेटरइंडक्टर, सेंसर, ट्रांसफार्मर, आईजीबीटी ड्राइवर, एलईडी,एलसीडी, कन्वर्टर, पीसीबी (प्रिंट सर्किट बोर्ड), पीसीबीए (पीसीबी असेंबली)

ब्रांड में मजबूतः
माइक्रोचिप, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK आदि
