MAX3232CPE RS-232 ट्रांससीवर ±15kV ESD संरक्षण 3.0-5.5V वाइड वोल्टेज 1μA कम शक्ति 250kbps डेटा दर 2 ड्राइवर/2 रिसीवर औद्योगिक संचार के लिए डीआईपी-16 पैकेज

MAX3232CPE RS-232 ट्रांससीवर ±15kV ESD संरक्षण 3.0-5.5V वाइड वोल्टेज 1μA कम शक्ति 250kbps डेटा दर 2 ड्राइवर/2 रिसीवर औद्योगिक संचार के लिए डीआईपी-16 पैकेज

लाभ और विशेषताएं

● एकीकृत सुविधाएँ बोर्ड स्थान बचाती हैं और डिजाइन को सरल बनाती हैं

• चार्ज पंप सर्किट एक द्विध्रुवीय ±12V आपूर्ति की आवश्यकता को समाप्त करता है

• +3V से +5.5V की आपूर्ति से व्यापक एकल-आपूर्ति संचालन

• हमेशा चालू अतिरिक्त आउटपुट बाहरी उपकरणों की निगरानी करने में सक्षम बनाते हैं

● बिजली बचाने से बैटरी का जीवनकाल बढ़ जाता है

• रिसीवर सक्रिय है जबकि बंद मोड में 1μA आपूर्ति वर्तमान (MAX3222, MAX3237, MAX3241)

आवेदन

● बैटरी से चलने वाला उपकरण

● हाथ से पकड़े जाने वाले उपकरण

● परिधीय उपकरण

● डाटाकॉम उपकरण

सामान्य विवरण

MAX3222/MAX3232/MAX3237/MAX3241 ट्रांससीवरों में एक स्वामित्व वाली कम ड्रॉपआउट ट्रांसमीटर आउटपुट स्टेज है जो डबल चार्ज पंप के साथ 3.0V से 5.5V की आपूर्ति से सही RS-232 प्रदर्शन को सक्षम करती है।उपकरणों के लिए केवल चार छोटे 0 की आवश्यकता होती है.1μF बाहरी चार्ज-पंप कैपेसिटर। MAX3222, MAX3232, और MAX3241 को RS-232 आउटपुट स्तरों को बनाए रखते हुए 120kbps की डेटा दरों पर चलाने की गारंटी है।MAX3237 को सामान्य ऑपरेटिंग मोड में 250kbps और MegaBaudTM ऑपरेटिंग मोड में 1Mbps की डेटा दरों पर चलने की गारंटी है.

MAX3222/MAX3232 में 2 रिसीवर और 2 ड्राइवर हैं। MAX3222 और MAX3232 क्रमशः उद्योग मानक MAX242 और MAX232 के साथ पिन, पैकेज और कार्यात्मक रूप से संगत हैं।

MAX3241 में 5 रिसीवर और 3 ड्राइवर हैं, जबकि MAX3237 में 3 रिसीवर और 5 ड्राइवर हैं। रिसीवर R1 (MAX3237/MAX3241) और R2 (MAX3241) में अपने मानक आउटपुट के अलावा अतिरिक्त आउटपुट हैं।ये अतिरिक्त आउटपुट हमेशा सक्रिय होते हैं, जो बाहरी उपकरणों की निगरानी करने की अनुमति देता है, जिसमें सर्किट में सुरक्षा डायोड को आगे की ओर झुकाव नहीं होता है, जिसमें वीसीसी पूरी तरह से हटा दिया जा सकता है।

MAX3222, MAX3232, और MAX3241 या तो -40°C से +85°C या 0°C से 70°C के ऑपरेटिंग तापमान के साथ अंतरिक्ष-बचत TSSOP और SSOP पैकेज में उपलब्ध हैं।

सूचना

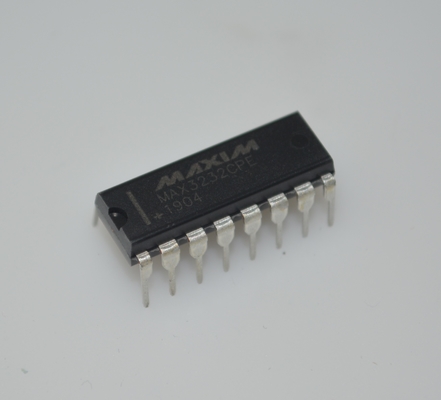

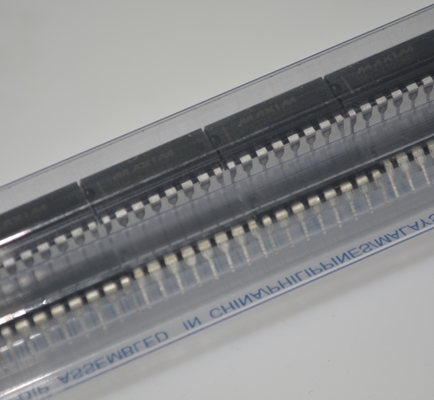

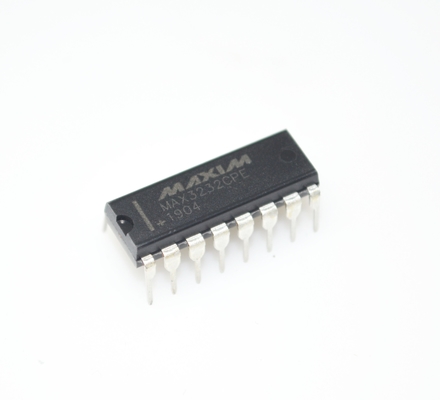

चित्रण

हमारे लाभः

• उच्च गुणवत्ता वाले उत्पाद --- हमारे प्रस्ताव 100% नए और मूल, ROHS हैं
• प्रतिस्पर्धी मूल्य --- अच्छा खरीद चैनल अच्छी कीमत के साथ।
• पेशेवर सेवा --- शिपमेंट से पहले सख्त गुणवत्ता परीक्षण, और खरीद के बाद सही बिक्री के बाद सेवा।
• पर्याप्त इन्वेंट्री --- हमारी मजबूत खरीद टीम के समर्थन से,
• तेजी से वितरण --- भुगतान की पुष्टि के बाद हम माल को 1-3 कार्य दिवसों के भीतर भेज देंगे।

सभी प्रकार के अवयवों के लिए अपनी आवश्यकताओं को पूरा करना सुनिश्चित करें।^_^


उत्पाद सूची
इलेक्ट्रॉनिक घटकों, अर्धचालकों, सक्रिय और निष्क्रिय घटकों की पूरी श्रृंखला की आपूर्ति करें। हम आपको पीसीबी के लिए सब कुछ प्राप्त करने में मदद कर सकते हैं, एक शब्द में, आप यहां एक स्टॉप समाधान प्राप्त कर सकते हैं,


प्रस्तावों में निम्नलिखित शामिल हैंः
एकीकृत सर्किट, मेमोरी आईसी, डायोड, ट्रांजिस्टर, कैपेसिटर, रेसिस्टर, वैरिस्टोर, फ्यूज, ट्रिमर और पोटेंशियोमीटर, ट्रांसफार्मर, बैटरी, केबल, रिले, स्विच, कनेक्टर, टर्मिनल ब्लॉक,क्रिस्टल और ऑसिलेटरइंडक्टर, सेंसर, ट्रांसफार्मर, आईजीबीटी ड्राइवर, एलईडी,एलसीडी, कन्वर्टर, पीसीबी (प्रिंट सर्किट बोर्ड), पीसीबीए (पीसीबी असेंबली)

ब्रांड में मजबूतः
माइक्रोचिप, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK आदि
