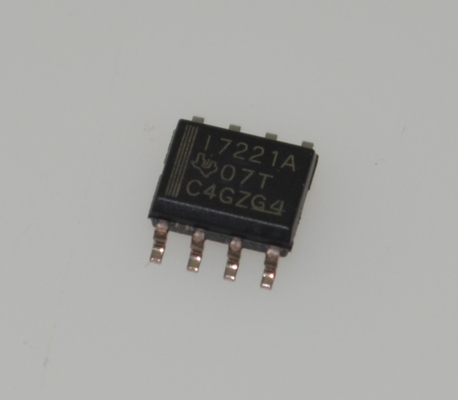

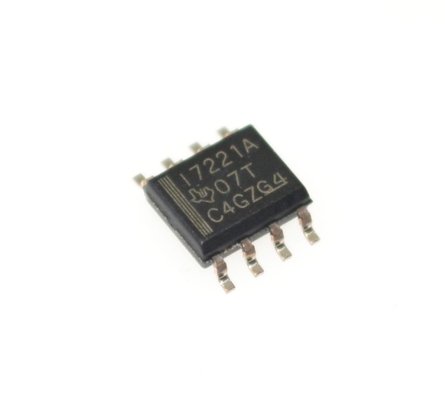

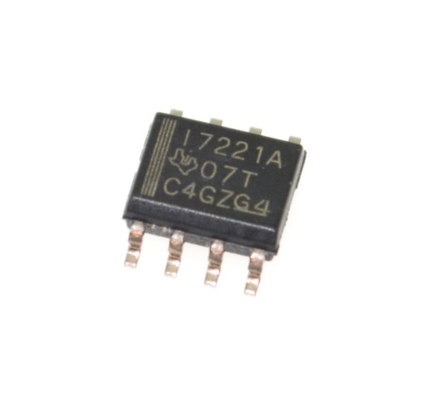

ISO7221ADR डिजिटल आइसोलेटर 1-चैनल 150Mbps हाई-स्पीड 3kVrms आइसोलेशन 3.1ns डिले 2.7-5.5V वाइड वोल्टेज -40°C से +125°C SOIC-8 पैकेज

ISO7221ADR डिजिटल आइसोलेटर 1-चैनल 150Mbps हाई-स्पीड 3kVrms आइसोलेशन 3.1ns डिले 2.7-5.5V वाइड वोल्टेज -40°C से +125°C SOIC-8 पैकेज

विशेषताएँ

• 1, 5, 25, और 150Mbps सिग्नलिंग दर विकल्प

  – कम चैनल-टू-चैनल आउटपुट तिरछापन; 1ns अधिकतम

  – कम पल्स-चौड़ाई विरूपण (PWD); 1ns अधिकतम

  – कम जिटर सामग्री; 1ns विशिष्ट 150Mbps पर

• 50kV/μs विशिष्ट क्षणिक प्रतिरक्षा

• 2.8V (C-ग्रेड), 3.3V, या 5V आपूर्ति के साथ संचालित होता है

• 4kV ESD सुरक्षा

• उच्च विद्युत चुम्बकीय प्रतिरक्षा

•–40°C से +125°C ऑपरेटिंग रेंज

• रेटेड वोल्टेज पर विशिष्ट 28-वर्षीय जीवनकाल (आइसोलेशन लाइफटाइम प्रोजेक्शन देखें)

• सुरक्षा संबंधी प्रमाणपत्र :

  – DIN EN IEC 60747-17 (VDE 0884-17)

  – UL 1577 घटक मान्यता कार्यक्रम

  – IEC 62368-1, IEC 61010-1, IEC 60601-1 और GB 4943.1 प्रमाणपत्र

अनुप्रयोग

• फैक्टरी ऑटोमेशन

 – Modbus

 – Profibus™

 – DeviceNet™ डेटा बसें

• कंप्यूटर परिधीय इंटरफ़ेस

• सर्वो नियंत्रण इंटरफ़ेस

• डेटा अधिग्रहण

विवरण

ISO7220x और ISO7221x परिवार के उपकरण दोहरे चैनल डिजिटल आइसोलेटर हैं। पीसीबी लेआउट को सुविधाजनक बनाने के लिए, चैनल ISO7220x में एक ही दिशा में और ISO7221x में विपरीत दिशाओं में उन्मुख होते हैं। इन उपकरणों में TI के सिलिकॉन-डाइऑक्साइड (SiO2) आइसोलेशन बैरियर द्वारा अलग किया गया एक लॉजिक इनपुट और आउटपुट बफर होता है, जो VDE प्रति 4000VPK तक गैल्वेनिक आइसोलेशन प्रदान करता है। अलग बिजली आपूर्ति के साथ उपयोग किए जाने पर, ये उपकरण उच्च वोल्टेज को ब्लॉक करते हैं और ग्राउंड को अलग करते हैं, साथ ही डेटा बस या अन्य सर्किट पर शोर धाराओं को स्थानीय ग्राउंड में प्रवेश करने और संवेदनशील सर्किटरी में हस्तक्षेप करने या उसे नुकसान पहुंचाने से रोकते हैं।

एक बाइनरी इनपुट सिग्नल को कंडीशन किया जाता है, एक संतुलित सिग्नल में अनुवादित किया जाता है, फिर आइसोलेशन बैरियर द्वारा विभेदित किया जाता है। आइसोलेशन बैरियर के पार, एक विभेदक तुलनित्र लॉजिक ट्रांज़िशन जानकारी प्राप्त करता है, फिर एक फ्लिप-फ्लॉप और तदनुसार आउटपुट सर्किट को सेट या रीसेट करता है। आउटपुट के उचित डीसी स्तर को सत्यापित करने के लिए बैरियर के पार एक आवधिक अपडेट पल्स भेजा जाता है। यदि यह डीसी-रिफ्रेश पल्स हर 4μs में प्राप्त नहीं होता है, तो इनपुट को अनपॉवर माना जाता है या सक्रिय रूप से संचालित नहीं किया जा रहा है, और फ़ेलसेफ़ सर्किट आउटपुट को लॉजिक हाई स्टेट में चलाता है।

परिणामस्वरूप समय स्थिरांक 0Mbps (DC) से 150Mbps तक उपलब्ध सिग्नलिंग दरों के साथ तेज़ संचालन प्रदान करते हैं (एक लाइन की सिग्नलिंग दर प्रति सेकंड किए गए वोल्टेज ट्रांज़िशन की संख्या है जिसे bps इकाइयों में व्यक्त किया गया है)। A-विकल्प, B-विकल्प, और C-विकल्प उपकरणों में TTL इनपुट थ्रेसहोल्ड होते हैं और इनपुट पर एक शोर फ़िल्टर होता है जो क्षणिक दालों को डिवाइस के आउटपुट तक पहुंचने से रोकता है। M-विकल्प उपकरणों में CMOS VCC/2 इनपुट थ्रेसहोल्ड होते हैं और उनमें इनपुट शोर फ़िल्टर और अतिरिक्त प्रसार विलंब नहीं होता है।

ISO7220x और ISO7221x परिवार के उपकरणों को 2.8V (C-ग्रेड), 3.3V, 5V, या किसी भी संयोजन के दो आपूर्ति वोल्टेज की आवश्यकता होती है। सभी इनपुट 2.8V या 3.3V आपूर्ति से आपूर्ति होने पर 5V सहिष्णु होते हैं और सभी आउटपुट 4mA CMOS होते हैं।

ISO7220x और ISO7221x परिवार के उपकरणों को –40°C से +125°C के परिवेश तापमान रेंज पर संचालन के लिए अभिलक्षित किया जाता है।
