उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| कार्य: | स्टेप-अप, स्टेप-डाउन | आउटपुट कॉन्फ़िगरेशन: | सकारात्मक या नकारात्मक |
|---|---|---|---|
| टोपोलॉजी: | हिरन बढ़ावा | आउटपुट प्रकार: | एडजस्टेबल |
| आउटपुट की संख्या: | 1 | ||
| प्रमुखता देना: | तेजी से स्विच करने वाला शॉटकी डायोड,1N5819 शॉटकी डायोड,40 वी शॉटकी डायोड |
||

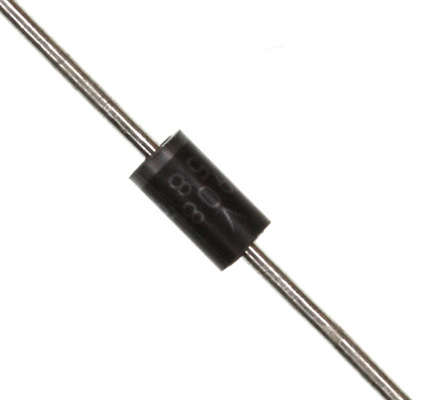

1N5819 शॉटकी डायोड 1A/40V कम VF (0.6V) तेजी से स्विचिंग उच्च दक्षता कम बिजली हानि DO-41 पैकेज -65°C से +125°C रेंज ध्रुवीयता संरक्षण और डीसी-डीसी कन्वर्टर्स के लिए आदर्श
विशेषताएं
■ बहुत कम प्रवाह हानि
■ स्विचिंग हानि नगण्य
■ बहुत तेज़ स्विचिंग
■ कम अग्रिम वोल्टेज गिरावट
■ हिमस्खलन क्षमता निर्दिष्ट
विवरण
अक्षीय शक्ति Schottky रेक्टिफायर स्विच मोड पावर सप्लाई और उच्च आवृत्ति डीसी को डीसी कन्वर्टर्स के लिए उपयुक्त है। DO-41 में पैक इन उपकरणों कम वोल्टेज में उपयोग के लिए,उच्च आवृत्ति इन्वर्टर, फ्री व्हीलिंग, ध्रुवीयता संरक्षण और छोटे बैटरी चार्जर।
आवेदन
पावर प्रोटेक्शन सर्किट
रिवर्स ध्रुवीयता संरक्षण: रिवर्स करंट क्षति को रोकने के लिए कम वीएफ विशेषताओं का उपयोग करता है
स्विचिंग पावर सप्लाई में फ्रीव्हीलिंग डायोड: DC.C कन्वर्टर्स में कुशल वर्तमान वापसी पथ प्रदान करता है
पावर OR-इंग सर्किटः कई पावर इनपुट के बीच निर्बाध स्विचिंग को सक्षम करता है
डीसी-डीसी रूपांतरण प्रणाली
बक कन्वर्टर्स में आउटपुट रेक्टिफिकेशन
बूस्ट कन्वर्टर्स में इनपुट सुरक्षा
उच्च आवृत्ति ((> 100kHz) स्विचिंग बिजली आपूर्ति में सुधार
सौर/बैटरी प्रणाली
पीवीसी पैनलों के लिए प्रतिवर्ती संरक्षण
बैटरी चार्जिंग में रिवर्स कनेक्शन सुरक्षा
पोर्टेबल उपकरणों में बैटरी अलगाव
औद्योगिक नियंत्रण
रिले/सोलेनोइड के लिए फ्लाइबैक सुरक्षा
मोटर ड्राइव सर्किट में फ्रीव्हीलिंग डायोड
पीएलसी l/0 पोर्ट सुरक्षा
उपभोक्ता इलेक्ट्रॉनिक्स
मोबाइल उपकरणों के लिए चार्जिंग सर्किट
एलईडी ड्राइवर पावर सप्लाई में सुधार
एलडीओ नियामकों के लिए इनपुट सुरक्षा
ऑटोमोबाइल इलेक्ट्रॉनिक्स
वाहन चार्जर में सुधार
कार ऑडियो सिस्टम के लिए पावर प्रोटेक्शन
12V/24V वाहन उपकरणों के लिए रिवर्स पोलरिटी सुरक्षा
सूचना
|
श्रेणी
|
|
|
|
एमएफआर
|
|
|
|
श्रृंखला
|
-
|
|
|
पैकेजिंग
|
कट टेप (सीटी)
टेप और बॉक्स (टीबी)
|
|
|
भाग की स्थिति
|
सक्रिय
|
|
|
प्रौद्योगिकी
|
|
|
|
वोल्टेज - डीसी रिवर्स (वीआर) (अधिकतम)
|
40 वी
|
|
|
वर्तमान - औसत सुधारित (आईओ)
|
1 ए
|
|
|
वोल्टेज - आगे (वीएफ) (अधिकतम) @ यदि
|
550 एमवी @ 1 ए
|
|
|
गति
|
तेजी से वसूली =< 500ns, > 200mA (Io)
|
|
|
वर्तमान - रिवर्स रिसाव @ Vr
|
500 μA @ 40 V
|
|
|
क्षमता @ Vr, F
|
-
|
|
|
माउंटिंग प्रकार
|
|
|
|
पैकेज / मामला
|
|
|
|
आपूर्तिकर्ता उपकरण पैकेज
|
डीओ-41
|
|
|
ऑपरेटिंग तापमान - जंक्शन
|
150°C (अधिकतम)
|
|
|
मूल उत्पाद संख्या
|
चित्रण
