उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| कार्य: | स्टेप-अप, स्टेप-डाउन | आउटपुट कॉन्फ़िगरेशन: | सकारात्मक या नकारात्मक |
|---|---|---|---|
| टोपोलॉजी: | हिरन बढ़ावा | आउटपुट प्रकार: | एडजस्टेबल |
| आउटपुट की संख्या: | 1 | ||
| प्रमुखता देना: | 3.5KB PIC16F685-I/SS MCU,20MHz PIC16F685-I/SS MCU,PIC16F685-I/एसएस |
||

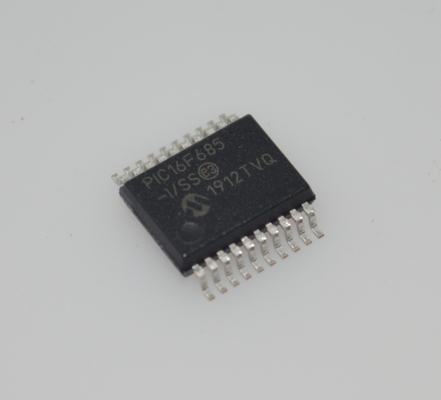

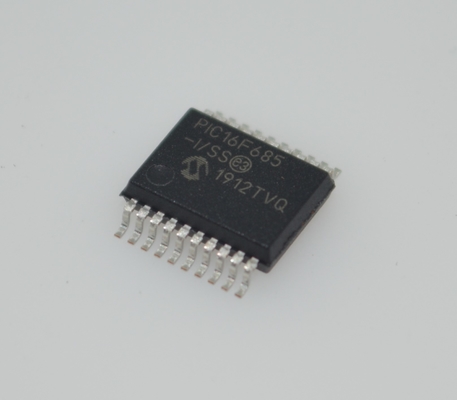

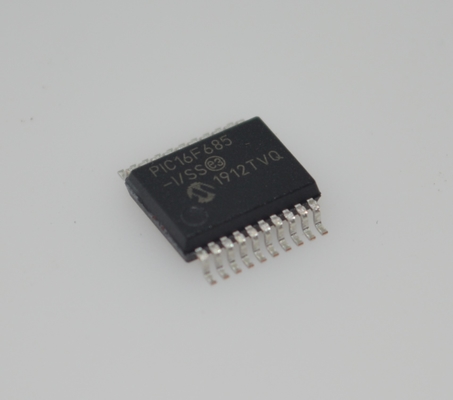

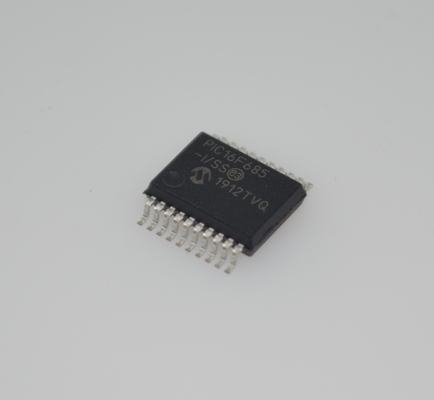

PIC16F685-I/SS 8-बिट फ़्लैश MCU 20MHz स्पीड 3.5KB मेमोरी 256B EEPROM 12x10-बिट ADC 25 I/O पिन वाइड 2.0-5.5V रेंज इंडस्ट्रियल -40anddeg;C से +85anddeg;C SSOP-20 पैकेज एम्बेडेड कंट्रोल के लिए
औरnbsp;
उच्च-प्रदर्शन RiSC CPU
सीखने के लिए केवल 35 निर्देश:
औरnbsp;-सभी सिंगल-साइकिल निर्देश शाखाओं को छोड़कर
ऑपरेटिंग स्पीड:
औरnbsp;-DC-20 MHz ऑसिलेटर/क्लॉक इनपुट
औरnbsp;-DC-200 ns निर्देश चक्र
इंटरप्ट क्षमता
8-लेवल डीप हार्डवेयर स्टैक
प्रत्यक्ष, अप्रत्यक्ष और सापेक्ष एड्रेसिंग मोड
औरnbsp;
विशेष माइक्रो कंट्रोलर विशेषताएं
सटीक आंतरिक ऑसिलेटर:
औरnbsp; फ़ैक्टरी + 1% तक कैलिब्रेटेड
औरnbsp; 8 मेगाहर्ट्ज से 32 किलोहर्ट्ज़ तक सॉफ्टवेयर चयन योग्य आवृत्ति रेंज
औरnbsp; सॉफ्टवेयर ट्यून करने योग्य
औरnbsp; दो-स्पीड स्टार्ट-अप मोड
औरnbsp; महत्वपूर्ण अनुप्रयोगों के लिए क्रिस्टल विफलता का पता लगाना
औरnbsp; बिजली बचाने के लिए ऑपरेशन के दौरान क्लॉक मोड स्विचिंग
पावर-सेविंग स्लीप मोड
वाइड ऑपरेटिंग वोल्टेज रेंज (2.0V-5.5V)
औद्योगिक और विस्तारित तापमान रेंज
पावर-ऑन रीसेट (POR)
पावर-अप टाइमर (PWRTE) और ऑसिलेटर स्टार्ट-अप टाइमर (OST)
सॉफ्टवेयर कंट्रोल ऑप्शन के साथ ब्राउन-आउट रीसेट (BOR)
ऑन-चिप ऑसिलेटर (सॉफ्टवेयर चयन योग्य नाममात्र 268 सेकंड पूर्ण प्रीस्केलर के साथ) के साथ एन्हांस्ड लो-करंट वॉचडॉग टाइमर (WDT) सॉफ्टवेयर सक्षम के साथ
मल्टीप्लेक्स मास्टर क्लियर/इनपुट पिन
प्रोग्रामेबल कोड सुरक्षा
उच्च सहनशक्ति फ़्लैश/EEPROM सेल:
औरnbsp; 100,000 राइट फ़्लैश सहनशक्ति
औरnbsp; 1,000,000 राइट EEPROM सहनशक्ति
औरnbsp; फ़्लैश/डेटा EEPROM रिटेंशन:andgt;40 वर्ष
एन्हांस्ड USART मॉड्यूल:
औरnbsp; RS-485, RS-232 और LIN 2.0 का समर्थन करता है
औरnbsp; ऑटो-बॉड डिटेक्ट
औरnbsp; स्टार्ट बिट पर ऑटो-वेक-अप
औरnbsp;
लो-पावर विशेषताएं
स्टैंडबाय करंट:
औरnbsp; 50 nA @ 2.0V, विशिष्ट
ऑपरेटिंग करंट:
औरnbsp; 11 औरmu;A @ 32 kHz, 2.0V, विशिष्ट
औरnbsp; 220 औरmu;A @ 4 MHz, 2.0V, विशिष्ट
वॉचडॉग टाइमर करंट:
औरnbsp; -andlt;1 औरmu;A @ 2.0V, विशिष्ट
औरnbsp;
परिधीय विशेषताएं
17 1/0 पिन और 1 इनपुट-ओनली पिन:
औरnbsp; सीधे एलईडी ड्राइव के लिए उच्च करंट स्रोत/सिंक
औरnbsp; चेंज-ऑन-चेंज पिन
औरnbsp; व्यक्तिगत रूप से प्रोग्रामेबल कमजोर पुल-अप
औरnbsp; अल्ट्रा लो-पावर वेक-अप (ULPWU)
एनालॉग कंपैरेटर मॉड्यूल:
औरnbsp; दो एनालॉग कंपैरेटर
औरnbsp; प्रोग्रामेबल ऑन-चिप वोल्टेज संदर्भ (CVREF) मॉड्यूल (% VDD का)
औरnbsp; कंपैरेटर इनपुट और आउटपुट बाहरी रूप से सुलभ
औरnbsp; SR लैच मोड
औरnbsp; टाइमर 1 गेट सिंक लैच
औरnbsp; फिक्स्ड 0.6V VREF
A/D कनवर्टर:
औरnbsp; 10-बिट रिज़ॉल्यूशन और 12 चैनल
टाइमर0: 8-बिट टाइमर/काउंटर 8-बिट प्रोग्रामेबल प्रीस्केलर के साथ
एन्हांस्ड टाइमर1:
औरnbsp; प्रीस्केलर के साथ 16-बिट टाइमर/काउंटर
औरnbsp; बाहरी टाइमर1 गेट (काउंट सक्षम)
औरnbsp; यदि lNTOSC मोड चुना गया है तो LP मोड में टाइमर1 ऑसिलेटर के रूप में OSC1 और OSC2 का उपयोग करने का विकल्प
टाइमर2: 8-बिट टाइमर/काउंटर 8-बिट पीरियड रजिस्टर, प्रीस्केलर और पोस्टस्केलर के साथ
एन्हांस्ड कैप्चर, कंपेयर, PWM+ मॉड्यूल:
औरnbsp; 16-बिट कैप्चर, अधिकतम रिज़ॉल्यूशन 12.5 ns
औरnbsp; तुलना करें, अधिकतम रिज़ॉल्यूशन 200 ns
औरnbsp; 10-बिट PWM 1, 2 या 4 आउटपुट चैनलों के साथ, प्रोग्रामेबल andquot;डेड टाइमandquot;, अधिकतम आवृत्ति 20 kHZ
औरnbsp; PWM आउटपुट स्टीयरिंग नियंत्रण
सिंक्रोनस सीरियल पोर्ट (SSP):
औरnbsp; SPl मोड (मास्टर और स्लेव)
औरnbsp;
जानकारी
|
श्रेणी
|
औरnbsp;
|
|
|
एमएफआर
|
औरnbsp;
|
|
|
सीरीज़
|
औरnbsp;
|
|
|
पैकेजिंग
|
ट्यूब
|
औरnbsp;
|
|
पार्ट स्टेटस
|
सक्रिय
|
औरnbsp;
|
|
डिजीकी प्रोग्रामेबल
|
सत्यापित
|
औरnbsp;
|
|
कोर प्रोसेसर
|
PIC
|
औरnbsp;
|
|
कोर साइज़
|
8-बिट
|
औरnbsp;
|
|
स्पीड
|
20MHz
|
औरnbsp;
|
|
कनेक्टिविटी
|
-
|
औरnbsp;
|
|
परिधीय
|
ब्राउन-आउट डिटेक्ट/रीसेट, POR, PWM, WDT
|
औरnbsp;
|
|
I/O की संख्या
|
18
|
औरnbsp;
|
|
प्रोग्राम मेमोरी साइज़
|
औरnbsp;
|
|
|
प्रोग्राम मेमोरी टाइप
|
फ़्लैश
|
औरnbsp;
|
|
EEPROM साइज़
|
256 x 8
|
औरnbsp;
|
|
RAM साइज़
|
256 x 8
|
औरnbsp;
|
|
वोल्टेज - आपूर्ति (Vcc/Vdd)
|
2V ~ 5.5V
|
औरnbsp;
|
|
डेटा कनवर्टर
|
A/D 12x10b
|
औरnbsp;
|
|
ऑसिलेटर टाइप
|
आंतरिक
|
औरnbsp;
|
|
ऑपरेटिंग तापमान
|
-40anddeg;C ~ 85anddeg;C (TA)
|
औरnbsp;
|
|
माउंटिंग टाइप
|
सतह माउंट
|
औरnbsp;
|
|

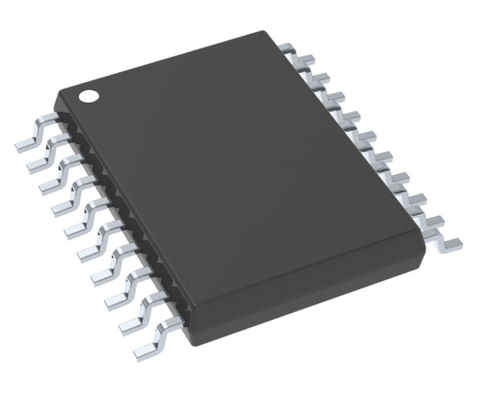

सप्लायर डिवाइस पैकेज
|
20-SSOP
|
औरnbsp;
|
|
पैकेज / केस
|
20-SSOP (0.209andquot;, 5.30mm चौड़ाई)
|
औरnbsp;
|
|
बेस प्रोडक्ट नंबर
|
औरnbsp;
ड्राइंग
