उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| कार्य: | स्टेप-अप, स्टेप-डाउन | आउटपुट कॉन्फ़िगरेशन: | सकारात्मक या नकारात्मक |
|---|---|---|---|
| टोपोलॉजी: | हिरन बढ़ावा | आउटपुट प्रकार: | एडजस्टेबल |
| आउटपुट की संख्या: | 1 | ||
| प्रमुखता देना: | MIFARE आरएफआईडी/एनएफसी रीडर आईसी,MFRC52202HN1 RFID/NFC रीडर आईसी,एमएफआरसी52202एचएन1 |
||
MFRC52202HN1 13.56MHz RFID/NFC रीडर IC, ISO 14443A/MIFARE सपोर्ट के साथ SPI/I2C/UART इंटरफेस, 10cm रेंज, लो पावर मोड एंटी-कोलिजन और सुरक्षित एक्सेस सिस्टम के लिए कॉम्पैक्ट HVQFN32 पैकेज
औरnbsp;
विशेषताएं और लाभ
प्रतिक्रियाओं को डीमॉड्यूलेट और डिकोड करने के लिए अत्यधिक एकीकृत एनालॉग सर्किट्री
न्यूनतम संख्या में बाहरी घटकों के साथ एक एंटीना को जोड़ने के लिए बफ़र्ड आउटपुट ड्राइवर
ISO/IEC 14443 A/MIFARE और NTAG का समर्थन करता है
एंटीना के आकार और ट्यूनिंग के आधार पर रीड/राइट मोड में 50 मिमी तक की विशिष्ट ऑपरेटिंग दूरी
रीड/राइट मोड में MF1xxS20, MF1xxS70 और MF1xxS50 एन्क्रिप्शन का समर्थन करता है
848 kBd तक की उच्च ट्रांसफर स्पीड संचार के लिए ISO/IEC 14443 A का समर्थन करता है
MFIN/MFOUT का समर्थन करता है
MFIN/MFOUT के माध्यम से जुड़े स्मार्ट कार्ड IC के लिए अतिरिक्त आंतरिक बिजली आपूर्ति
समर्थित होस्ट इंटरफेस
10 Mbit/s तक SPI
फास्ट मोड में 400 kBd तक, हाई-स्पीड मोड में 3400 kBd तक I2C-बस इंटरफेस
RS232 सीरियल UART 1228.8 kBd तक, पिन वोल्टेज आपूर्ति पर निर्भर वोल्टेज स्तर के साथ
FIFO बफर 64 बाइट भेजने और प्राप्त करने को संभालता है
लचीले इंटरप्ट मोड
कम बिजली फ़ंक्शन के साथ हार्ड रीसेट
सॉफ़्टवेयर मोड द्वारा पावर-डाउन
प्रोग्रामेबल टाइमर
27.12 मेगाहर्ट्ज क्वार्ट्ज क्रिस्टल से कनेक्शन के लिए आंतरिक ऑसिलेटर
2.5 V से 3.3 V बिजली आपूर्ति
CRC कोप्रोसेसर
प्रोग्रामेबल I/O पिन
आंतरिक स्व-परीक्षण
औरnbsp;
परिचय
संस्करण 1.0 और 2.0 के बीच अंतर
MFRC522 दो संस्करणों में उपलब्ध है:
औरbull; MFRC52201HN1, जिसे आगे संस्करण 1.0 के रूप में संदर्भित किया गया है और
औरbull; MFRC52202HN1, जिसे आगे संस्करण 2.0 के रूप में संदर्भित किया गया है।
MFRC522 संस्करण 2.0 संस्करण 1.0 के साथ पूरी तरह से संगत है और इसके अतिरिक्त निम्नलिखित विशेषताएं और सुधार प्रदान करता है:
औरbull; कठिन परिस्थितियों में रीडर IC की बढ़ी हुई स्थिरता
औरbull; एक अतिरिक्त टाइमर प्रीस्केलर, अनुभाग 8.5 देखें।
औरbull; जब RX मल्टीपल को 1 पर सेट किया जाता है तो एक सही CRC हैंडलिंग
यह डेटा शीट संस्करण MFRC522 के दोनों संस्करणों को कवर करता है और यदि लागू हो तो संस्करणों के बीच अंतर का वर्णन करता है।
औरnbsp;
सामान्य विवरण
MFRC522 13.56 मेगाहर्ट्ज पर संपर्क रहित संचार के लिए एक अत्यधिक एकीकृत रीडर/राइटर IC है। MFRC522 रीडर ISO/IEC 14443 A/MIFARE और NTAG का समर्थन करता है। MFRC522andrsquo;s आंतरिक ट्रांसमीटर एक रीडर/राइटर एंटीना को चलाने में सक्षम है जिसे अतिरिक्त सक्रिय सर्किट्री के बिना ISO/IEC 14443 A/MIFARE कार्ड और ट्रांसपोंडर के साथ संचार करने के लिए डिज़ाइन किया गया है। रिसीवर मॉड्यूल ISO/IEC 14443 A/MIFARE संगत कार्ड और ट्रांसपोंडर से संकेतों को डीमॉड्यूलेट और डिकोड करने के लिए एक मजबूत और कुशल कार्यान्वयन प्रदान करता है। डिजिटल मॉड्यूल संपूर्ण ISO/IEC 14443 A फ्रेमिंग और त्रुटि का पता लगाने (समता और CRC) कार्यक्षमता का प्रबंधन करता है। MFRC522 MF1xxS20, MF1xxS70 और MF1xxS50 उत्पादों का समर्थन करता है। MFRC522 संपर्क रहित संचार का समर्थन करता है और दोनों दिशाओं में 848 kBd तक MIFARE उच्च ट्रांसफर स्पीड का उपयोग करता है।
औरnbsp;
जानकारी
|
श्रेणी
|
औरnbsp;
|
|
|
निर्माता
|
NXP USA Inc.
|
औरnbsp;
|
|
श्रृंखला
|
औरnbsp;
|
|
|
पैकेजिंग
|
ट्रे
|
औरnbsp;
|
|
पार्ट स्थिति
|
सक्रिय
|
औरnbsp;
|
|
प्रकार
|
RFID रीडर
|
औरnbsp;
|
|
आवृत्ति
|
13.56MHz
|
औरnbsp;
|
|
मानक
|
ISO 14443, MIFARE
|
औरnbsp;
|
|
इंटरफ़ेस
|
I2C, SPI, UART
|
औरnbsp;
|
|
वोल्टेज - आपूर्ति
|
2.5V ~ 3.3V
|
औरnbsp;
|
|
ऑपरेटिंग तापमान
|
-25anddeg;C ~ 85anddeg;C
|
औरnbsp;
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
औरnbsp;
|
|
पैकेज / केस
|
32-VFQFN एक्सपोज्ड पैड
|
औरnbsp;
|
|
आपूर्तिकर्ता डिवाइस पैकेज
|
32-HVQFN (5x5)
|
औरnbsp;
|
|
आधार उत्पाद संख्या
|
औरnbsp;
औरnbsp;

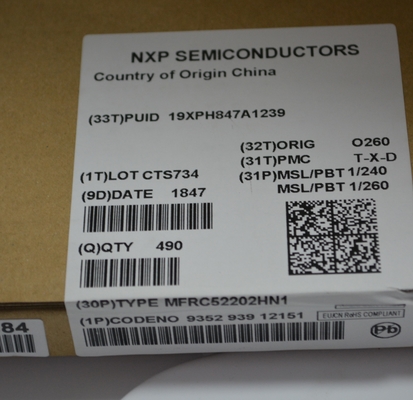

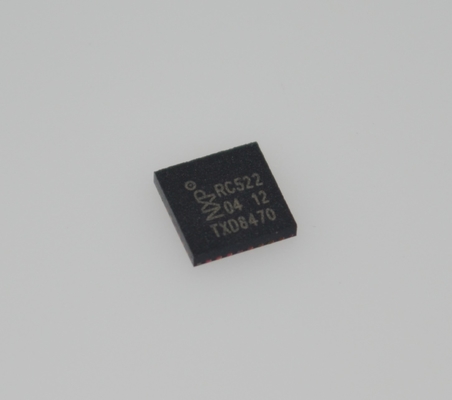

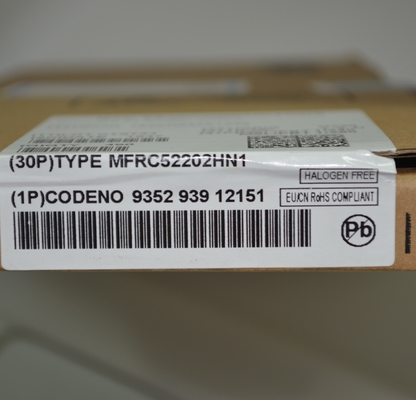

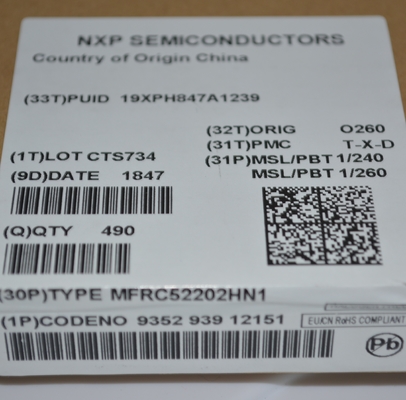

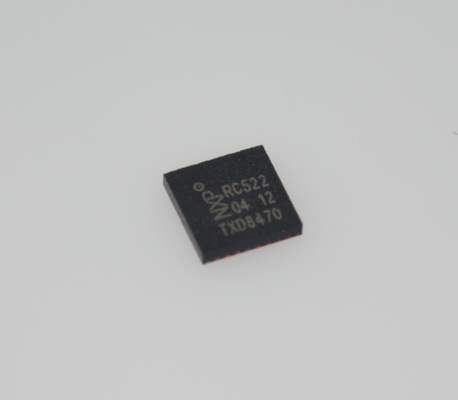

चित्रण
