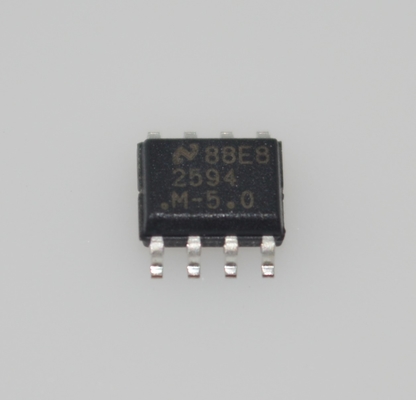

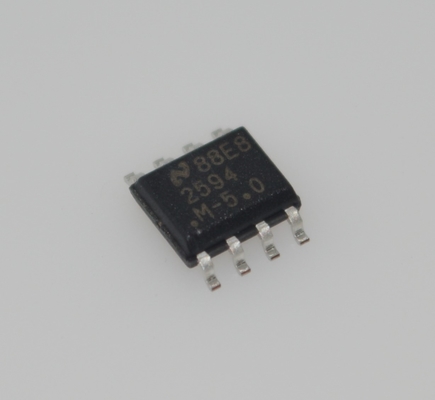

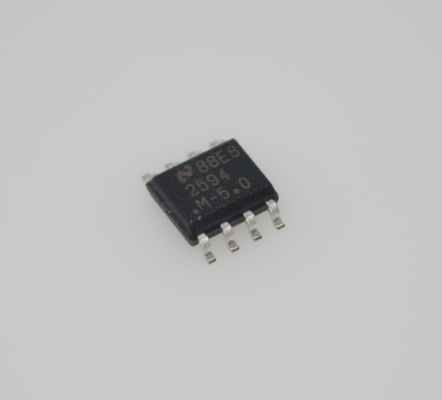

LM2594MX-5.0/NOPB 5V 500mA स्टेप-डाउन कन्वर्टर व्यापक 4.5V-40V इनपुट के साथ, 80% दक्षता, कम स्टैंडबाय वर्तमान थर्मल शटडाउन उपयोग करने में आसान TO-263 पैकेज और स्थिर स्थिर आउटपुट

LM2594MX-5.0/NOPB 5V 500mA स्टेप-डाउन कनवर्टर जिसमें वाइड 4.5V-40V इनपुट, 80% दक्षता, कम स्टैंडबाय करंट थर्मल शटडाउन, उपयोग में आसान TO-263 पैकेज और स्थिर फिक्स्ड आउटपुट है

विशेषताएँ

• नया उत्पाद उपलब्ध है: – LMR36506 3-V से 65-V 0.6-A अल्ट्रा-स्मॉल सिंक्रोनस बक कनवर्टर

• बाज़ार में तेज़ी से आने के लिए: – TPSM365R6 3-V से 65-V, 600-mA/300-mA सिंक्रोनस बक पावर मॉड्यूल

• 3.3-V, 5-V, 12-V, और एडजस्टेबल आउटपुट संस्करण

• एडजस्टेबल संस्करण आउटपुट वोल्टेज रेंज: 1.2 V से 37 V (HV संस्करण के लिए 57-V), लाइन और लोड स्थितियों पर ±4% अधिकतम

• 8-पिन सरफेस-माउंट SOIC और 8-पिन PDIP पैकेज में उपलब्ध है

• सुनिश्चित 0.5-A आउटपुट करंट

• 60 V तक इनपुट वोल्टेज रेंज

• केवल चार बाहरी घटकों की आवश्यकता है

• 150-kHz फिक्स्ड-फ़्रीक्वेंसी इंटरनल ऑसिलेटर

• TTL शटडाउन क्षमता

• कम पावर स्टैंडबाय मोड, IQ आमतौर पर 85 μA

• उच्च दक्षता

• आसानी से उपलब्ध मानक इंडक्टर्स का उपयोग करता है

• थर्मल शटडाउन और करंट-लिमिट सुरक्षा

• WEBENCH® पावर डिज़ाइनर के साथ LM2594HV का उपयोग करके एक कस्टम डिज़ाइन बनाएं

अनुप्रयोग

• सरल उच्च-दक्षता स्टेप-डाउन (बक) रेगुलेटर

• रैखिक रेगुलेटर के लिए कुशल प्रीरेगुलेटर

• ऑन-कार्ड स्विचिंग रेगुलेटर

• पॉजिटिव-टू-नेगेटिव कनवर्टर

विवरण

LM2594xx श्रृंखला के रेगुलेटर मोनोलीथिक इंटीग्रेटेड सर्किट हैं जो एक स्टेप-डाउन (बक) स्विचिंग रेगुलेटर के लिए सभी सक्रिय कार्य प्रदान करते हैं, जो उत्कृष्ट लाइन और लोड विनियमन के साथ 0.5-A लोड चलाने में सक्षम है। ये डिवाइस 3.3 V, 5 V, 12 V के फिक्स्ड आउटपुट वोल्टेज में उपलब्ध हैं, और एक एडजस्टेबल आउटपुट संस्करण, और एक 8-पिन PDIP और एक 8-पिन सरफेस-माउंट SOIC पैकेज में पैक किए गए हैं।

बाहरी घटकों की न्यूनतम संख्या की आवश्यकता होती है, ये रेगुलेटर उपयोग में सरल हैं और इनमें इंटरनल फ़्रीक्वेंसी क्षतिपूर्ति, एक फिक्स्ड फ़्रीक्वेंसी ऑसिलेटर, और बेहतर लाइन और लोड विनियमन विनिर्देश शामिल हैं।

नया उत्पाद, LMR36506, कई अन्य सुविधाओं के साथ कम BOM लागत, उच्च दक्षता और छोटे समाधान आकार प्रदान करता है। विनिर्देशों की तुलना करने के लिए डिवाइस तुलना तालिका देखें। LMR36506 के साथ WEBENCH डिज़ाइन शुरू करें।

जानकारी

चित्रण
