उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| कार्य: | स्टेप-अप, स्टेप-डाउन | आउटपुट कॉन्फ़िगरेशन: | सकारात्मक या नकारात्मक |
|---|---|---|---|
| टोपोलॉजी: | हिरन बढ़ावा | आउटपुट प्रकार: | एडजस्टेबल |
| आउटपुट की संख्या: | 1 | ||
| प्रमुखता देना: | 600 वोल्ट हाई/लो साइड ड्राइवर,IR2184STRPBF हाई/लो साइड ड्राइवर,IR2184STRPBF |
||

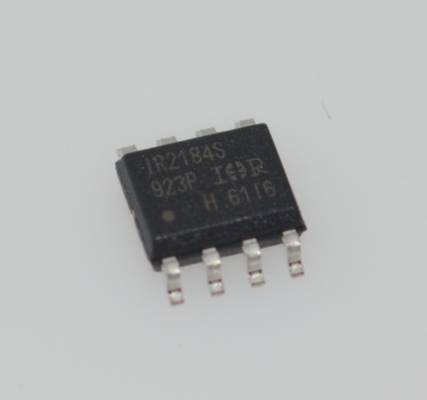

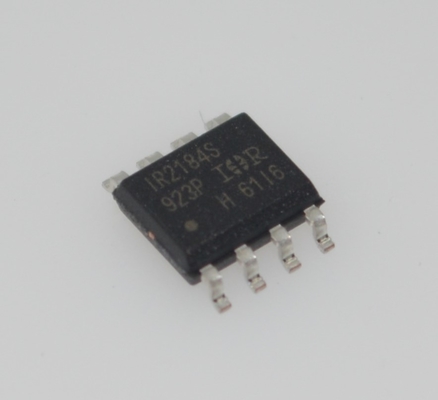

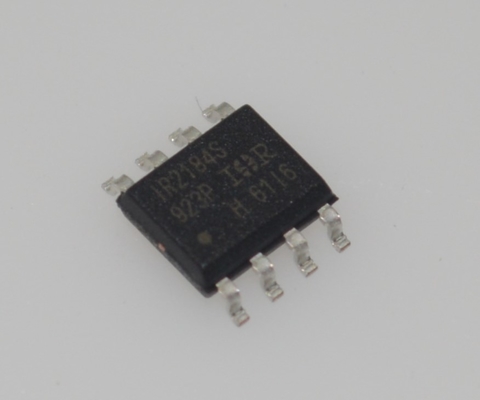

IR2184STRPBF 600V हाई/लो साइड ड्राइवर 1.9A पीक आउटपुट फास्ट स्विचिंग यूवीएलओ प्रोटेक्शन कॉम्पैक्ट एसओआईसी-8 पैकेज मोटर ड्राइव और एम्प्टर इन्वर्टर्स के लिए
औरnbsp;
विशेषताएं
और बुल;बूटस्ट्रैप ऑपरेशन के लिए डिज़ाइन किया गया फ्लोटिंग चैनल +600V तक पूरी तरह से काम कर रहा है नकारात्मक क्षणिक वोल्टेज dV/dt प्रतिरोधी
और बुल;गेट ड्राइव 10 से 20V तक की आपूर्ति रेंज
और बुल;दोनों चैनलों के लिए अंडरवोल्टेज लॉकडाउन
और बैल;3.3V और 5V इनपुट लॉजिक संगत
और बुल; दोनों चैनलों के लिए मिलान प्रजनन देरी
और बुल;लॉजिकल और पावर ग्राउंड +/- 5V ऑफसेट।
बेहतर शोर प्रतिरक्षा के लिए कम डी / डीटी गेट ड्राइवर
और बुल;आउटपुट स्रोत/सिंक वर्तमान क्षमता 1.4A/1.8A
और बैल;लीड-फ्री (पीबीएफ) भी उपलब्ध है
औरnbsp;
विवरण
IR2184 ((4) ((S) उच्च वोल्टेज, उच्च गति बिजली MOSFET और IGBT ड्राइवर हैं जिनमें निर्भर उच्च और निम्न पक्ष संदर्भित आउटपुट चैनल हैं।समर्थित एचवीआईसी और लॉक प्रतिरोधी सीएमओएस प्रौद्योगिकियां मजबूत मोनोलिथिक निर्माण की अनुमति देती हैं. लॉजिक इनपुट मानक सीएमओएस या एलएसटीटीएल आउटपुट के साथ संगत है, जो 3.3 वी लॉजिक तक है। आउटपुट ड्राइवरों में न्यूनतम ड्राइवर क्रॉस-कंडक्टिविटी के लिए डिज़ाइन किए गए उच्च पल्स करंट बफर चरण होते हैं।फ्लोटिंग चैनल का उपयोग एक एन-चैनल पावर एमओएसएफईटी या उच्च पक्ष विन्यास में आईजीबीटी को चलाने के लिए किया जा सकता है जो 600 वोल्ट तक काम करता है.
औरnbsp;
आवेदन
मोटर ड्राइव सिस्टम
ब्रशलेस डीसी (BLDC) मोटर ड्राइवर
स्थायी चुंबक सिंक्रोनस मोटर (पीएमएसएम) नियंत्रण
औद्योगिक सर्वो ड्राइव सिस्टम
बिजली परिवर्तक उपकरण
उच्च आवृत्ति स्विच-मोड बिजली आपूर्ति (SMPS)
डीसी-एसी इन्वर्टर (सौर/यूपी अनुप्रयोग)
रेज़ोनेंट पावर कन्वर्टर्स
औद्योगिक स्वचालन
औद्योगिक रोबोटिक आर्म ड्राइव
सीएनसी मशीन उपकरण के धुरी नियंत्रण
स्वचालित उत्पादन लाइन मोटर नियंत्रण
नई ऊर्जा वाहन
इलेक्ट्रिक वाहनों के मोटर नियंत्रक
ऑनबोर्ड चार्जर (ओबीसी)
विद्युत सहायक स्टीयरिंग प्रणाली
घरेलू उपकरण
इन्वर्टर एयर कंडीशनर कंप्रेसर ड्राइव
उच्च अंत वाशिंग मशीन मोटर नियंत्रण
स्मार्ट उपकरण पावर मॉड्यूल
औरnbsp;
सूचना
|
श्रेणी
|
औरnbsp;
|
|
|
निर्माता
|
इन्फिनियन टेक्नोलॉजीज
|
औरnbsp;
|
|
श्रृंखला
|
-
|
औरnbsp;
|
|
पैकेजिंग
|
टेप और रील (TR)
कट टेप (सीटी)
डिजी-रीलैंडरेग;
|
औरnbsp;
औरnbsp;
औरnbsp;
|
|
भाग की स्थिति
|
सक्रिय
|
औरnbsp;
|
|
DigiKey प्रोग्राम करने योग्य
|
सत्यापित नहीं
|
औरnbsp;
|
|
संचालित विन्यास
|
अर्ध-पुल
|
औरnbsp;
|
|
चैनल प्रकार
|
समकालिक
|
औरnbsp;
|
|
ड्राइवरों की संख्या
|
2
|
औरnbsp;
|
|
गेट प्रकार
|
आईजीबीटी, एमओएसएफईटी (एन-चैनल)
|
औरnbsp;
|
|
वोल्टेज - आपूर्ति
|
10V ~ 20V
|
औरnbsp;
|
|
तार्किक वोल्टेज - वीआईएल, एचआईवी
|
0.8V, 2.7V
|
औरnbsp;
|
|
वर्तमान - पीक आउटपुट (स्रोत, सिंक)
|
1.9A, 2.3A
|
औरnbsp;
|
|
इनपुट प्रकार
|
नॉन-इंवर्टिंग
|
औरnbsp;
|
|
उच्च साइड वोल्टेज - अधिकतम (बूटस्ट्रैप)
|
600 वी
|
औरnbsp;
|
|
उदय / पतन समय (प्रकार)
|
40 एन, 20 एन
|
औरnbsp;
|
|
परिचालन तापमान
|
-40°C ~ 150°C (TJ)
|
औरnbsp;
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
औरnbsp;
|
|
पैकेज / मामला
|
8-SOIC (0.154andquot;, 3.90mm चौड़ाई)
|
औरnbsp;
|
|
आपूर्तिकर्ता उपकरण पैकेज
|
8-एसओआईसी
|
औरnbsp;
|
|
मूल उत्पाद संख्या
|
औरnbsp;
चित्रण
