उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| कार्य: | स्टेप-अप, स्टेप-डाउन | आउटपुट कॉन्फ़िगरेशन: | सकारात्मक या नकारात्मक |
|---|---|---|---|
| टोपोलॉजी: | हिरन बढ़ावा | आउटपुट प्रकार: | एडजस्टेबल |
| आउटपुट की संख्या: | 1 | ||
| प्रमुखता देना: | IR2104STRPBF हाफ-ब्रिज ड्राइवर,UVLO सुरक्षा हाफ-ब्रिज ड्राइवर,SOIC-8 उच्च-वोल्टेज हाफ-ब्रिज ड्राइवर |
||

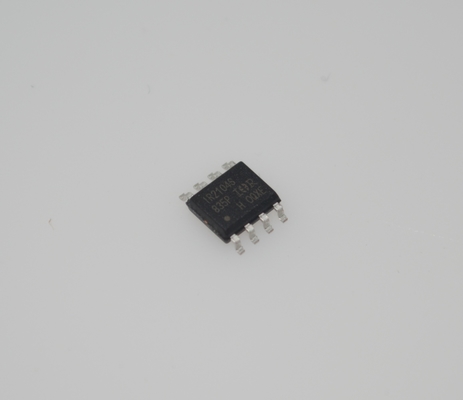

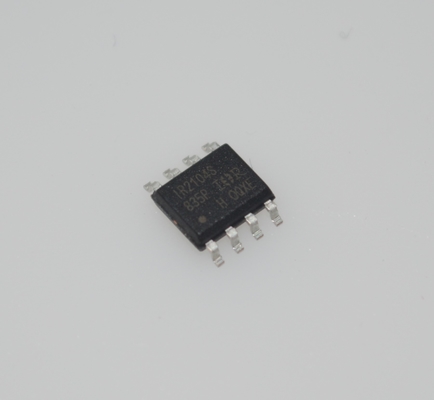

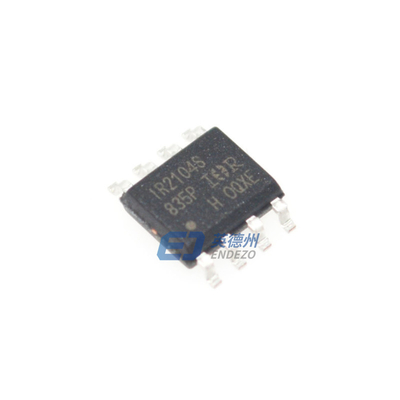

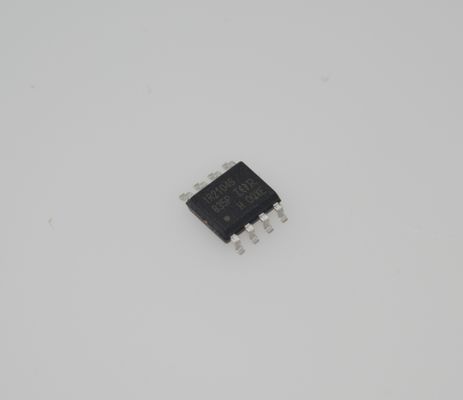

IR2104STRPBF 600V रेटिंग 200mA आउटपुट फास्ट स्विचिंग कम शांत करंट मजबूत SOIC-8 पैकेज और UVLO सुरक्षा
औरnbsp;
विशेषताएं
और बुल; बूटस्ट्रैप ऑपरेशन के लिए डिज़ाइन किया गया फ्लोटिंग चैनल
और और +600V तक पूरी तरह से कार्यरत
औरnbsp; औरnbsp;नकारात्मक क्षणिक वोल्टेज के लिए सहिष्णु
औरnbsp; औरnbsp;dV/dt प्रतिरक्षा
और बुल; गेट ड्राइव 10 से 20V तक की आपूर्ति रेंज
अंडरवोल्टेज लॉकआउट
andbull; 3.3V, 5V और 15V इनपुट लॉजिक संगत
और बुल; क्रॉस-कंडक्शन रोकथाम तर्क
और बुल; आंतरिक रूप से निर्धारित समय
और बुल; इनपुट के साथ चरण में उच्च साइड आउटपुट
और बुल; बंद इनपुट बंद दोनों चैनलों
और बुल; दोनों चैनलों के लिए मिलान प्रसार देरी
और बुल; भी उपलब्ध सीसा मुक्त
औरnbsp;
विवरण
IR2104(S) उच्च वोल्टेज, उच्च गति बिजली MOSFET और IGBT ड्राइवर हैं जो निर्भर उच्च और निम्न पक्ष संदर्भित आउटपुट चैनलों के साथ हैं।स्वामित्व वाली एचवीआईसी और लॉक प्रतिरोधी सीएमओएस प्रौद्योगिकियां कठोर मोनोलिथिक निर्माण की अनुमति देती हैं. लॉजिक इनपुट मानक सीएमओएस या एलएसटीटीएल आउटपुट के साथ संगत है, जो 3.3 वी लॉजिक तक है। आउटपुट ड्राइवरों में न्यूनतम ड्राइवर क्रॉस-कंडक्टिविटी के लिए डिज़ाइन किए गए उच्च पल्स करंट बफर चरण होते हैं।फ्लोटिंग चैनल का उपयोग उच्च साइड कॉन्फ़िगरेशन में एन-चैनल पावर एमओएसएफईटी या आईजीबीटी को चलाने के लिए किया जा सकता है जो
औरnbsp;
आवेदन
मोटर ड्राइव
ब्रशलेस डीसी (BLDC) मोटर ड्राइव
स्टेपर मोटर ड्राइव
सर्वो मोटर नियंत्रण
पावर और अम्पायर इन्वर्टर
डीसी-एसी इन्वर्टर (जैसे, सौर इन्वर्टर, यूपीएस)
स्विच-मोड पावर सप्लाई (SMPS)
उच्च आवृत्ति शक्ति रूपांतरण
औद्योगिक स्वचालन
औद्योगिक मोटर नियंत्रण
रोबोटिक ड्राइव सिस्टम
सोलेनोइड वाल्व ड्राइविंग
ऑटोमोबाइल इलेक्ट्रॉनिक्स
विद्युत वाहन (ईवी) के मोटर नियंत्रण
ऑनबोर्ड चार्जर (ओबीसी)
विद्युत सहायक स्टीयरिंग (ईपीएस)
उपभोक्ता इलेक्ट्रॉनिक्स और उपकरण
इन्वर्टर एयर कंडीशनर/रिफ्रिजरेटर कंप्रेसर ड्राइव
विद्युत औजार (जैसे, ड्रिल, कटर)
ड्रोन ईएससी (इलेक्ट्रॉनिक स्पीड कंट्रोलर)
औरnbsp;
सूचना
|
श्रेणी
|
औरnbsp;
|
|
|
निर्माता
|
इन्फिनियन टेक्नोलॉजीज
|
औरnbsp;
|
|
श्रृंखला
|
-
|
औरnbsp;
|
|
पैकेजिंग
|
टेप और रील (TR)
कट टेप (सीटी)
डिजी-रीलैंडरेग;
|
औरnbsp;
औरnbsp;
औरnbsp;
|
|
भाग की स्थिति
|
सक्रिय
|
औरnbsp;
|
|
DigiKey प्रोग्राम करने योग्य
|
सत्यापित नहीं
|
औरnbsp;
|
|
संचालित विन्यास
|
अर्ध-पुल
|
औरnbsp;
|
|
चैनल प्रकार
|
समकालिक
|
औरnbsp;
|
|
ड्राइवरों की संख्या
|
2
|
औरnbsp;
|
|
गेट प्रकार
|
आईजीबीटी, एमओएसएफईटी (एन-चैनल)
|
औरnbsp;
|
|
वोल्टेज - आपूर्ति
|
10V ~ 20V
|
औरnbsp;
|
|
तार्किक वोल्टेज - वीआईएल, एचआईवी
|
0.8V, 3V
|
औरnbsp;
|
|
वर्तमान - पीक आउटपुट (स्रोत, सिंक)
|
210mA, 360mA
|
औरnbsp;
|
|
इनपुट प्रकार
|
नॉन-इंवर्टिंग
|
औरnbsp;
|
|
उच्च साइड वोल्टेज - अधिकतम (बूटस्ट्रैप)
|
600 वी
|
औरnbsp;
|
|
उदय / पतन समय (प्रकार)
|
100 एन, 50 एन
|
औरnbsp;
|
|
परिचालन तापमान
|
-40°C ~ 150°C (TJ)
|
औरnbsp;
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
औरnbsp;
|
|
पैकेज / मामला
|
8-SOIC (0.154andquot;, 3.90mm चौड़ाई)
|
औरnbsp;
|
|
आपूर्तिकर्ता उपकरण पैकेज
|
8-एसओआईसी
|
औरnbsp;
|
|
मूल उत्पाद संख्या
|
औरnbsp;
चित्रण
