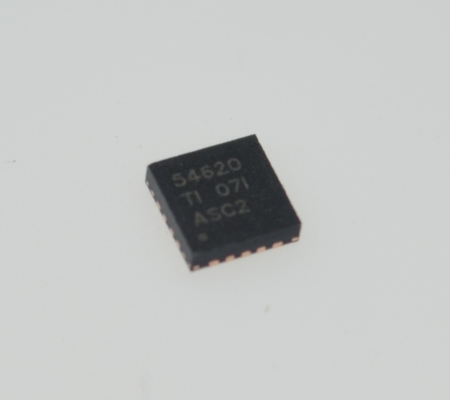

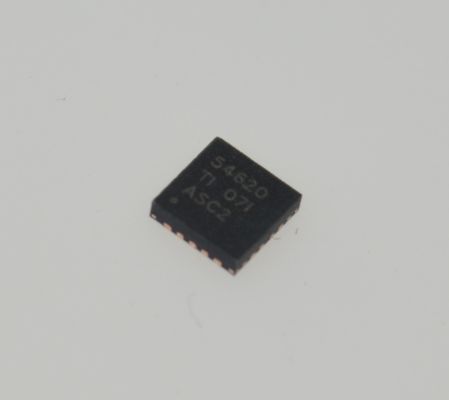

TPS54620RGYR 6A 4.5-17V इनपुट समायोज्य आउटपुट 1.5% सटीकता 1.2MHz स्विचिंग थर्मल सुरक्षा और पावर अच्छा संकेत

TPS54620RGYR 6A 4.5-17V इनपुट समायोज्य आउटपुट 1.5% सटीकता 1.2MHz स्विचिंग थर्मल सुरक्षा और पावर अच्छा संकेत

औरnbsp;

विशेषताएं

andbull; एकीकृत 26 mΩ और 19 mΩ MOSFETs

औरबुल; स्प्लिट पावर रेलः PVIN पर 1.6 V से 17 V

andbull; 200-kHz से 1.6-MHz स्विचिंग आवृत्ति

andbull; बाहरी घड़ी के साथ सिंक्रनाइज़ करता है

और बुल; 0.8 वांडप्लसmn;1%वोल्टेज संदर्भ अतितापमान

और बुल; लो2-और माइक्रो;ए बंद शांत करंट

और बुल; पूर्वनिर्धारित आउटपुट में मोनोटोनिक स्टार्ट-अप

और बुल; और धूल; 40 डिग्री सेल्सियस से 150 डिग्री सेल्सियस ऑपरेटिंग जंक्शन तापमान रेंज

andbull; समायोज्य धीमी शुरुआत और शक्ति अनुक्रम

औरबुल; कम वोल्टेज और ओवरवोल्टेज के लिए पावर गुड आउटपुट मॉनिटर

andbull; समायोज्य इनपुट अंडरवोल्टेज लॉकआउट

औरnbsp;

आवेदन

उच्च घनत्व वितरित बिजली प्रणाली

भार के उच्च प्रदर्शन बिंदु विनियमन

ब्रॉडबैंड, नेटवर्किंग और ऑप्टिकल कम्युनिकेशन इन्फ्रास्ट्रक्चर

औरnbsp;

विवरण

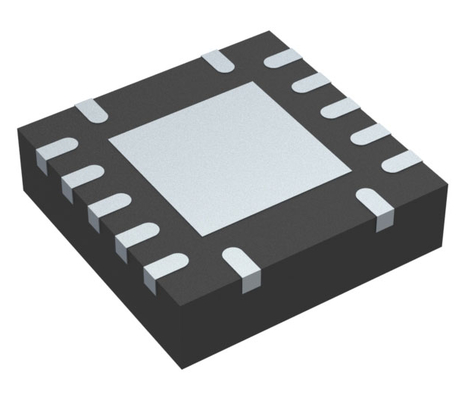

TPS54620 थर्मली बढ़ाया 3.50 मिमी andtimes में; 3.50 मिमी QFN पैकेज एक पूर्ण सुविधा 17-वोल्ट, 6-ए, सिंक्रोनस,स्टेप-डाउन कन्वर्टर जो उच्च दक्षता और उच्च पक्ष और निम्न पक्ष MOSFETs के एकीकरण के माध्यम से छोटे डिजाइनों के लिए अनुकूलित हैवर्तमान मोड नियंत्रण के माध्यम से और अधिक स्थान की बचत की जाती है, जो घटकों की संख्या को कम करता है, और एक उच्च स्विचिंग आवृत्ति का चयन करके, प्रेरक के पदचिह्न को कम करता है।

आउटपुट वोल्टेज स्टार्ट-अप रैंप को SS/TR पिन द्वारा नियंत्रित किया जाता है जो कि एक स्टैंडअलोन पावर सप्लाई के रूप में या ट्रैकिंग स्थितियों में काम करने की अनुमति देता है।पावर अनुक्रम भी सक्षम और खुले नाली बिजली अच्छा पिन सही ढंग से विन्यस्त करके संभव है.

उच्च पक्ष FET पर चक्र-दर-चक्र धारा सीमित करने से अधिभार स्थितियों में उपकरण की सुरक्षा होती है और निम्न पक्ष स्रोत धारा सीमा द्वारा बढ़ाई जाती है जो वर्तमान भागने से रोकती है।वहाँ भी एक कम पक्ष डूब वर्तमान सीमा है कि अत्यधिक रिवर्स वर्तमान को रोकने के लिए कम पक्ष MOSFET बंद कर देता हैथर्मल बंद करने से भाग निष्क्रिय हो जाता है जब मर तापमान थर्मल बंद करने के तापमान से अधिक हो जाता है।

औरnbsp;

सूचना

औरnbsp;

चित्रण

हमारे लाभः

• उच्च गुणवत्ता वाले उत्पाद --- हमारे प्रस्ताव 100% नए और मूल, ROHS हैं
• प्रतिस्पर्धी मूल्य --- अच्छा खरीद चैनल अच्छी कीमत के साथ।
• व्यावसायिक सेवा --- शिपमेंट से पहले सख्त गुणवत्ता परीक्षण, और खरीद के बाद सही बिक्री के बाद सेवा।
• पर्याप्त इन्वेंट्री --- हमारी मजबूत खरीद टीम के समर्थन से,
• तेजी से वितरण --- भुगतान की पुष्टि के बाद हम माल को 1-3 कार्य दिवसों के भीतर भेज देंगे।

औरnbsp;

सभी प्रकार के अवयवों के लिए अपनी आवश्यकताओं को पूरा करना सुनिश्चित करें।^_^


उत्पाद सूची
इलेक्ट्रॉनिक घटकों, अर्धचालकों, सक्रिय और निष्क्रिय घटकों की एक पूरी श्रृंखला की आपूर्ति करें। हम पीसीबी के लिए सब कुछ प्राप्त करने में आपकी मदद कर सकते हैं, एक शब्द में, आप यहां एक स्टॉप समाधान प्राप्त कर सकते हैं,


प्रस्तावों में निम्नलिखित शामिल हैंः
एकीकृत सर्किट, मेमोरी आईसी, डायोड, ट्रांजिस्टर, कैपेसिटर, रेसिस्टर, वैरिस्टोर, फ्यूज, ट्रिमर और एम्पलीफायर; पोटेंशियोमीटर, ट्रांसफार्मर, बैटरी, केबल, रिले, स्विच, कनेक्टर, टर्मिनल ब्लॉक,क्रिस्टल और एम्पऑसिलेटर, इंडक्टर, सेंसर, ट्रांसफार्मर, आईजीबीटी ड्राइवर, एलईडी, एलसीडी, कन्वर्टर, पीसीबी (प्रिंट सर्किट बोर्ड), पीसीबीए (पीसीबी असेंबली)

ब्रांड में मजबूतः
माइक्रोचिप, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK आदि
