उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Function: | Step-Up, Step-Down | Output Configuration: | Positive or Negative |
|---|---|---|---|
| Topology: | Buck, Boost | Output Type: | Adjustable |
| Number of Outputs: | 1 |

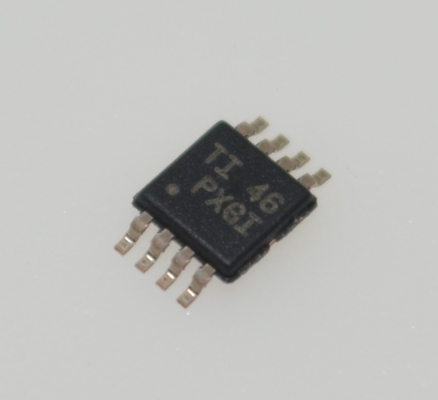

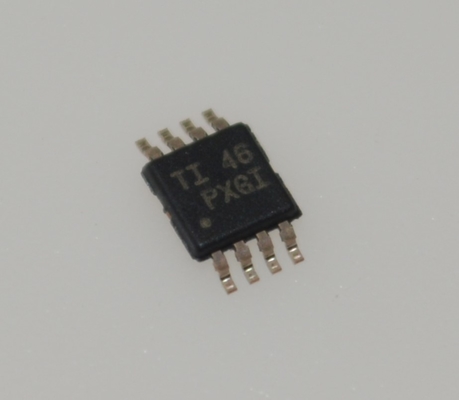

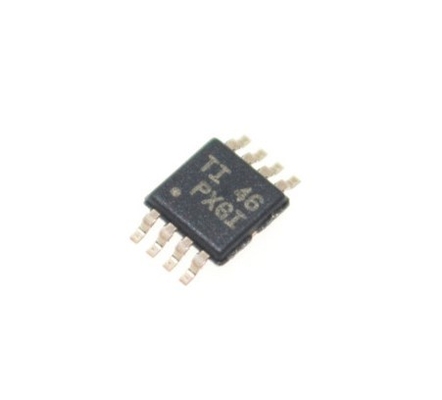

TPS2001CDGKR 1.5A वर्तमान-सीमित पावर स्विच 2.7-5.5V इनपुट 80mΩ RON VSSOP-8 -40°C से +85°C
विशेषताएं
• एकल पावर स्विच परिवार
• मौजूदा टीआई स्विच पोर्टफोलियो के साथ पिन-फॉर-पिन
• 0.5 ए, 1 ए, 1.5 ए, 2 ए के नामित धाराएं
• ±20%सटीक, स्थिर, निरंतर धारा सीमा
• तेजी से ओवरकंट्रेंट प्रतिक्रियाः 2 μs
• दोषों की रिपोर्ट करना
• (TPS20xxC) और (TPS20xxC-2) आउटपुट डिस्चार्ज के बिना चयनित भाग
• रिवर्स करंट ब्लॉक
• सॉफ्ट स्टार्ट
• परिवेश तापमान सीमाः ¥40°C से 85°C
• ULListed और CB-File No E169910
आवेदन
• यूएसबी पोर्ट और हब, लैपटॉप और डेस्कटॉप
• उच्च परिभाषा वाले डिजिटल टीवी
• सेट-टॉप बॉक्स
• शॉर्ट सर्किट सुरक्षा
विवरण
TPS20xxC और TPS20xxC-2 पावर-डिस्ट्रीब्यूशन स्विच परिवार ऐसे अनुप्रयोगों के लिए है, जैसे कि USB, जहां भारी क्षमता भार और शॉर्ट सर्किट का सामना करने की संभावना है।यह परिवार 0 से अनुप्रयोगों के लिए निश्चित धारा-सीमा सीमा के साथ कई उपकरणों की पेशकश करता है.5 ए से 2 ए.
TPS20xxC और TPS20xxC-2 परिवार निरंतर धारा मोड में काम करके आउटपुट करंट को सुरक्षित स्तर तक सीमित करते हैं जब आउटपुट लोड वर्तमान सीमा सीमा से अधिक हो जाता है।यह सभी परिस्थितियों में एक अनुमानित गलती वर्तमान प्रदान करता हैतेजी से अधिभार प्रतिक्रिया समय आउटपुट शॉर्टकट होने पर विनियमित शक्ति प्रदान करने के लिए मुख्य 5-वोल्ट आपूर्ति पर बोझ को कम करता है।शक्ति स्विच वृद्धि और गिरावट समय टर्न और बंद के दौरान वर्तमान वृद्धि को कम करने के लिए नियंत्रित कर रहे हैं.
सूचना
|
श्रेणी
|
|
|
|
एमएफआर
|
|
|
|
श्रृंखला
|
-
|
|
|
पैकेजिंग
|
टेप और रील (TR)
कट टेप (सीटी)
Digi-Reel®
|
|
|
भाग की स्थिति
|
सक्रिय
|
|
|
स्विच प्रकार
|
|
|
|
आउटपुट की संख्या
|
1
|
|
|
अनुपात - इनपुटःआउटपुट
|
1:1
|
|
|
आउटपुट कॉन्फ़िगरेशन
|
उच्च पक्ष
|
|
|
आउटपुट प्रकार
|
एन-चैनल
|
|
|
इंटरफेस
|
चालू/बंद
|
|
|
वोल्टेज - भार
|
4.5V ~ 5.5V
|
|
|
वोल्टेज - आपूर्ति (Vcc/Vdd)
|
आवश्यक नहीं
|
|
|
वर्तमान - आउटपुट (अधिकतम)
|
2ए
|
|
|
आरडीएस ऑन (टाइप)
|
72mOhm
|
|
|
इनपुट प्रकार
|
नॉन-इंवर्टिंग
|
|
|
विशेषताएं
|
आउटपुट डिस्चार्ज
|
|
|
दोष संरक्षण
|
वर्तमान सीमा (फिक्स्ड), अधिक तापमान, रिवर्स करंट, यूवीएलओ
|
|
|
परिचालन तापमान
|
-40°C ~ 85°C (TA)
|
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
|
|
आपूर्तिकर्ता उपकरण पैकेज
|
8-VSSOP
|
|
|
पैकेज / मामला
|
|
|
|
मूल उत्पाद संख्या
|
