उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| कार्य: | स्टेप-अप, स्टेप-डाउन | आउटपुट कॉन्फ़िगरेशन: | सकारात्मक या नकारात्मक |
|---|---|---|---|
| टोपोलॉजी: | हिरन बढ़ावा | आउटपुट प्रकार: | एडजस्टेबल |
| आउटपुट की संख्या: | 1 | ||
| प्रमुखता देना: | 1.65-5.5V आपूर्ति SN74LVC1G08DBVR,10ns प्रसार विलंब SN74LVC1G08DBVR,SOT-23-5 SN74LVC1G08DBVR |
||

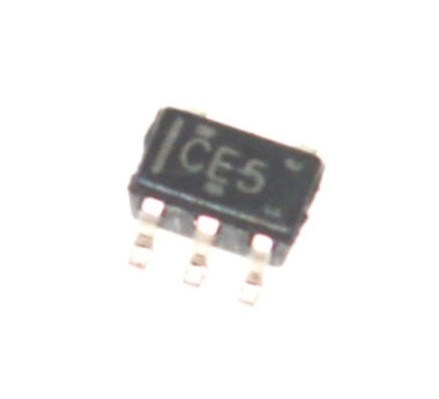

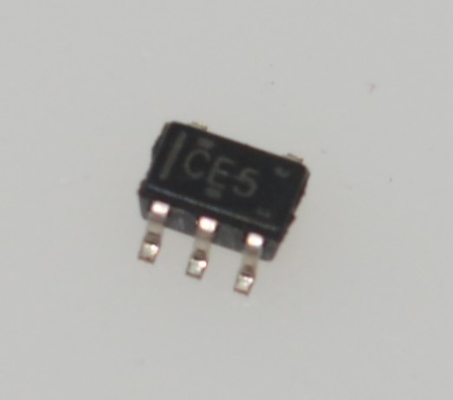

SN74LVC1G08DBVR एकल 2-इनपुट और गेट 1.65-5.5V आपूर्ति 10ns प्रसार देरी SOT-23-5 -40°C से +125°C
विशेषताएं
• 0.5 मिमी पिच के साथ अल्ट्रा स्मॉल 0.64-मिमी2 पैकेज (DPW) में उपलब्ध है
• 5-वोल्ट वीसीसी ऑपरेशन का समर्थन करता है
• इनपुट 5.5 वी तक वोल्टेज स्वीकार करते हैं
• VCC में डाउन अनुवाद प्रदान करता है
• 3.3 वी पर 3.6 एनएस का अधिकतम पीडी
• कम बिजली की खपत, 10-μA अधिकतम आईसीसी
• ±24-एमए आउटपुट ड्राइव 3.3 वी पर
• Ioff लाइव इंसेक्शन, आंशिक पावर-डाउन मोड और बैक ड्राइव सुरक्षा का समर्थन करता है
• लच-अप प्रदर्शन 100 एमए प्रति जेईएसडी 78, कक्षा II से अधिक है
• ईएसडीपीरक्षा जेईएसडी 22 से अधिक है
मानव-शरीर मॉडल (A114-A)
200-वोल्ट मशीन मॉडल (A115-A)
1000-वोल्ट चार्ज किए गए उपकरण का मॉडल (C101)
आवेदन
• एटीसीएएसॉल्यूशंस
• सक्रिय शोर रद्द (एएनसी)
• बारकोड स्कैनर
• ब्लड प्रेशर मॉनिटर
• सीपीएपी मशीन
• केबल समाधान
• डीएलपी3मशीन विजन, हाइपरस्पेक्ट्रल इमेजिंग, ऑप्टिकल नेटवर्किंग और स्पेक्ट्रोस्कोपी
• ई-पुस्तक
• एम्बेडेड पीसी
• फील्ड ट्रांसमीटरः तापमान या दबाव सेंसर
• फिंगरप्रिंट बायोमेट्रिक्स
• एचवीएसीः हीटिंग, वेंटिलेशन और एयर कंडीशनिंग
• नेटवर्क से जुड़ा भंडारण (एनएएस)
• सर्वर मदरबोर्ड और पीएसयू
• सॉफ्टवेयर परिभाषित रेडियो (एसडीआर)
• टीवीः हाई डेफिनिशन (एचडीटीवी), एलसीडी और डिजिटल
• वीडियो संचार प्रणाली
• वायरलेस डेटा एक्सेस कार्ड, हेडसेट, कीबोर्ड, माउस और लैन कार्ड
• एक्स-रेः सामान स्कैनर, मेडिकल और डेंटल
विवरण
यह एकल 2-इनपुट पॉजिटिव-एंड गेट 1.65-वोल्ट से 5.5-वोल्ट वीसीसी ऑपरेशन के लिए डिज़ाइन किया गया है।
SN74LVC1G08 डिवाइस बुलियन फ़ंक्शन या inpositivelogic करता है।
सीएमओएस डिवाइस में उच्च आउटपुट ड्राइव है जबकि व्यापक वीसीसी ऑपरेटिंग रेंज पर कम स्थिर शक्ति अपव्यय बनाए रखा जाता है।
SN74LVC1G08 विभिन्न पैकेज में उपलब्ध है, जिसमें 0.8 मिमी × 0.8 मिमी के शरीर के आकार के साथ अल्ट्रा-छोटे डीपीडब्ल्यू पैकेज शामिल हैं।
सूचना
|
श्रेणी
|
|
|
|
एमएफआर
|
|
|
|
श्रृंखला
|
|
|
|
पैकेजिंग
|
टेप और रील (TR)
कट टेप (सीटी)
Digi-Reel®
|
|
|
भाग की स्थिति
|
सक्रिय
|
|
|
तार्किक प्रकार
|
|
|
|
सर्किटों की संख्या
|
1
|
|
|
इनपुट की संख्या
|
2
|
|
|
विशेषताएं
|
-
|
|
|
वोल्टेज - आपूर्ति
|
1.65V ~ 5.5V
|
|
|
वर्तमान - शांत (अधिकतम)
|
10 μA
|
|
|
वर्तमान - आउटपुट उच्च, निम्न
|
32mA, 32mA
|
|
|
इनपुट लॉजिक स्तर - कम
|
-
|
|
|
इनपुट लॉजिक स्तर - उच्च
|
-
|
|
|
अधिकतम प्रसार विलंब @ V, अधिकतम CL
|
4ns @ 5V, 50pF
|
|
|
परिचालन तापमान
|
-40°C ~ 125°C (TA)
|
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
|
|
आपूर्तिकर्ता उपकरण पैकेज
|
SOT-23-5
|
|
|
पैकेज / मामला
|
SC-74A, SOT-753
|
|
|
मूल उत्पाद संख्या
|

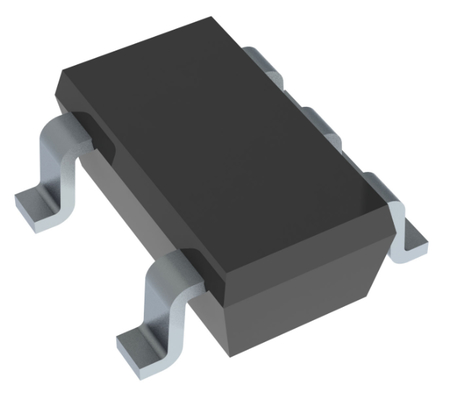

चित्रण
