S25FL128SAGMFIR01 128Mb SPI NOR फ्लैश 104MHz क्लॉक 100K मिटाने चक्र 20 वर्ष डेटा भंडारण 2.7-3.6V SOIC-16 -40°C से +85°C

S25FL128SAGMFIR01 128Mb SPI NOR फ़्लैश 104MHz क्लॉक 100K इरेज़ साइकल 20-वर्ष डेटा रिटेंशन 2.7-3.6V SOIC-16 -40anddeg;C से +85anddeg;C

andnbsp;

विशेषताएँ

andbull; बहुमुखी I/O के साथ CMOS 3.0V कोर

andbull; मल्टी-I/O के साथ सीरियल पेरिफेरल इंटरफ़ेस (SPI)

- SPI क्लॉक ध्रुवता और चरण मोड 0 और 3

- DDR विकल्प

- विस्तारित एड्रेसिंग: 24- या 32-बिट एड्रेस विकल्प

- S25FL-A, S25FL-K, और S25FL-P SPI परिवारों के साथ संगत सीरियल कमांड सेट और फ़ुटप्रिंट

- S25FL-P SPI परिवार के साथ संगत मल्टी I/O कमांड सेट और फ़ुटप्रिंट

andbull;पढ़ें कमांड

- सामान्य, तेज़, डुअल, क्वाड, फ़ास्ट DDR, डुअल DDR, क्वाड DDR

- AutoBoot औरndash; पावर अप करें या रीसेट करें और पहले से चुने गए पते पर स्वचालित रूप से एक सामान्य या क्वाड रीड कमांड निष्पादित करें

- कॉन्फ़िगरेशन जानकारी के लिए कॉमन फ़्लैश इंटरफ़ेस (CFI) डेटा

andbull; प्रोग्रामिंग (1.5 MBps)

- 256- या 512-बाइट पेज प्रोग्रामिंग बफ़र विकल्प

- धीमी घड़ी प्रणालियों के लिए क्वाड-इनपुट पेज प्रोग्रामिंग (QPP)

- सिंगल-बिट त्रुटि सुधार के साथ स्वचालित ECC-आंतरिक हार्डवेयर त्रुटि सुधार कोड पीढ़ी

andbull; इरेज़ (0.5 से 0.65 MBps)

- हाइब्रिड सेक्टर आकार विकल्प औरndash; पते की जगह के शीर्ष या नीचे पर बत्तीस 4-KB सेक्टरों का भौतिक सेट जिसमें 64 KB के सभी शेष सेक्टर हैं, जो पिछली पीढ़ी के S25FL उपकरणों के साथ संगतता के लिए हैं

- समान सेक्टर विकल्प औरndash; उच्च घनत्व और भविष्य के उपकरणों के साथ सॉफ़्टवेयर संगतता के लिए हमेशा 256-KB ब्लॉक मिटाएँ

andbull; साइकिलिंग सहनशक्ति

- 100,000 प्रोग्राम-इरेज़ चक्र, न्यूनतम

andbull; डेटा रिटेंशन

- 20 वर्ष डेटा रिटेंशन, न्यूनतम

andbull; सुरक्षा सुविधाएँ

- 1024 बाइट्स का वन-टाइम प्रोग्रामेबल (OTP) एरे

-ब्लॉक सुरक्षा

andbull; सेक्टरों की एक सतत श्रेणी के प्रोग्राम या इरेज़ के खिलाफ सुरक्षा को नियंत्रित करने के लिए स्थिति रजिस्टर बिट्स

andbull; हार्डवेयर और सॉफ़्टवेयर नियंत्रण विकल्प

- उन्नत सेक्टर सुरक्षा (ASP)

andbull; बूट कोड या पासवर्ड द्वारा नियंत्रित व्यक्तिगत सेक्टर सुरक्षा

andbull; Eclipse आर्किटेक्चर के साथ 65-nm MIRRORBITandtrade; तकनीक

andbull; कोर आपूर्ति वोल्टेज: 2.7 V से 3.6 V

andbull; I/O आपूर्ति वोल्टेज: 1.65 V से 3.6 V

- SO16 और FBGA पैकेज

andbull; तापमान रेंज/ग्रेड:

- औद्योगिक (-40anddeg;C से +85anddeg;C)

- औद्योगिक प्लस (-40anddeg;C से +105anddeg;C)

- ऑटोमोटिव AEC-Q100 ग्रेड 3 (-40anddeg;C से +85anddeg;C)

- ऑटोमोटिव AEC-Q100 ग्रेड 2 (-40anddeg;C से +105anddeg;C)

- ऑटोमोटिव AEC-Q100 ग्रेड 1 (-40anddeg;C से +125anddeg;C)

andbull; पैकेज (सभी Pb-मुक्त)

- 16-लीड SOIC (10.30 औरtimes; 7.50 औरtimes; 2.65 मिमी) (300 मिल)

- 8-लीड DFN (6.0 औरtimes; 8.0 औरtimes; 0.8 मिमी) (WSON)

- 24-बॉल FBGA (8.0 औरtimes; 6.0 औरtimes; 1.2 मिमी)

andbull; 5 औरtimes; 5 बॉल (FAB024) और 4 औरtimes; 6 बॉल (FAC024) फ़ुटप्रिंट विकल्प

andbull; ज्ञात अच्छे डाई (KGD) और ज्ञात परीक्षण डाई

andnbsp;

सामान्य विवरण

Infineon S25FL128S और S25FL256S डिवाइस निम्नलिखित का उपयोग करने वाले फ़्लैश गैर-वाष्पशील मेमोरी उत्पाद हैं:

andbull; MIRRORBITandtrade; तकनीक औरndash; जो प्रत्येक मेमोरी एरे ट्रांजिस्टर में दो डेटा बिट्स संग्रहीत करता है

andbull; Eclipse आर्किटेक्चर औरndash; जो प्रोग्राम और इरेज़ प्रदर्शन में नाटकीय रूप से सुधार करता है

andbull; 65-nm प्रक्रिया लिथोग्राफी

यह उपकरणों का परिवार एक SPI के माध्यम से एक होस्ट सिस्टम से जुड़ता है। पारंपरिक SPI सिंगल बिट सीरियल इनपुट और आउटपुट (सिंगल I/O या SIO) समर्थित है साथ ही वैकल्पिक दो बिट (डुअल I/O या DIO) और चार बिट (क्वाड I/O या QIO) सीरियल कमांड भी समर्थित हैं। इस मल्टीपल चौड़ाई इंटरफ़ेस को SPI मल्टी-I/O या MIO कहा जाता है। इसके अतिरिक्त, FL-S परिवार SIO, DIO, और QIO के लिए DDR रीड कमांड के लिए समर्थन जोड़ता है जो घड़ी के दोनों किनारों पर पता और डेटा पढ़ता है।

Eclipse आर्किटेक्चर में एक पेज प्रोग्रामिंग बफ़र है जो एक ऑपरेशन में 128 शब्दों (256 बाइट्स) या 256 शब्दों (512 बाइट्स) तक प्रोग्राम करने की अनुमति देता है, जिसके परिणामस्वरूप पिछली पीढ़ी के SPI प्रोग्राम या इरेज़ एल्गोरिदम की तुलना में तेज़ प्रभावी प्रोग्रामिंग और इरेज़ होता है।

फ़्लैश मेमोरी से सीधे कोड निष्पादित करना अक्सर eXecute-in-Place या XIP कहलाता है। उच्च घड़ी दरों पर FL-S उपकरणों का उपयोग करके, QIO या DDR-QIO कमांड के साथ, निर्देश रीड ट्रांसफर दर पारंपरिक समानांतर इंटरफ़ेस, एसिंक्रोनस, NOR फ़्लैश मेमोरी से मेल खा सकती है या उससे अधिक हो सकती है, जबकि सिग्नल काउंट को नाटकीय रूप से कम किया जा सकता है।

S25FL128S और S25FL256S उत्पाद विभिन्न एम्बेडेड अनुप्रयोगों द्वारा आवश्यक लचीलेपन और तेज़ प्रदर्शन के साथ उच्च घनत्व प्रदान करते हैं। वे कोड शैडोइंग, XIP, और डेटा स्टोरेज के लिए आदर्श हैं।

andnbsp;

जानकारी

andnbsp;

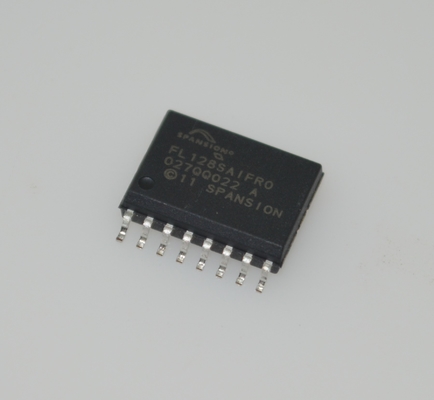

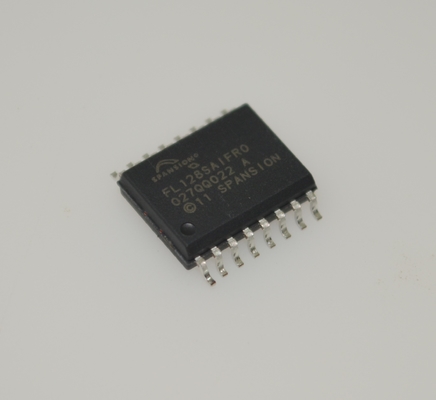

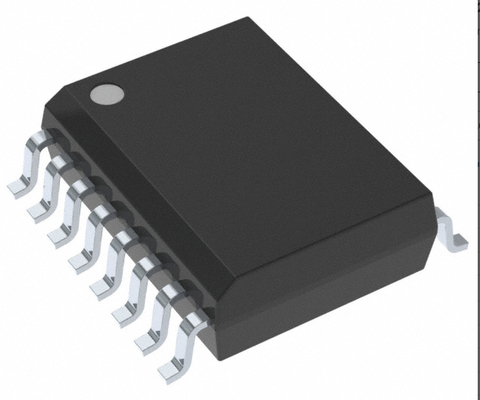

चित्रण
