उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| कार्य: | स्टेप-अप, स्टेप-डाउन | आउटपुट कॉन्फ़िगरेशन: | सकारात्मक या नकारात्मक |
|---|---|---|---|
| टोपोलॉजी: | हिरन बढ़ावा | आउटपुट प्रकार: | एडजस्टेबल |
| आउटपुट की संख्या: | 1 | ||
| प्रमुखता देना: | PGA205BU प्रोग्रामेबल गेन एम्पलीफायर,±18V प्रोग्रामेबल गेन एम्पलीफायर,1MHz बैंडविड्थ प्रोग्रामेबल गेन एम्पलीफायर |
||

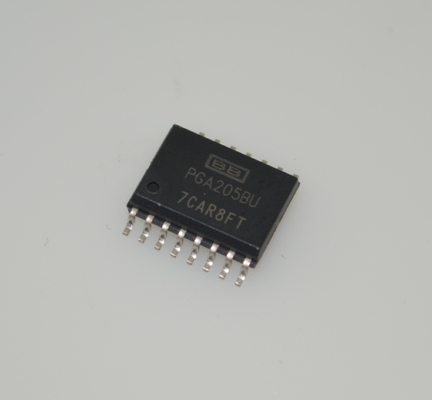

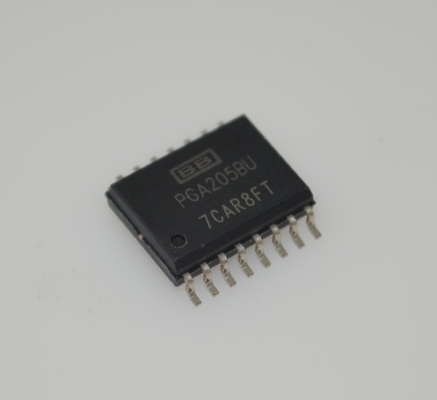

PGA205BU प्रोग्रामेबल गेन एम्पलीफायर 1-1000x गेन रेंज 1MHz बैंडविड्थ औरप्लसmn;18V सप्लाई 0.01% गेन एरर DIP-16 -40anddeg;C से +85anddeg;C
औरnbsp;
विशेषताएँ
डिजिटली प्रोग्रामेबल गेन:
औरnbsp; PGA204: G=1, 10, 100, 1000V/V
औरnbsp; PGA205: G=1, 2, 4, 8V/V
कम ऑफसेट वोल्टेज: 50andmicro;V अधिकतम
कम ऑफसेट वोल्टेज बहाव: 0.25andmicro;V/anddeg;C
कम इनपुट बायस करंट: 2nA अधिकतम
कम शांत करंट: 5.2mA typ
कोई लॉजिक सप्लाई आवश्यक नहीं
16-पिन प्लास्टिक DIP, SOL-16 पैकेज
औरnbsp;
अनुप्रयोग
डेटा अधिग्रहण प्रणाली
सामान्य प्रयोजन एनालॉग बोर्ड
चिकित्सा उपकरण
औरnbsp;
विवरण
PGA204 और PGA205 कम लागत वाले, सामान्य प्रयोजन प्रोग्रामेबल-गेन इंस्ट्रूमेंटेशन एम्पलीफायर हैं जो उत्कृष्ट सटीकता प्रदान करते हैं। गेन डिजिटल रूप से चुने जाते हैं: PGA204andmdash;1, 10, 100, 1000, और PGA205andmdash;1, 2, 4, 8V/V। PGA204 और PGA205 की सटीकता और बहुमुखी प्रतिभा, और कम लागत उन्हें अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए आदर्श बनाती है।
गेन को दो TTL या CMOS-संगत एड्रेस लाइनों, A0 और A1 द्वारा चुना जाता है। आंतरिक इनपुट सुरक्षा एनालॉग इनपुट पर बिना किसी नुकसान के औरप्लसmn;40V तक का सामना कर सकती है।
PGA204 और PGA205 को बहुत कम ऑफसेट वोल्टेज (50andmicro;V), बहाव (0.25andmicro;V/anddeg;C) और उच्च कॉमन-मोड रिजेक्शन (G=1000 पर 115dB) के लिए लेजर ट्रिम किया जाता है। वे औरप्लसmn;4.5V जितना कम बिजली आपूर्ति के साथ काम करते हैं, जिससे बैटरी से संचालित सिस्टम में उपयोग की अनुमति मिलती है। शांत करंट 5mA है। PGA204 और PGA205 16-पिन प्लास्टिक DIP, और SOL-16 सरफेस-माउंट पैकेज में उपलब्ध हैं, जो औरndash;40anddeg;C से +85anddeg;C तापमान रेंज के लिए निर्दिष्ट हैं।
औरnbsp;
जानकारी
|
श्रेणी
|
औरnbsp;
|
|
|
एमएफआर
|
औरnbsp;
|
|
|
श्रृंखला
|
-
|
औरnbsp;
|
|
पैकेजिंग
|
ट्यूब
|
औरnbsp;
|
|
भाग की स्थिति
|
सक्रिय
|
औरnbsp;
|
|
एम्पलीफायर प्रकार
|
औरnbsp;
|
|
|
सर्किट की संख्या
|
1
|
औरnbsp;
|
|
आउटपुट प्रकार
|
-
|
औरnbsp;
|
|
स्लीव दर
|
0.7V/andmicro;s
|
औरnbsp;
|
|
-3db बैंडविड्थ
|
1 मेगाहर्ट्ज
|
औरnbsp;
|
|
करंट - इनपुट बायस
|
500 pA
|
औरnbsp;
|
|
वोल्टेज - इनपुट ऑफसेट
|
10 andmicro;V
|
औरnbsp;
|
|
करंट - सप्लाई
|
5.2mA
|
औरnbsp;
|
|
करंट - आउटपुट / चैनल
|
23 mA
|
औरnbsp;
|
|
वोल्टेज - सप्लाई स्पैन (न्यूनतम)
|
9 V
|
औरnbsp;
|
|
वोल्टेज - सप्लाई स्पैन (अधिकतम)
|
36 V
|
औरnbsp;
|
|
ऑपरेटिंग तापमान
|
-40anddeg;C ~ 85anddeg;C
|
औरnbsp;
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
औरnbsp;
|
|

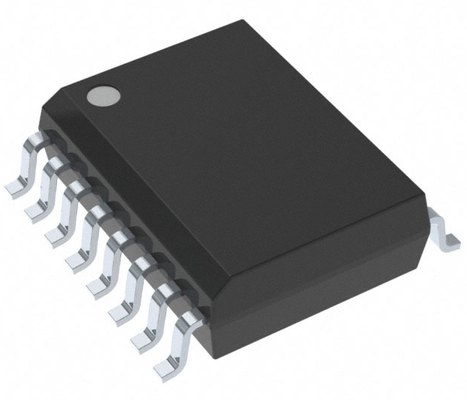

पैकेज / केस
|
16-SOIC (0.295andquot;, 7.50mm चौड़ाई)
|
औरnbsp;
|
|
आपूर्तिकर्ता डिवाइस पैकेज
|
16-SOIC
|
औरnbsp;
|
|
आधार उत्पाद संख्या
|
औरnbsp;
चित्रण
